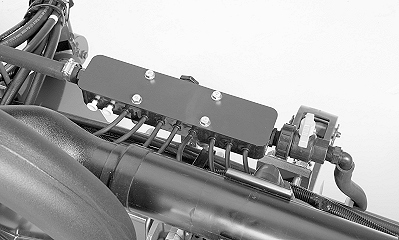

Распределительный

A72071
A72071-UN-18JUL11

В системе для внесения жидких удобрений компании John Deere™ используются коллекторы и дроссели различных размеров, расположенные в ряд, для равномерного распределения продукта с разными нормами внесения. Коллекторы орудий монтируются на раме. Система используется со всеми сошниками для внесения удобрений, изготовленными компанией John Deere™.

В системе внесения удобрений используются линейные расходомерные дроссели для поддержания напора в системе. Нижнее значение диапазона давления, 103 кПа (1,0 бар) (15 фунтов на кв. дюйм.), необходимо поддерживать для обеспечения равномерного распределения удобрений. Не превышайте верхнее значение диапазона давления 689 кПа (6,9 бар) (100 фунтов на кв.дюйм.). Настройка насоса и дроссели подлежат регулировке в случае изменения норм внесения. Чтобы установить норму внесения, обратитесь к таблице норм, затем отрегулируйте насос в соответствии с требуемой настройкой и установите рекомендуемые дроссели. Далее убедитесь, что при движении с необходимой для посева скоростью давление в системе находится в диапазоне 103–621 кПа (1,0–6,2 бар) (15–90 фунтов на кв.дюйм).

ПРИМЕЧАНИЕ: По мере увеличения скорости движения сеялки, давление в системе внесения удобрений также будет повышаться.

Питающий шланг оснащен обратным клапаном рядом с каждым сошником. Прежде чем удобрения будут подаваться в сошник, должно быть создано давление не менее 14 кПа (0,1 бар) (2 фунтов на кв.дюйм.).

Предварительное заполнение системы внесения удобрений играет очень важную роль для получения наилучших рабочих характеристик, особенно при низких нормах внесения. (См. в данном разделе заголовок “ЗАЛИВКА И ПЕРВОНАЧАЛЬНЫЙ ПУСК НАСОСА”) Устраните перегибы, пережатия или резкие изгибы шлангов подачи удобрений. Любая закупорка уменьшает подачу удобрения в сошник.

ВАЖНО: Все системы внесения жидких удобрений должны быть оснащены манометрами или датчиками для контроля давления в системе. Сеялки, оборудованные монитором SeedStar™, показывают информацию о давлении удобрений на мониторе.

A49307
A49307-UN-22MAY02

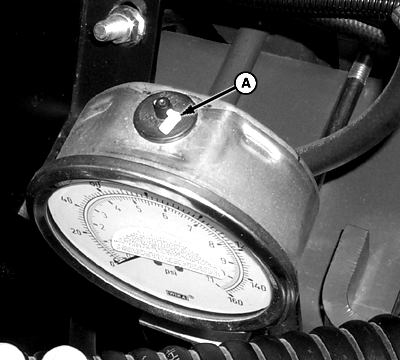

Манометр давления жидких удобрений

A - Ниппель

Манометр давления жидких удобрений имеет небольшой клапан (A), расположенный сверху, который используется как вентиляционный канал. Переведите клапан в открытое положение, если манометр установлен вертикально. Переведите клапан в закрытое положение, если манометр установлен горизонтально. Это предотвратит вытекание глицерина из манометра, если он установлен горизонтально.

Для систем внесения удобрений с поршневым насосом предлагается манометрический комплект. (За дополнительной информацией обратитесь к местному дилеру компании John Deere™.)

ВАЖНО: Не допускать повреждений насоса. Когда система внесения удобрений не используется, следует снять приводную цепь с поршневого насоса.

OUO6064,0000563-59-20120313
