Заполнение и первоначальный пуск насоса

ВАЖНО: Не допускать повреждений насоса. Установите вентиляционную пробку (A) в картера насоса. Если насос был снят с машины, извлеките из картера насоса сплошную пробку и во избежание повреждения насоса замените ее вентиляционной пробкой.

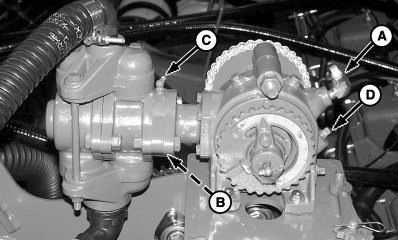

A60524
A60524-UN-27JUL07

A - Вентиляционная заглушка

B - Дренажное отверстие

C - Масленка

D - Маслозаливная и контрольная пробка

Протечка НЕБОЛЬШОГО количества масла из фильтрационного отверстия (B) является нормой. Фильтрационное отверстие должно оставаться открытым. Проверять в начале каждого сезона. Слишком большое количество консистентной смазки в масленке (C) увеличивает вероятность забивки фильтрационного отверстия или утечки смазки.

Перед заполнением осмотрите систему распределения удобрений. Убедиться, что сетчатый фильтр чистый, и отсутствуют утечки во всасывающей линии насоса. Убедитесь, что нет пережатых, перегнутых или другим образом защемленных шлангов. Убедитесь в отсутствии слишком больших или малых изменений прокладки шланга. Проверьте все жиклеры на наличие мусора или засоров. Убедитесь, что все обратные клапаны 14 кПа (0,1 бар) (2 фунт на кв. дюйм) не засорены и не заблокированы.

  1. Откройте отсечной клапан на баке и фильтр.

  2. Залейте в бак минимум 75 л (20 галлонов) жидкости и проверьте систему на наличие протечек.

  3. См. таблицу норм внесения и установите для насоса максимальную норму для установленного проходного жиклера.

  4. Опустите машину в положение посева и проведите ее 90 метров (100 ярдов) на рабочей скорости 9,7 км/ч (6 миль/ч).

  5. Поднимите машину и поверните рукой колесо привода насоса системы внесения удобрений.

  6. Проверьте все ряды и убедитесь, что жидкость выходит из трубок сошника непрерывным потоком. Повторяйте шаги 2–5, пока непрерывный поток жидкости не будет выходить из всех сошников, и из всех распределительных шлангов не будет удален воздух.

  7. Выберите необходимую норму внесения удобрений по таблице норм внесения. Задайте рабочий диапазон привода насоса и установите проходные жиклеры для выбранной нормы внесения удобрений. Далее убедитесь, что давление в системе составляет 103–621 кПа (1,0–6,2 бар) (15–90 фунт/кв. дюйм) при передвижении с нужной рабочей скоростью.

    ПРИМЕЧАНИЕ: По мере увеличения скорости хода сеялки давление в системе внесения удобрений также повышается.

  8. Если машина долгое время не используется, пузырьки воздуха могут попасть в распределительные шланги, выполните заливку системы, если это необходимо.
