Замена проходных жиклеров системы внесения удобрений

Снятие проходного жиклера

1.

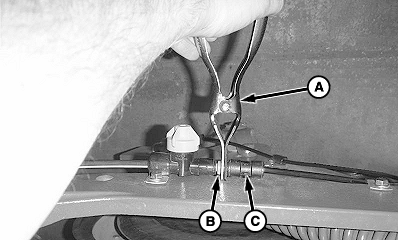

   A72734-UN-22SEP11

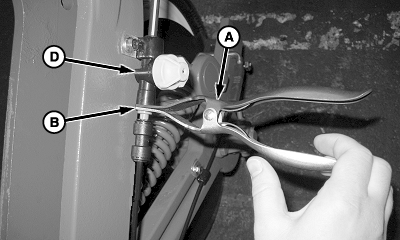

   A72735-UN-22SEP11

   A - Специальные плоскогубцы

   B - Проходной жиклер

   C - Муфта

   D - Проверьте клапан

   Чтобы снять жиклер, вставьте специальные плоскогубцы (A) как можно глубже между проходным жиклером (B) и муфтой (C). Сожмите плоскогубцы, чтобы разъединить муфту и проходной жиклер.

---




2. Вставьте специальные плоскогубцы (A) как можно глубже между проходным жиклером (B) и обратным клапаном (D). Сожмите плоскогубцы, чтобы разъединить проходной жиклер и обратный клапан.

3. Снимите и сохраните проходной жиклер (B) для дальнейшего использования.

4. Повторите эти действия на всех сошниках системы внесения удобрений.

Установка проходного жиклера

1. ПРИМЕЧАНИЕ: См. таблицы норм внесения удобрений, чтобы определить правильный размер проходного жиклера для требуемой нормы внесения.

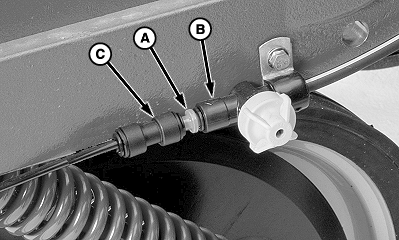

   A72736-UN-22SEP11

   A - Проходной жиклер

   B - Проверьте клапан

   C - Муфта

   Вставьте проходной жиклер (A) в обратный клапан (B). Потяните проходной жиклер, чтобы убедиться, что он надежно установлен в обратный клапан.

---




2. Натяните муфту (C) на проходной жиклер (A). Потяните муфту, чтобы убедиться, что она правильно располагается на проходном жиклере.

3. Повторите эти действия на всех сошниках системы внесения удобрений.
