Указательные знаки — 12-рядная сеялка 1770

A72779-UN-31JAN12

A74092-UN-25JAN12

A - Табличка, закрытый химикат

ВО ВРЕМЯ ПОСЕВА СНИМИТЕ КОМПЛЕКТ ИЗГОТОВИТЕЛЯ ХИМИКАТА С СЕЯЛКИ, ИНАЧЕ МОГУТ ВОЗНИКНУТЬ НАРУШЕНИЯ КОНСТРУКЦИИ

(См. ОЧИСТКА ЯЩИКОВ УСТРОЙСТВ ДЛЯ ВНЕСЕНИЯ ИНСЕКТИЦИДОВ И ГЕРБИЦИДОВ в разделе “Обслуживание и регулировки”.)

A72422-UN-08SEP11

Вакуумный датчик

A72425-UN-01SEP11

A - Табличка, вакуумный датчик

ВАКУУМНЫЙ ДАТЧИК ПРОМЫВКИ ПОД ДАВЛЕНИЕМ МОЖЕТ СТАТЬ ПРИЧИНОЙ ОТКАЗА ДАТЧИКА. ПРОДУВКА ТРУБОПРОВОДОВ СЖАТЫМ ВОЗДУХОМ ТАКЖЕ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ ДАТЧИКА.

(См. РАСКОНСЕРВАЦИЯ и ХРАНЕНИЕ МАШИНЫ в разделе “Хранение”.)

A71384-UN-06MAY11

A71439-UN-11MAY11

A - Табличка, слив из картера

ЛИНИЯ СЛИВА ИЗ КАРТЕРА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА.

ВО ВРЕМЯ РАБОТЫ ВЕНТИЛЯТОРА ЭТОТ ШЛАНГ ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН; В ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОВРЕЖДЕНИЕ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА.

(См. пункт ПОДСОЕДИНЕНИЕ СЛИВА ИЗ КАРТЕРА ПОД НИЗКИМ ДАВЛЕНИЕМ в разделе “Подготовка трактора”.)

A72830-UN-31JAN12

A74108-UN-26JAN12

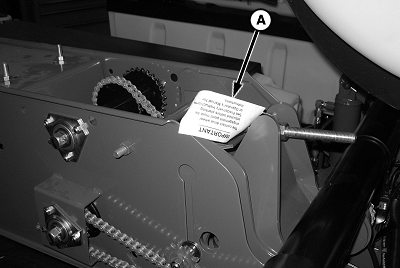

A - Табличка, контактный привод

ПЕРЕД ПОСЕВОМ НЕОБХОДИМО ОТРЕГУЛИРОВАТЬ ТОЧКУ ЗАЦЕПЛЕНИЯ КОНТАКТНОГО ВЕДУЩЕГО КОЛЕСА. СМ. ИНСТРУКЦИИ, ПОЛУЧЕННЫЕ ПЕРЕД ПОСТАВКОЙ, ИЛИ УКАЗАНИЯ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ.

(См. РЕГУЛИРОВКА ТОЧКИ ЗАЦЕПЛЕНИЯ ПЕРЕДАТОЧНОГО КОЛЕСА СИСТЕМЫ ПОДАЧИ СЕМЯН/ЖИДКИХ УДОБРЕНИЙ СЕЯЛКИ 1770 в разделе “Обслуживание и регулировки”.)

A72831-UN-31JAN12

A74109-UN-26JAN12

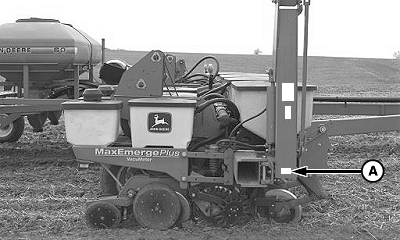

A - Табличка, масленки

ЗАПОЛНИТЕ СКРЫТУЮ МАСЛЕНКУ КОНСИСТЕНТНОЙ СМАЗКОЙ — СМ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

(См. пункт ИНТЕРВАЛЫ СМАЗКИ в разделе “Смазка”.)

A71412-UN-05MAY11

A - Номер селективного контрольного клапана

B - Направление потока

C - Направление потока

(A) Обозначает контур селективного контрольного клапана, к которому выполняется подсоединение.

(B и C) Обозначает “направление потока” и подсоединяется к согласующим отверстиям на тракторе.
