Система внесения жидких удобрений для двухдисковых сошников с установкой на аппарате

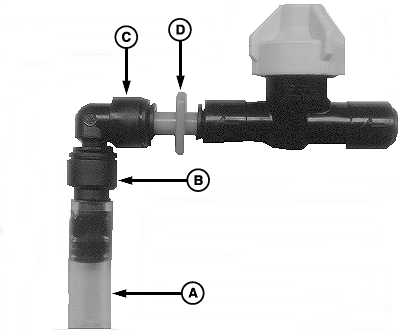

A74057-UN-19JAN12
A - Шланг 3/8 дюйма
B - Трубчатый фитинг 8 мм с основой 10 мм
C - Основа 5/16 дюйма, трубка 5/16 дюйма, угловой фитинг 90 градусов
D - Диафрагма
Используется проходной жиклер для двухдисковых сошников с установкой на аппарате. Жиклер вставляется в обратный клапан, а затем в фитинги, как показано на рисунке. См. таблицы норм внесения жидких удобрений для сошников без впрыска для требуемой нормы внесения. (См. ТАБЛИЦЫ НОРМ ВНЕСЕНИЯ в разделе "Таблицы норм для системы внесения жидких удобрений для сошников без впрыска").
|
Справочная таблица для двухдисковых жиклеров с установкой на аппарате |
|
|---|---|
|
Диафрагма |
Размер отверстия |
|
Зеленый |
0.70 |
|
Желтый |
1.2 |
|
Черный |
1.7 |
|
Серый |
2.5 |
|
OUO6064,00006F5-59-20120119 |
