Распределительная трубка системы внесения удобрений

Замена износившейся или поврежденной распределительной трубки

Чтобы заменить изношенные или поврежденные распределительные трубки, необходимо выполнить следующие действия.

1.
   A72199-UN-03AUG11

   A - Кольцо фитинга

   B - Коллектор

   C - Трубка

   Надавите на кольцо фитинга (A) на коллекторе (B) и снимите трубку (C).

---




2.
   A72737-UN-22SEP11

   A - Кольцо фитинга

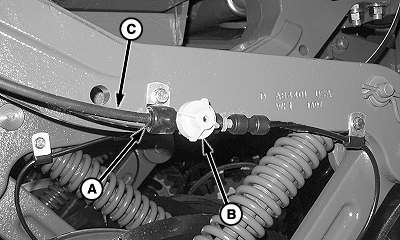

   B - Проверьте клапан

   C - Трубка

   Надавите на кольцо фитинга (A) на обратном клапане (B) и снимите трубку (C).

---




3.
   A72201-UN-03AUG11

   A - Гайка

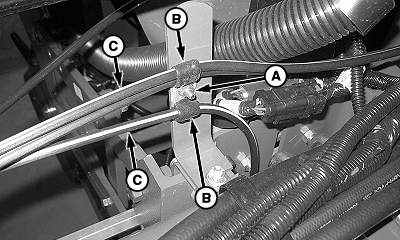

   B - Хомут шланга

   C - Трубка

   Ослабьте гайки (A) на всех хомутах шланга (B) во всех местах, чтобы заменить трубку (C).

---




4. Извлеките трубку (C) из хомутов шланга (B).

5. Перед тем, как выбросить трубку, измерьте ее длину.

6. ПРИМЕЧАНИЕ: Добавьте 25,4 мм (1 дюйм) к общей длине трубки для обрезки и снятия фасок.

   Отрежьте новую трубку нужной длины.

7.
   A72202-UN-03AUG11


   A72204-UN-03AUG11

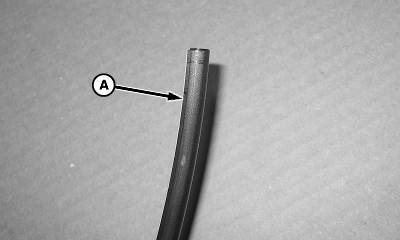

   A - Трубка

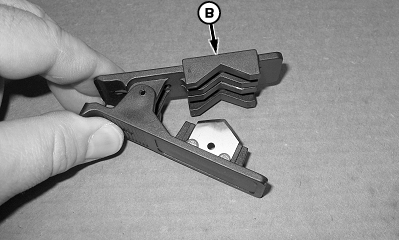

   B - Резак для трубок

   Обрежьте каждый конец трубки (A) с помощью резака для трубок (B) или аналогичного приспособления. Убедитесь, что края срезов ровные.

---




8.
   A72205-UN-03AUG11


   A72203-UN-03AUG11

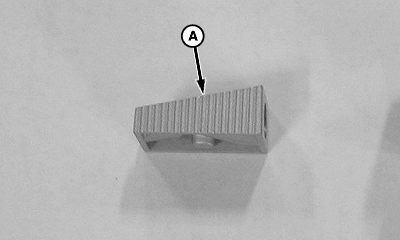

   A - Фасочный инструмент

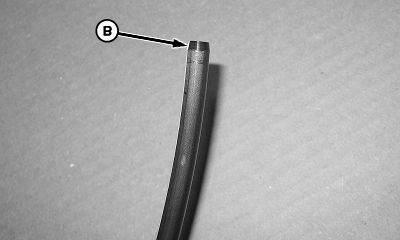

   B - Трубка

   Используя фасочный инструмент (A) (подойдет точилка для карандашей), обработайте каждый конец трубки (B).

---




9. Проложите трубку от коллектора к сошнику, вставляя ее в нужные хомуты шланга.

10.
    A72206-UN-03AUG11


    A72738-UN-22SEP11

    A - Трубка

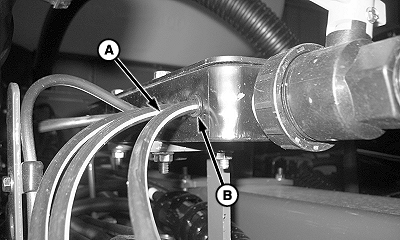

    B - Арматура

    Полностью вставьте оба конца трубки (A) в фитинги (B). Потяните трубу и убедитесь, что она закреплена в фитинге.

---




11.
    A72208-UN-03AUG11

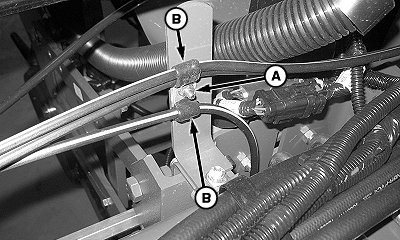

    A - Гайка

    B - Хомут шланга

    Закрутите гайку (А) на хомутах шланга (В).

---




12. Выполните заливку системы и проверьте ее на наличие протечек. (См. ЗАЛИВКА И ПЕРВОНАЧАЛЬНЫЙ ПУСК НАСОСА в разделе "Обзор системы").

Устранение протечки соединения распределительной трубки

Чтобы устранить протечку соединения распределительной трубки, выполните следующие действия.

1.
   A72199-UN-03AUG11

   Распределительный коллектор


   A72737-UN-22SEP11

   A - Кольцо фитинга

   B - Места соединений

   C - Трубка

   Надавите на кольцо фитинга (A) в местах соединений (B) и снимите трубку (C).

---




2.
   A72202-UN-03AUG11


   A72204-UN-03AUG11

   A - Трубка

   B - Резак для трубок

   Обрежьте конец трубки (A) с помощью резака для трубок (B) или аналогичного приспособления. Убедитесь, что края срезов ровные.

---




3.
   A72205-UN-03AUG11


   A72203-UN-03AUG11

   A - Фасочный инструмент

   B - Трубка

   Используя фасочный инструмент (A) (подойдет точилка для карандашей), обработайте конец трубки (B).

---




4.
   A72206-UN-03AUG11


   A72738-UN-22SEP11

   A - Трубка

   B - Арматура

   Полностью вставьте конец трубки (A) в фитинги (B). Потяните трубу и убедитесь, что она закреплена в фитинге.

---




5. Выполните заливку системы и проверьте ее на наличие протечек. (См. ЗАЛИВКА И ПЕРВОНАЧАЛЬНЫЙ ПУСК НАСОСА в разделе "Обзор системы").
