Определение совместимости тяговой штанги трактора и серьги рабочего оборудования
ВАЖНО: Избегайте повреждения орудия. Тяговая штанга трактора и серьга рабочего оборудования должны быть совместимы. Для ознакомления с информацией по конкретной тяговой штанге см. Руководство механика-водителя на трактор.
Не превышайте максимальную статическую вертикальную нагрузку на тяговую штангу трактора. Для ознакомления с информацией по вертикальной нагрузке см. раздел Спецификации; для ознакомления с информацией по предельным параметрам тяговой штанги и усиленной опоры см. руководство на трактор.
A60572-UN-08AUG07
A60573-UN-08AUG07

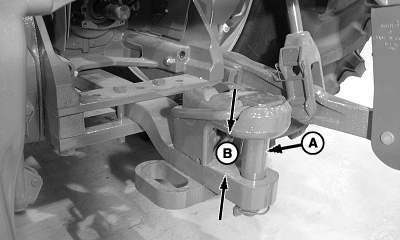

A - Штифт тягово-сцепного устройства
B - Проем тяговой штанги

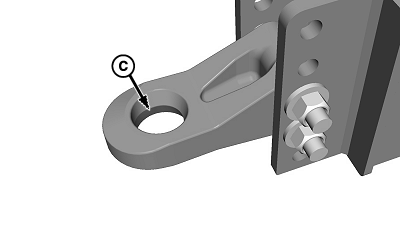

C - Отверстие
Тяговая штанга трактора и серьга рабочего оборудования должны быть совместимы. Единственным исключением является серьга категории 4, используемая с тяговой штангой категории 3, которая имеет проем 90 мм (3,54 дюйма). Никогда не превышайте предельных значений вертикальной нагрузки.
|
Совместимость тяговой штанги и серьги |
|||||
|
Тягово-сцепное устройство трактора |
Серьга рабочего оборудования |
||||
|
Категория серьги и тяговой штанги |
Диаметр пальца (A) тяговой штанги |
Проем (B) тяговой штанги |
Длина прорези (C) |
Ширина прорези (C) (минимальная) |
Толщина серьги |
|
3 |
38 мм (1,50 дюйма) |
70–90 мм (2,75–3,54 дюйма) |
41–66 мм (1,61–2,60 дюйма) |
41 мм (1,61 дюйма) |
48 мм (1,89 дюйма) |
|
4 |
51 мм (2,00 дюйма) |
90 мм (3,54 дюйма) |
55–70 мм (2,17–2,75 дюйма) |
55 мм (2,17 дюйма) |
50 мм (1,97 дюйма) |
|
5 |
70 мм (2,75 дюйма) |
100 мм (3,94 дюйма) |
73–85 мм (2,87–3,35 дюйма) |
73 мм (2,87 дюйма) |
60 мм (2,36 дюйма) |
|
