Осмотр и техобслуживание вакуумного дозатора MaxEmerge™ XP

ВНИМАНИЕ: При обращении с частями орудия, покрытыми протравливающими препаратами, следовать инструкциям изготовителя химикатов. Используйте надлежащие средства защиты кожи, глаз и органов дыхания.

H41910-UN-08MAY90

A - Щетка

B - Узкий конец

C - Корпус

D - Сальник

1. Проверить зазоры в щетке (A). Если зазоры настолько велики, что могут пропускать семена, замените щетку, выполнив указанные ниже действия.

   1. Сначала вставьте в паз узкий конец (B) щетки.

   2. Вставьте щетку в паз до щелчка, который раздастся при контакте с корпусом дозатора (C).

2. Замените уплотнение (D) ступицы, если оно растрескалось или выветрилось.

3. ПРИМЕЧАНИЕ: Перед заменой диска надлежащим образом установите дозаторы и вакуумные насосы. Проведите проверку в полевых условиях, чтобы определить, что диски правильно дозируют семена. См. раздел “Проверка плотности посева”.

   Если дозирование осуществляется удовлетворительно, то не требуется заменять диски.

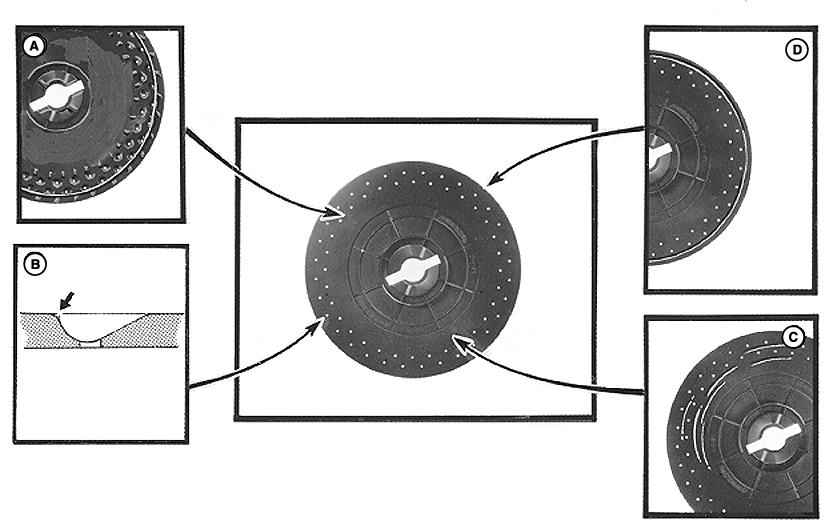

   A55426-UN-22NOV04

   A - Пример износа

   B - Изношенная кромка (со стороны ячейки высевающего диска)

   C - Пример износа

   D - Пример износа

   Проверьте износ перечисленных ниже участков дисков. При необходимости замените диски.

   Допускается небольшой износ по периметру диска (A). В случае износа проверьте факт потери семян через зазор между диском и корпусом.

   Для устранения потери семян выполните регулировку ступицы. См. РЕГУЛИРОВКА СТУПИЦЫ ДОЗАТОРА в руководстве по настройкам и таблицах норм высева.

   Проверьте отдельные высевающие ячейки. Абразивное действие семян может вызвать износ острых уголков в семенных ячейках (B) и увеличить размер ячеек. (Увеличенный размер ячеек может привести к чрезмерной плотности высева во время посева мелких семян или к недостаточной плотности во время посева крупных семян.) Если размер ячейки высевающего диска сильно увеличился и полевые проверки свидетельствуют о снижении точности дозировки семян, замените высевающий диск.

   На вакуумной стороне высевающего диска (C) допустимы небольшие бороздки или царапины.

   Износ по периметру диска (D) считается приемлемым до глубины приблизительно 1,0 мм (3/64 дюйма).

---




4. ПРИМЕЧАНИЕ: При замене вакуумных уплотнений опрыскайте сторону высевающих дисков с вакуумным уплотнением графитовой смазкой TY25797. См. раздел “Смазка”. Новые высевающие диски смазываются на заводе.

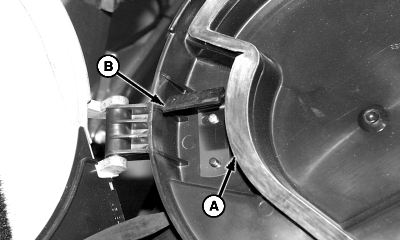

   A51188-UN-19NOV02

   A - Изоляторы

   B - Скользящий контакт

   Заменяйте вакуумные уплотнения (A), если вы заменили высевающие диски или когда обнаружены крупные трещины или изношенные участки.

---




5. Замените чистик (B) высевающего диска, если его кромка содержит выемки или чрезмерно изношена.

6.

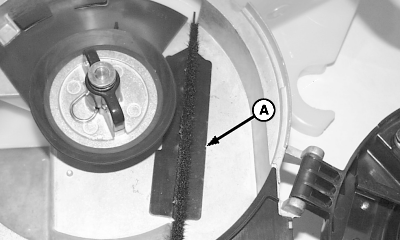

   A51321-UN-02DEC02

   A - Пластмасса

   Чистку вакуумных дозаторов и высевающих дисков рекомендуется проводить ежегодно. Используйте мягкое моющее средство и мягкую щетку для удаления отложений протравливающих препаратов за пластмассовым вкладышем (A) в корпусе вакуумного дозатора.

---




7.

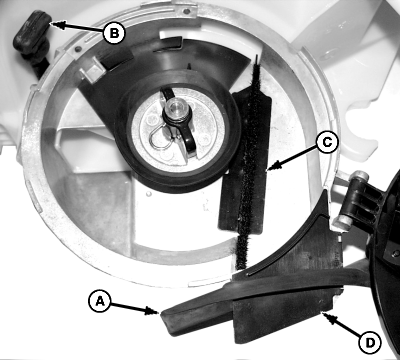

   A51322-UN-05DEC02


   H44347-UN-14APR92

   A - Пылезащитный щиток

   B - Рукоять

   C - Пластиковый вкладыш

   D - Крышка желоба

   E - Гайки

   Замените пылезащитную крышку (A) вакуумного дозатора, если она неплотно прилегает к корпусу, имеет трещины или признаки выветривания.

---




8. Замените резиновую рукоятку (B), если она потрескалась или сломалась.

9. Замените пластиковый вкладыш (C) и крышку (D) выгрузной трубы, если они изношены.

10. Убедитесь, что муфта привода свободно вращается. Если вращение привода затруднено, разберите привод, а затем очистите и смажьте его консистентной смазкой с добавками дисульфида молибдена.

11. Установите вакуумный дозатор на семенной ящик и закрепите гайками (E).
