Очистка ящиков устройств для внесения инсектицидов и гербицидов

  1. ВНИМАНИЕ: Некоторые сельскохозяйственные химикаты опасны. При очистке ящиков и работе с инсектицидами или гербицидами следуйте инструкциям изготовителей этих химикатов.

    ВАЖНО: В определенных условиях влажности и сырости материал может затвердевать. Тщательно очищайте ящики в конце каждого дня.

    ПРИМЕЧАНИЕ: В процессе эксплуатации ребристый ролик дозатора химикатов изнашивается. Чтобы обеспечить точность дозировки, ребристый ролик следует менять через каждые 250 часов эксплуатации или перед началом посевных работ.

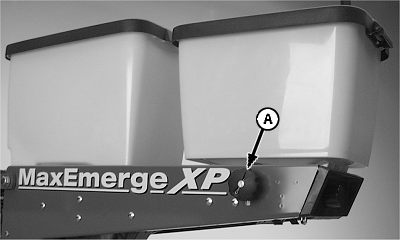

    A54022
    A54022-UN-08MAR04

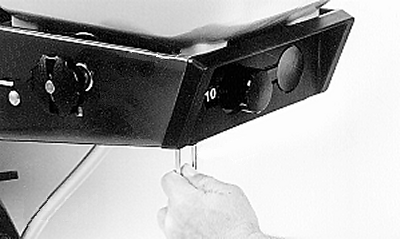

    A54028
    A54028-UN-08MAR04

    A - Кнопка

    Отсоедините привод, вытянув и повернув ручку (A) отключения привода.


  2. Опустите внутренний конец пальца и поверните его к задней части высевающего аппарата.

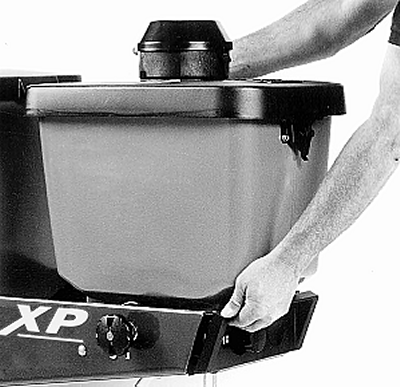

  3. A54027
    A54027-UN-08MAR04

    Оттяните ящик назад и вверх так, чтобы его передняя опора уперлась в паз опорной рейки. Затем поднимите ящик, чтобы отсоединить его от панелей.

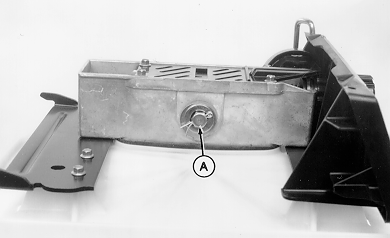

  4. A41133
    A41133-UN-17APR97

    Одинарный дозатор

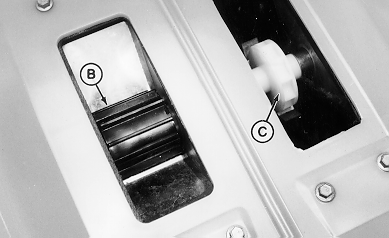

    A41088
    A41088-UN-04APR97

    Двойной дозатор

    A - Вал

    B - Ребристый ролик

    C - Ролик для высокой нормы внесения химикатов

    Извлеките шплинт и вал (A) (на дозаторах с двойными банками проделайте это дважды). Снимите ребристый ролик (B) и/или ролик высокой нормы внесения химикатов (C). Извлеките дозаторы из ящика. Тщательно очистите выпускные отверстия ящика и ролики. Смажьте узел привода дозатора между муфтой, шайбами и наружным подшипником универсальной распыляемой смазкой компании John Deere.


  5. A54027
    A54027-UN-08MAR04

    Двигайте ящик по рейке вперед до тех пор, пока передние опорные крючки не попадут в пазы и задняя опора не сядет плотно на место.


  6. A38368
    A38368-UN-27NOV95

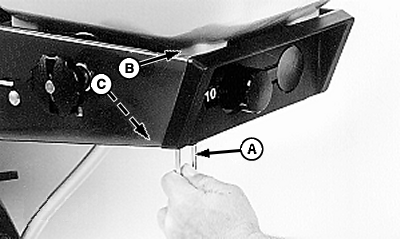

    A54029
    A54029-UN-08MAR04

    A - Пружинный штифт

    B - Запертое положение

    C - Отверстие

    Продвиньте ящик вперед до упора. Осторожно поворачивайте пружинный штифт (A) внутрь, пока он не встанет со щелчком на место и не закрепит ящик на высевающем аппарате в точке (B).

    НЕ пытайтесь установить шплинт в отверстие в опорной панели (C).

OUO6074,00009E4CONV1-59-20090623
