Регулировка привода цепи дозатора

1. ПРИМЕЧАНИЕ: Возможно, потребуется совместить звездочки с механизмом привода на дозаторе.

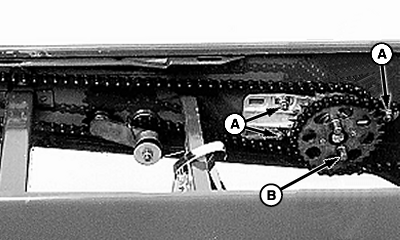

   A54235-UN-07APR04

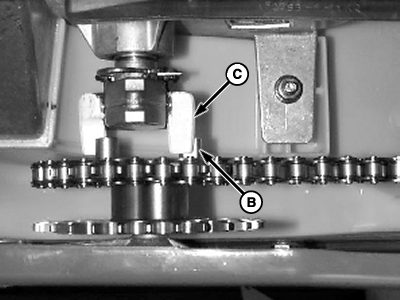

   A54236-UN-07APR04

   Выходит из совмещения

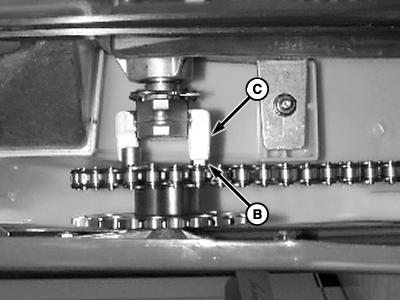

   A54237-UN-07APR04

   Входит в совмещение

   A - Гайки

   B - Зацепы привода

   C - Лапки дозатора

   Ослабьте гайки (A) и отрегулируйте узел звездочек так, чтобы зацепы (B) привода совместились с лапками (C) дозатора.

---




2. Установите ящики. Используя небольшое зеркало, проверьте, совмещены ли элементы привода.

   • Когда привод дозатора неправильно совмещен, зацепы (B) привода можно увидеть выходящими за лапки (C) дозатора, как показано на фотографии.
   • Когда привод дозатора установлен правильно, зацепы (B) привода и лапки (C) дозатора совмещены, как показано на фотографии.
