Регулировка прочного вала привода дозатора

1. ПРИМЕЧАНИЕ: Необходимо совместить зацепы привода редуктора с лапками дозатора для уменьшения усилия привода.


   A54202-UN-07APR04


   A54203-UN-07APR04


   A54204-UN-07APR04

   Выходит из совмещения


   A54234-UN-07APR04

   Входит в совмещение

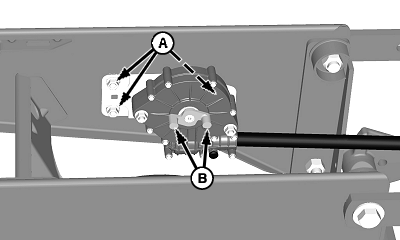

   A - Гайки

   B - Зацепы привода

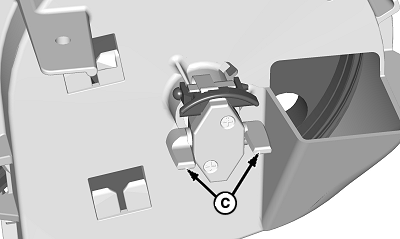

   C - Лапки дозатора

   Отпустите гайки (A) и отрегулируйте узел редуктора так, чтобы зацепы (B) привода совместились с лапками (C) дозатора.

---




2. Установите ящики. Используя небольшое зеркало, проверьте, совмещены ли элементы привода.

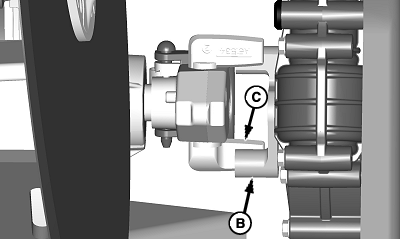

   • Когда привод дозатора неправильно совмещен, зацепы (B) привода можно увидеть выходящими за лапки (C) дозатора, как показано на фотографии.

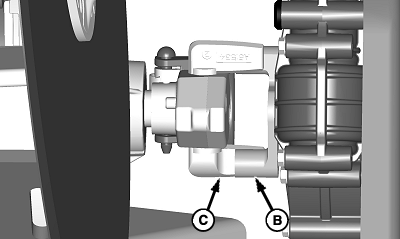

   • Когда привод дозатора установлен правильно, зацепы (B) привода и лапки (C) дозатора совмещены, как показано на фотографии.



3. Надежно затяните установочные гайки редуктора.

4. После затяжки гаек убедитесь, что зацепы (B) и лапки (C) по-прежнему совмещены.
