Обследование и регулировка ножей сошников

1. ВНИМАНИЕ: Не допускайте травматизма. Дисковые ножи очень острые. Надевайте защитные рукавицы и обращайтесь с дисками осторожно.


   A53246-UN-29OCT03

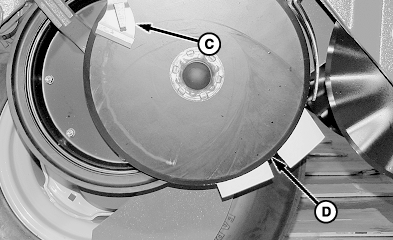

   A53250-UN-29OCT03

   A - Винт с головкой

   B - Поворотный шкворень

   C - Скребок

   D - Зона касания

   Обследуйте зону (D) касания кромки ножа следующим образом:

   1. Вставьте две небольшие визитные карточки в отверстие ножа и плавно приближайте их друг к другу, пока не достигнете зоны касания ножа.

   2. Измерьте расстояние между карточками и сравните его со спецификацией.

      Наименование	Единица измерения	Спецификация
      Зона касания кромки ножа	Длина зоны касания кромки ножа	38-63,5 мм (1,5-2,5 дюйма)

   3. Если расстояние выходит за пределы спецификации, выполните следующее:

---




2. Снимите винт (A), поворотный шкворень (В) и копирующее колесо с рядкового агрегата.

3. Осмотрите скребки (С), не слишком ли они изношены; при необходимости замените.

4. Обследуйте ножи, нет ли сильного износа или повреждений.

   Измерьте диаметр ножа и сравните его со спецификацией. Замените ножи, если диаметр меньше спецификации, если скошенная кромка изношена или налицо значительные повреждения. См. пункт “ЗАМЕНА НОЖЕЙ СОШНИКОВ И ОГРАЖДЕНИЙ СЕМЯПРОВОДОВ” в данном разделе.

   Наименование	Единица измерения	Спецификация
   Ножи сошников	Минимальный диаметр	356 мм (14 дюймов)

5. ВНИМАНИЕ: Дисковые ножи очень острые. Во избежание травм надевайте защитные рукавицы и обращайтесь с дисками осторожно.

   ВАЖНО: Гайка на левом ноже имеет левую резьбу.


   A51112-UN-20NOV02

   A - Гайка и шайба

   B - Дисковое орудие

   Чтобы изменить положение зоны касания, требуется снять только один нож при условии, что лезвия сошника центрированы на хвостовике рядного аппарата. Если одно лезвие касается хвостовика рядного аппарата, переместите прокладки с одной стороны лезвия на другую, чтобы отцентрировать лезвия.

---




6. Снимите колпак ступицы, гайку, плоскую шайбу (А) и закаленные прокладки.

7. Снять лопатку (B).

8. ПРИМЕЧАНИЕ: Не выбрасывайте прокладки. Они потребуются для установки лезвия.

   Переместите достаточно прокладок с одной стороны ножа на другую, чтобы увеличить или уменьшить зону касания после сборки.

   Может потребоваться несколько раз установить и снять нож, чтобы получить надлежащую зону касания.

9. Пока нож снят, обследуйте ограждение семяпровода и замените его, если оно сильно изношено. См. пункт “ЗАМЕНА НОЖЕЙ СОШНИКОВ И ОГРАЖДЕНИЙ СЕМЯПРОВОДОВ” в данном разделе.

10. Во время последней сборки затяните гайку ножа и винт рычага копирующего колеса согласно спецификации.

    Наименование	Единица измерения	Спецификация
    Гайка ножа	Крутящий момент	122 Нм (90 фунт-футов)
    Винт рычага копирующего колеса	Крутящий момент	271 Нм (200 фунт-футов)
