Складывание сеялки 1770
ВАЖНО:
A44499-UN-19MAR98
A39243-UN-29FEB96

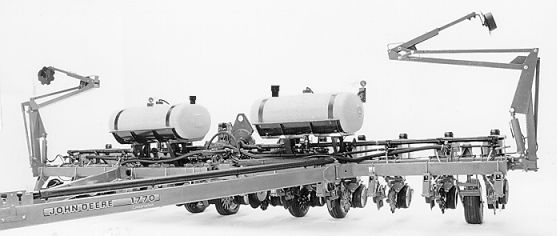

Показан трактор серии 7000
Убедитесь, что стойки сцепки находятся в поднятом положении.
ВНИМАНИЕ: Убедитесь,
что вблизи орудия
отсутствуют посторонние.
ВНИМАНИЕ: Контакт с линиями
электропередачи
может привести
к тяжелым травмам
или смерти. Во избежание
контакта проявляйте
осторожность при
движении или работе
на этом орудии рядом
с линиями электропередач.
ПРИМЕЧАНИЕ: В приведенном далее описании процедуры рассматривается пример трактора серии 7000 и сеялки 1770 с автоматическими маркерами Шланги складывания подсоединены к СКК II.
По возможности, для облегчения складывания, выполняйте его на твердой, РОВНОЙ площадке. Трактор должен стоять на нейтральной передаче, чтобы при складывании сеялки он мог слегка катиться.
Поднимите балансир трактора приблизительно на половину высоты.
Согласуйте высоту балансира с высотой сложенных крыльев.
ВАЖНО: Не поднимайте ось балансира при складывании полностью, чтобы не повредить раму орудия.
Оттяните назад рычаг СКК I и полностью поднимите орудие.
A39500-UN-26MAR96
H40818-UN-25APR89
A - Расстояние
B - Болт регулировки пружины
C - Стопорная гайка
Если орудие оборудовано однодисковыми сошниками для внесения удобрений, убедитесь, что между ножом и землей имеется достаточный просвет.ПРИМЕЧАНИЕ: При затягивании болта пружины следите за тем, чтобы размер (А) не оказался меньше 635 мм (25 дюймов). Если расстояние (А) меньше 635 мм (25 дюймов), сошник не сможет достичь требуемой глубины.

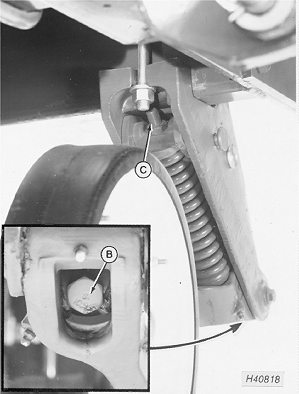

При необходимости отпустите контргайку (С) и вращайте регулировочный болт (В) по часовой стрелке, пока между сошником и землей не образуется достаточный просвет. Снова затяните контргайку.
ПРИМЕЧАНИЕ: Ось балансира должна быть опущена достаточно низко, чтобы опоры крыльев орудия могли опираться сверху на трубы сцепки.
A39244-UN-29FEB96
A44497-UN-19MAR98
A39248-UN-29FEB96

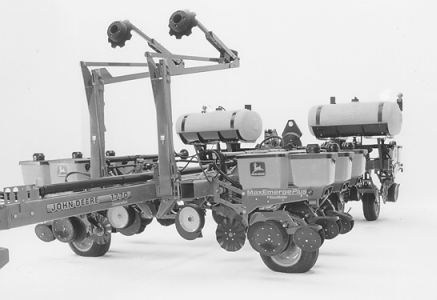

Переднюю и заднюю части орудия опускайте одновременно и равномерно, чтобы высевающие аппараты крыльев и сошники для внесения удобрений не отклонялись в сторону.
ВАЖНО: Чтобы конструкция орудия не получила повреждений, ОБЯЗАТЕЛЬНО устанавливайте замок крыльев (см. фотографию) при каждом складывании орудия.
A39323-UN-26MAR96
A - Просверленный штифт
Проследите за тем, чтобы крылья опирались на обе трубы сцепки. Зафиксируйте рамы крыльев замком крыльев, просверленным штифтом (А) и быстрозамыкающим штифтом.Установите длину защелки должным образом, чтобы крылья орудия в транспортном положении были закреплены, и чтобы имелся зазор, облегчающий снятие и установку.
A28108-UN-13OCT88
A - Винт с головкой
B - Гайка
C - Запорная пластинка

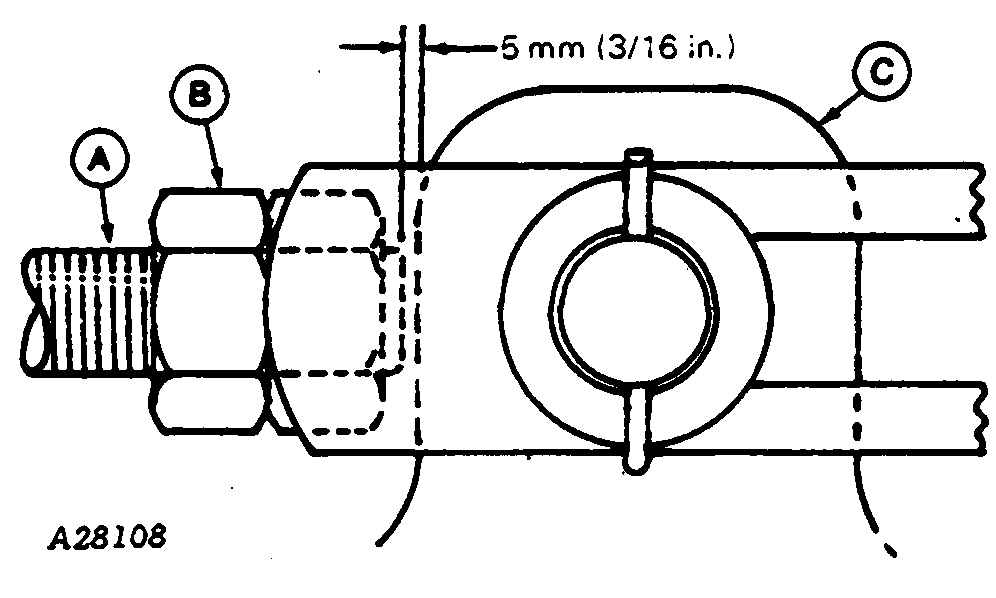

Отпустите гайку (В) и вращайте винт с головкой (А), чтобы между концом этого винта и запорной пластинкой (С) образовался зазор приблизительно в 5 мм (3/16 дюйма). Затянуть гайку.
A39199-UN-29FEB96
A - Рычаг клапана
Для транспортировки заприте колеса крыльев, переместив рычаг (А) клапана НАЗАД в ТРАНСПОРТНОЕ положение.
A39243-UN-29FEB96
A - СКК I
Поднимите орудие, оттягивая рычаг СКК I, и одновременно поднимайте балансир.|
