Замена секций шнека устройства для внесения сухих удобрений — модели 1750, 1780

A29028
A29028-UN-14OCT88

Показана 6-рядная узкорядная сеялка

A29029
A29029-UN-14OCT88

Показана 6-рядная узкорядная сеялка

A - Просверленные пальцы

Разъедините муфты и шнеки, сняв шплинты и просверленные штифты (А).

ВНИМАНИЕ: Некоторые сельскохозяйственные химикаты опасны. Неправильный выбор или неправильное использование химиката может причинить вред людям, а также животным, растениям, почве или другому имуществу. БУДЬТЕ ОСТОРОЖНЫ. Обращайтесь с ним и применяйте его с осторожностью. Следуйте указаниям изготовителя химикатов.

Не пользуйтесь сварочной горелкой для разъединения схватившихся шнеков устройства для внесения сухих удобрений и вала шнека.

Удобрение, застрявшее внутри шнеков, может выделять газ, который при нагревании может взорваться.

A29038
A29038-UN-14OCT88

A - Секции шнека

Снимите секции шнека (А) с ящиков.

A21879
A21879-UN-14OCT88

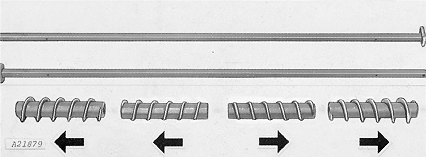

Расположите новые секции шнека на земле (как показано на рисунке), чтобы витки секций шнеков могли подавать удобрение к наружным концам банок.

Извлеките шплинты, удерживающие старые секции шнека на валах, и снимите с валов старые секции шнека.

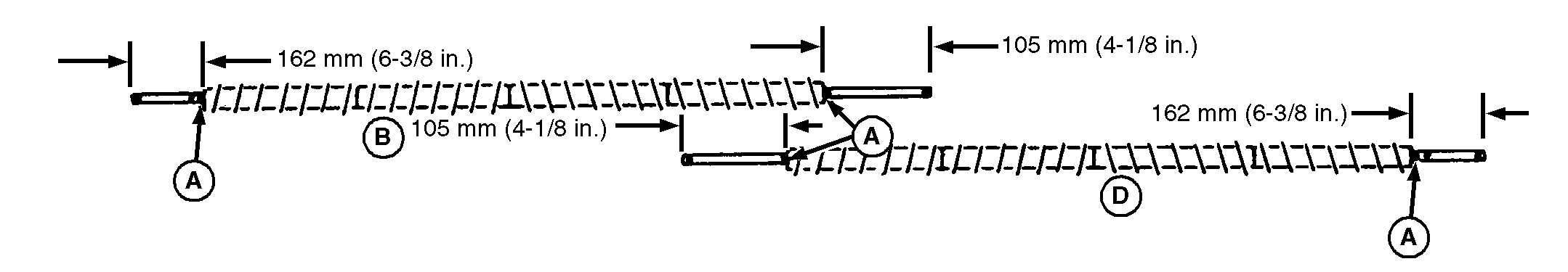

A48164
A48164-UN-23OCT01

Модель 1750, 4-рядная, 76 и 91 см (30 и 36 дюймов)

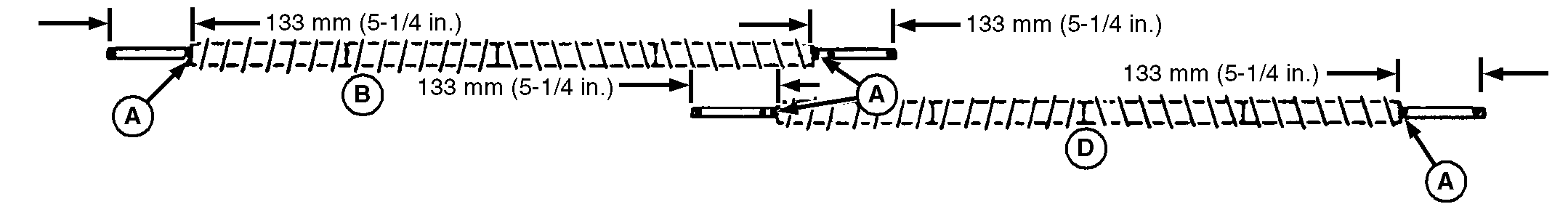

A48165
A48165-UN-23OCT01

Модель 1750, 4-рядная, 97 см (38 дюймов)

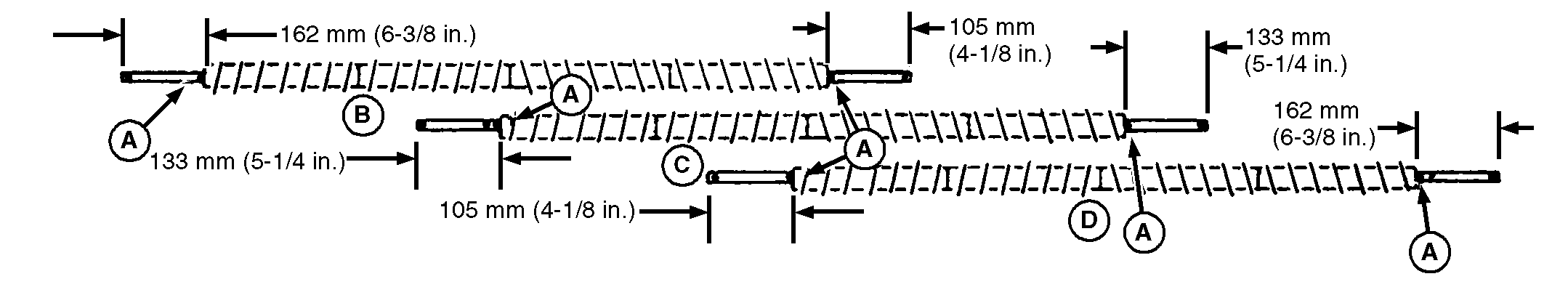

A48166
A48166-UN-23OCT01

Модель 1750, 6-рядная, 76 см (30 дюймов)

A - Шплинт

B - Левая сторона орудия

C - Середина орудия

D - Правая сторона орудия

ТОЛЬКО МОДЕЛЬ 1750: Установите на валы новые секции шнека, как показано на рисунке. Закрепите при помощи шайб 15/16 x 1-3/8 x 0,105 дюйма и шплинтов 5 x 40 мм.

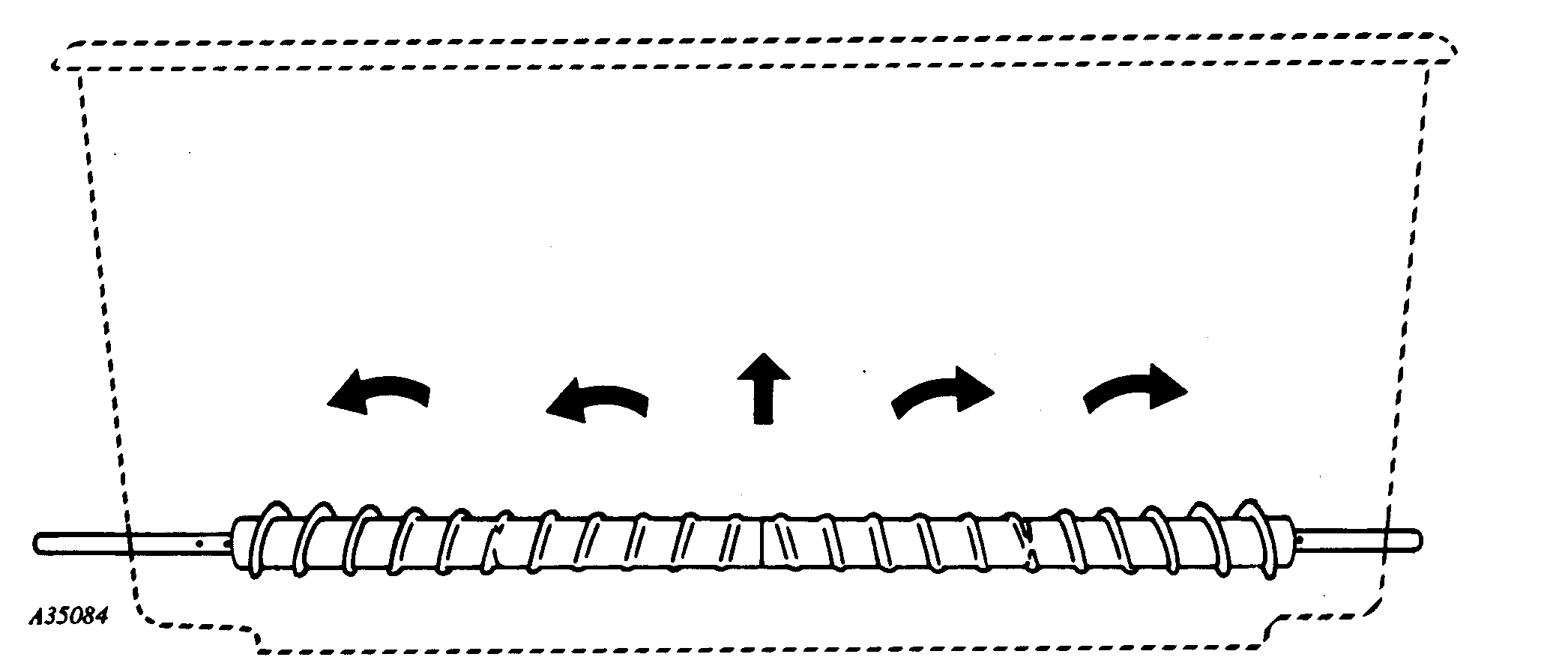

ВАЖНО: Шнеки должны быть установлены меньшим концом конуса к центру ящика, чтобы при движении орудия вперед шнеки перемещали удобрение к выгрузным трубам на концах ящиков.

ВАЖНО: При замене секций шнека проследите за тем, чтобы они были отцентрированы в ящиках.

A35084
A35084-UN-17MAR93

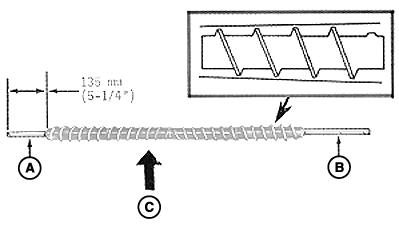

A55410
A55410-UN-19NOV04

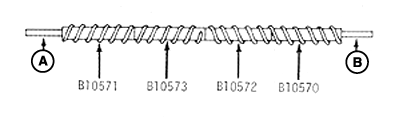

A55393
A55393-UN-18NOV04

Шнеки стандартной производительности

A55393
A55393-UN-18NOV04

Шнеки низкой производительности

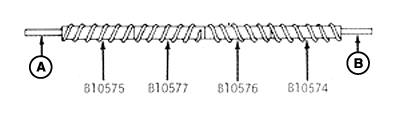

A55394
A55394-UN-18NOV04

Шнеки высокой производительности

A - Левый

B - Правое

C - Направление движения

Определите нужную норму внесения удобрения по таблицам раздела “Устройство для внесения сухих удобрений”и установите секции шнека на 1118-мм (44-дюймовый) вал, как показано справа. Закрепите при помощи нужного количества шайб 15/16 x 1-3/8 x 0,105 дюйма и шплинтов 5 x 40 мм.

Чтобы определить, какой шнек использовать после того, как они прошли техобслуживание, измерьте расстояние между витками шнеков. Расстояние должно быть следующим:

  • Шнек для низкой нормы, 19 мм (0,75 дюйма)
  • Шнек для стандартной нормы, 31,75 мм (1,25 дюйма)
  • Шнек для высокой нормы, 44 мм (1,75 дюйма)

Установите шнеки на вал таким образом, чтобы при движении орудия вперед шнеки перемещали удобрение к выгрузным трубам на концах банок. Шнеки должны устанавливаться меньшим концом конуса к центру банки.

A29028
A29028-UN-14OCT88

Показано 6-рядное узкорядное орудие

A29029
A29029-UN-14OCT88

Показано 6-рядное узкорядное орудие

A - Просверленные пальцы

Установите на секции шнека муфты и закрепите просверленными штифтами (А) и шплинтами.
