Замена секций шнека устройства для внесения сухих удобрений — модель 1770

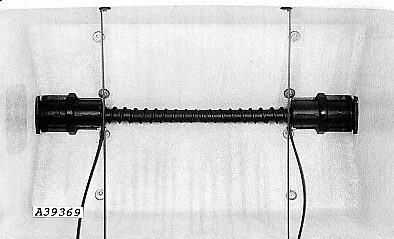

A39369
A39369-UN-13MAR96

Снимите муфты со шнеков, отсоедините от банки шланги подачи удобрений и наклоните банку вперед.

ВНИМАНИЕ: Не применяйте горелку, чтобы освободить примерзшие шнеки. Некоторые типы удобрений при нагревании могут взорваться.

ПРИМЕЧАНИЕ:

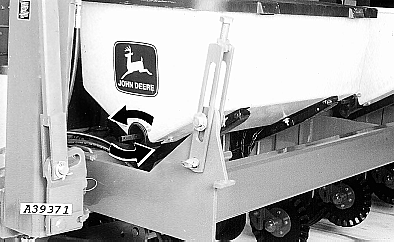

A39371
A39371-UN-13MAR96

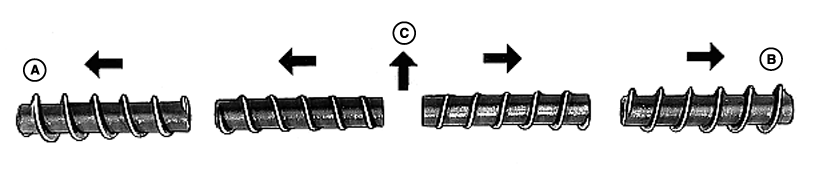

A55494
A55494-UN-09DEC04

A - Вид слева

B - Вид справа

C - Направление хода орудия

Перед тем как снимать шнеки в сборе, отметьте направление шага витков шнеков. Направление вращения шнеков противоположно тому, которое было на прежних орудиях компании “Джон Дир”. Если смотреть на ПРАВЫЙ КОНЕЦ БАНКИ ДЛЯ УДОБРЕНИЙ, то ВАЛ ВРАЩАЕТСЯ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

Снимите вал банки и шнеки в сборе.

Расположите новые секции шнека на земле (как показано на рисунке) (более крупными желобками наружу), чтобы при движении орудия вперед витки секций шнеков подавали удобрение к наружным концам каждой банки.

Извлеките шплинты, удерживающие старые секции шнека на валах, и снимите с валов старые секции шнека.

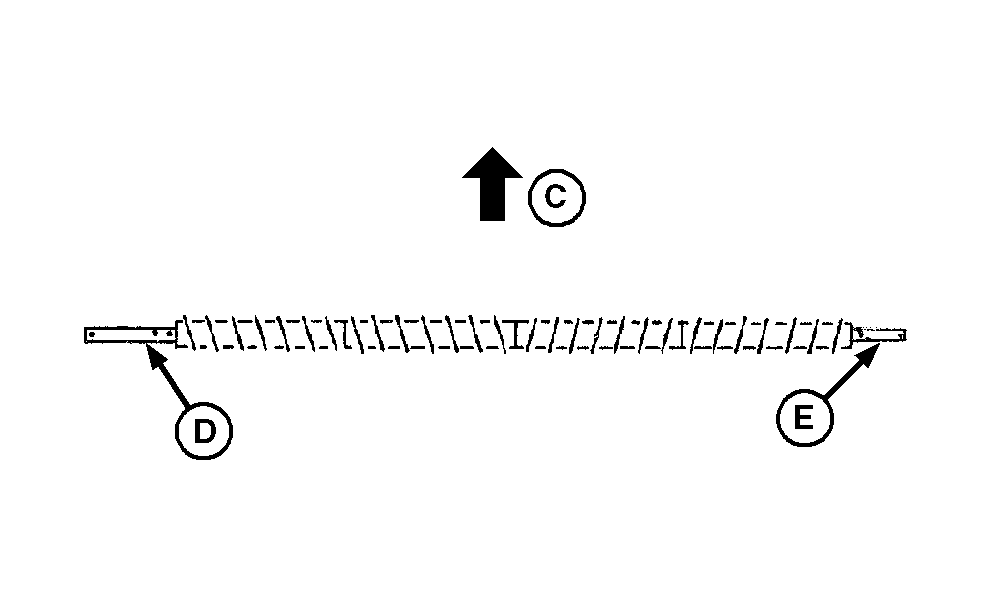

A55488
A55488-UN-09DEC04

Левая сторона шнека

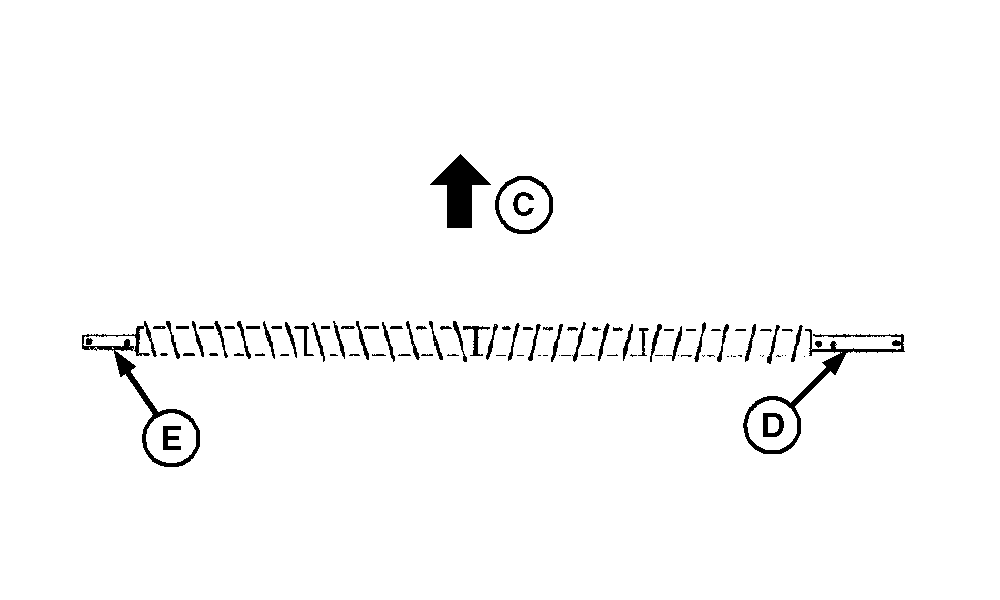

A55487
A55487-UN-09DEC04

Правая сторона шнека

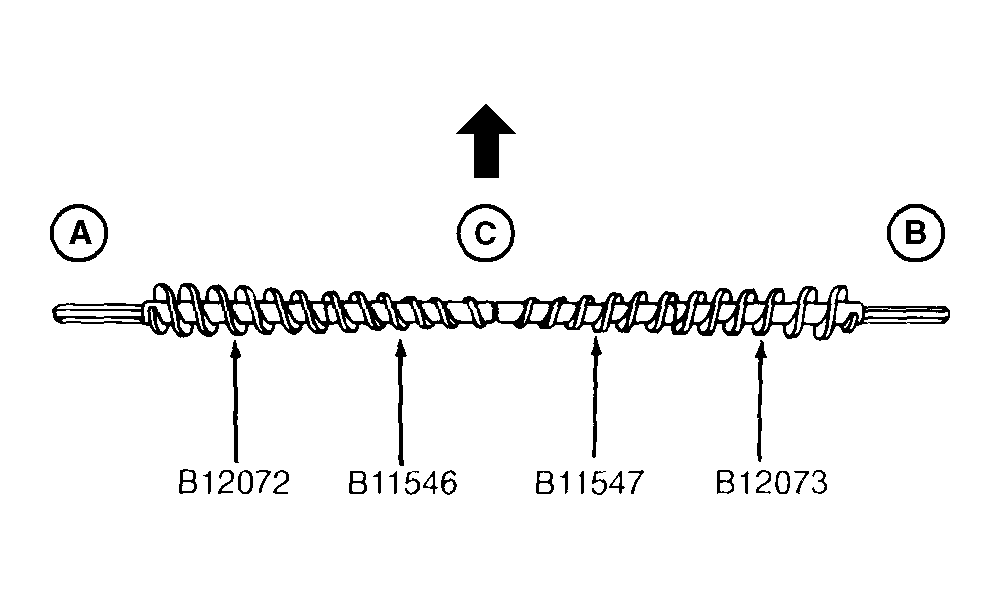

A55484
A55484-UN-09DEC04

Шнеки низкой производительности

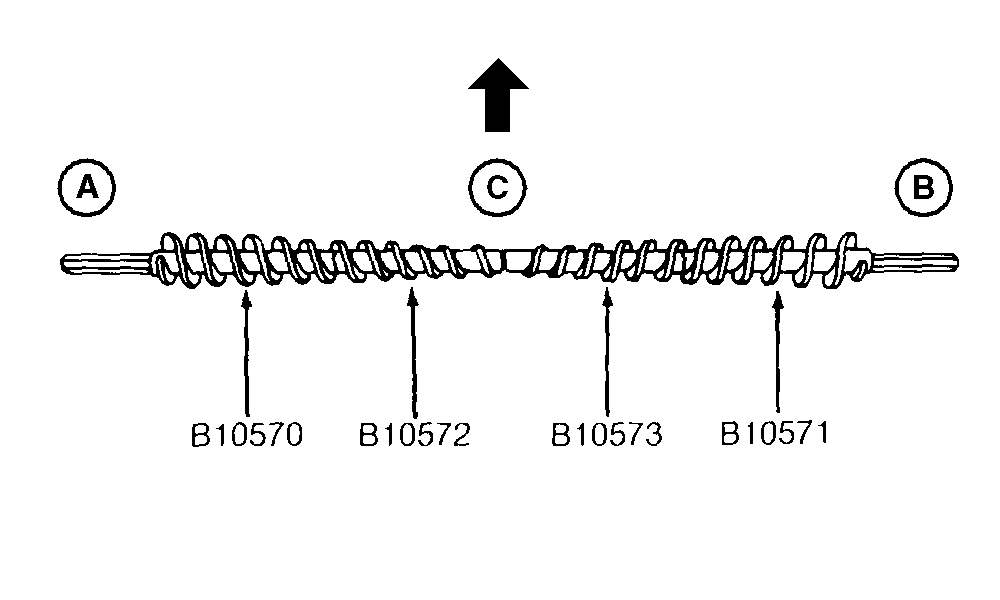

A55485
A55485-UN-09DEC04

Шнеки обычной производительности

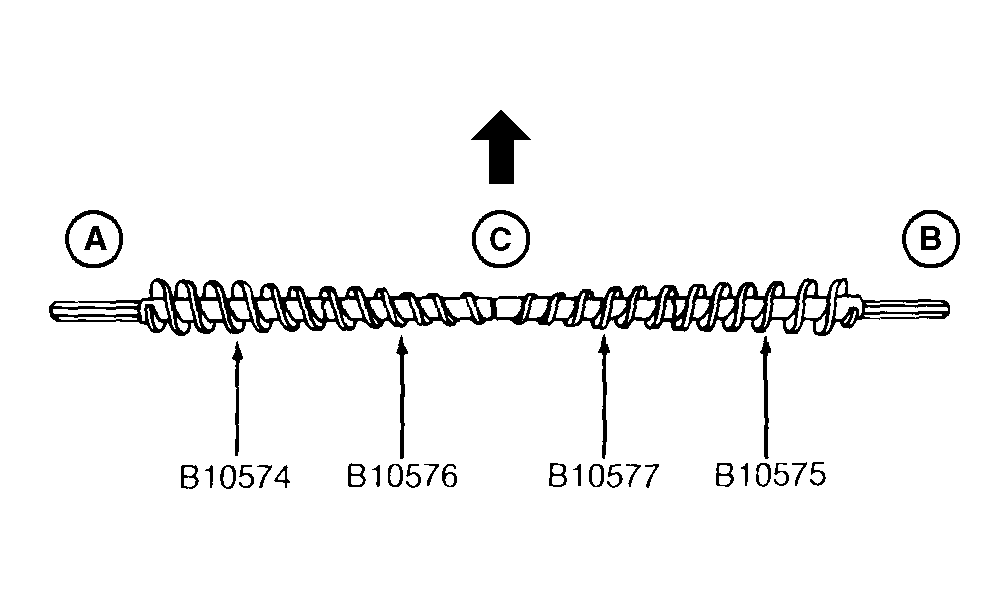

A55486
A55486-UN-09DEC04

Шнеки высокой производительности

A - Вид слева

B - Вид справа

C - Направление хода орудия

D - ДЛИННЫЙ конец вала

E - КОРОТКИЙ конец вала

Определите нужную норму внесения удобрения по таблицам раздела “Устройство для внесения сухих удобрений” и установите секции шнека на валу, как показано на рисунке. Закрепите нужным количеством шайб 15/16 x 1-3/8 x 0,105 дюйма и шплинтами 5 x 40 мм.

ДЛИННЫЙ конец (D) вала (с тремя отверстиями) всегда обращен к НАРУЖНОЙ стороне орудия. КОРОТКИЙ конец (E) всегда обращен ВНУТРЬ орудия.

Чтобы определить, какой шнек использовать после того, как они прошли техобслуживание, измерьте расстояние между витками шнеков. Расстояние должно быть следующим:

  • Шнек для низкой нормы, 19 мм (0,75 дюйма)
  • Шнек для стандартной нормы, 31,75 мм (1,25 дюйма)
  • Шнек для высокой нормы, 44 мм (1,75 дюйма)

ВАЖНО:

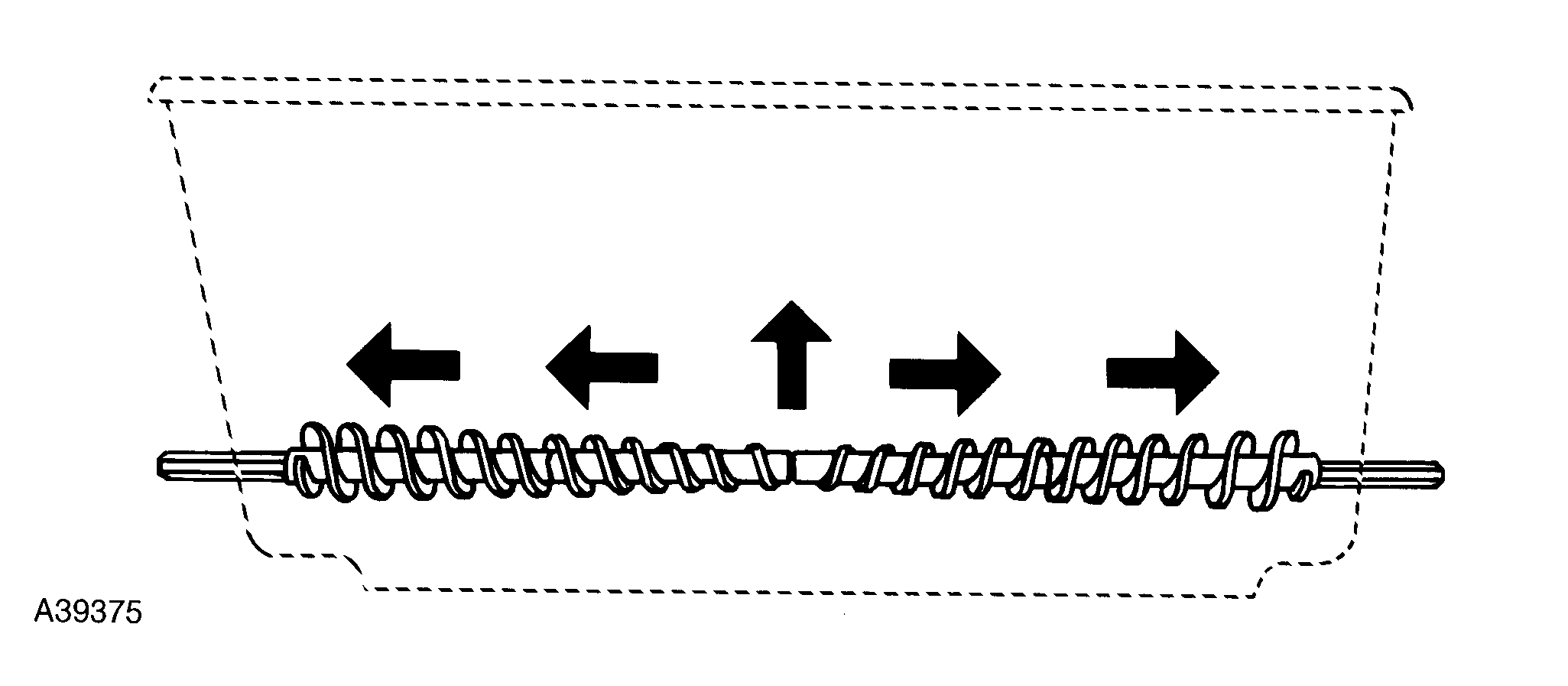

A39375
A39375-UN-01APR96

Установите шнеки на вал таким образом, чтобы при движении орудия вперед удобрение перемещалось к выгрузным трубам на концах банок. Шнеки должны устанавливаться меньшим концом конуса к центру банки.

ВАЖНО:

A39369
A39369-UN-13MAR96

При замене секций шнека в банках для удобрений проследите за тем, чтобы секции шнека в банках были отцентрированы. Снова установите муфты на секции шнека и закрепите просверленными штифтами.

OUO6074,0000E9E-59-20090506
