Установка и удаление дополнительных семяпроводов

1.
   A53216-UN-27OCT03


   A53298-UN-03NOV03


   A53218-UN-27OCT03


   A54328-UN-12MAY04

   A - Высевная трубка

   B - Крючок

   C - Штырек

   D - Пластины

   E - Передняя и задняя части

   Подсоедините жгут проводов монитора к жгуту проводов датчика.

---




2. ПРИМЕЧАНИЕ: Вставьте разъем жгута проводов в высевающий аппарат, одновременно вставляя семяпровод.

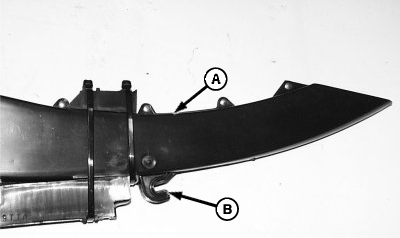

   Вставить семяпровод (A) в посадочный аппарат так, чтобы крюк (B) зацепился за установочный штифт (C).

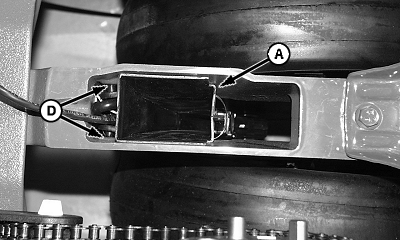

3. Поставьте семяпровод так, чтобы язычки (D) зашли в отверстия.

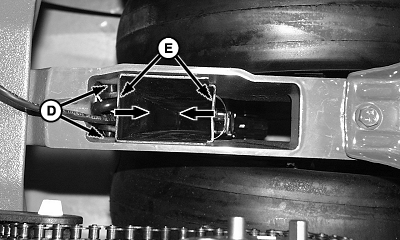

4. Для снятия семяпровода сжимать переднюю и заднюю части (E) трубы пальцами, пока лапки (D) не освободятся от отливки, и потянуть вверх.
