Замените ножи сошника и ограждение семяпровода

1. ВАЖНО: Старайтесь не допускать преждевременного износа. Не используйте новый нож с ранее использовавшимся ножом. Устанавливайте новые ножи парами.

   ПРИМЕЧАНИЕ: Если осуществляется только замена ограждения семяпровода, то правый нож снимать не требуется.

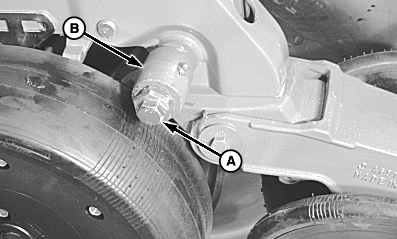

   A53246-UN-29OCT03

   A - Винт с головкой

   B - Поворотный шкворень

   Снимите винт с головкой (A), поворотный шкворень (В) и копирующее колесо с рядкового агрегата.

---




2.

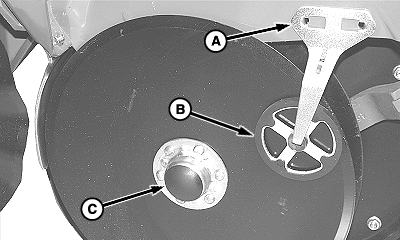

   A51073-UN-11NOV02

   A - Соединительный палец

   B - Скребок

   C - Колпак ступицы

   На высевающем аппарате, снабженном роторным или жестким скребком, извлеките наружу передний соединительный палец (А) и отсоедините узел скребка (В) от панелей корпуса сошника.

---




3. Снимите колпак (С) ступицы.

4. ВНИМАНИЕ: Дисковые ножи очень острые. Во избежание травм надевайте защитные рукавицы и обращайтесь с дисками осторожно.

   ПРИМЕЧАНИЕ: Не выбрасывайте распорные прокладки.

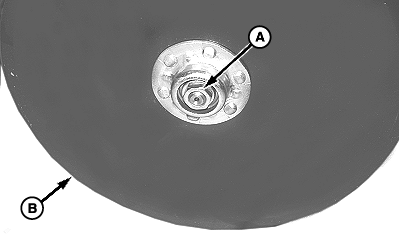

   A51112-UN-20NOV02

   A - Гайка и шайба

   B - Дисковое орудие

   Снимите гайку и плоскую шайбу (A).

---




5. Снять лопатку (B).

6. Снимите закаленные прокладки.

7. При замене ножей снимите нож с противоположной стороны рядкового агрегата. Если заменяется только ограждение семяпровода, то правый нож снимать не требуется.

8. ПРИМЕЧАНИЕ: Замените ограждение семяпровода, если оно сильно изношено.

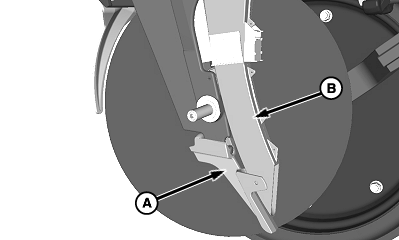

   A56479-UN-29JUN05

   A - Ограждение семяпровода

   B - Высевная трубка

   Снимите ограждение (А) семяпровода, повернув его по часовой стрелке и подав вперед.

---




9. При сборке отрегулируйте зону касания ножа. См. пункт “ОБСЛЕДОВАНИЕ И РЕГУЛИРОВКА НОЖЕЙ СОШНИКОВ” в данном разделе.

10. При сборке затяните гайку ножа и винт рычага копирующего колеса согласно спецификации.

    Наименование	Единица измерения	Спецификация
    Гайка ножа сошника	Крутящий момент	122 Нм (90 фунт-футов)
    Винт рычага копирующего колеса	Крутящий момент	271 Нм (200 фунт-футов)

11. Отрегулируйте копирующие колеса. См. пункт “РЕГУЛИРОВКА КОПИРУЮЩИХ КОЛЕС” в данном разделе.
