Устройство для внесения жидких удобрений QUIK-FILL™ — модели 1750, 1780

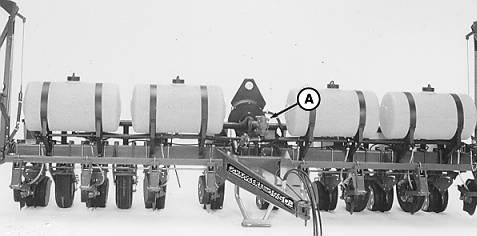

A74873-UN-13MAR12

A - Поршневой насос

Каждый бак для удобрений вмещает приблизительно 264 л (70 гал.) жидкости. Жидкое удобрение подается на сошники с помощью поршневого насоса (A).

ВНИМАНИЕ: Некоторые сельскохозяйственные химикаты опасны. Неправильный выбор или неправильное использование химиката может причинить вред людям, а также животным, растениям, почве или другому имуществу. ВО ИЗБЕЖАНИЕ ТРАВМЫ выберите химикат, подходящий для данного случая применения. Обращайтесь с ним и применяйте его с осторожностью. Следуйте указаниям изготовителя химикатов. Прежде чем подавать в систему жидкое удобрение, проверьте герметичность и исправность всех клапанов, фитингов, шланговых зажимов, заглушек и крышек. Регулярно проверяйте и заменяйте изношенные, треснутые или протекающие шланги и трубопровод.

При использовании жидких удобрений чрезмерно высокое давление может привести к разрыву бака. Как только баки устройства ЗАПОЛНЯТСЯ, немедленно ВЫКЛЮЧАЙТЕ насос питающего бака.

A36391-UN-22FEB94

A - Рукоятки защелок

B - Пылезащитный щиток

1. Закрыть отсечной клапан.

2. Освободите ручки-защелки (A) и снимите пылезащитную крышку (B).

3.
   A36392-UN-04MAR94

   A - Шланг питающего бака

   B - Рукоятки защелок

   C - Ниппель

   Ручками-защелками (В) прикрепите шланг (А) и переходник питающего бака к быстроразъемной муфте.

---




4. Откройте отсечной клапан (C).

5.
   A36836-UN-04MAR95

   Отсечной клапан насоса подачи удобрений

   A - Ниппель

   Перед заполнением баков закройте отсечной клапан (А) насоса подачи удобрений.

---




6. ВАЖНО: Рекомендуется в качестве насоса питающего бака использовать центробежный насос диаметром не более 40 мм (1 1/2 дюйма) с бензиновым двигателем мощностью 2,2–3,7 кВт (3–5 л.с.) Если используется центробежный насос диаметром 50 мм (2 дюйма) с бензиновым двигателем мощностью 3,7–5,5 кВт (5–7 1/2 л.с.), то рекомендуется, чтобы двигатель был наполовину задросселирован. Не рекомендуется использовать центробежный насос диаметром 75 мм (3 дюйма). Эти более мощные насосы могут превысить предельное давление устройства для внесения жидких удобрений, что приведет к повреждению баков для жидкости. Чрезмерное давление может вызвать утечки через уплотнения крышек баков и фитинги в днищах. Кроме того, возможно выпучивание корпуса бака, что, в свою очередь, может повлечь за собой образование трещин или разрыв корпуса.

   Система внесения жидких удобрений QUIK-FILL™ производит заполнение со скоростью 227–264 л (60–70 гал.) в минуту. Такая производительность заполнения питающего бака может быть достигнута с помощью центробежного насоса диаметром 40 мм (1,5 дюйма) и бензинового двигателя мощностью 2,2–3,7 кВт (3–5 л.с.).

   Если используется центробежный насос диаметром 50 мм (2 дюйма) с бензиновым двигателем мощностью 3,7–5,5 кВт (5–7,5 л.с.), то рекомендуется, чтобы двигатель был наполовину задросселирован.

   Запустите насос питающего бака и заполните баки.

7.
   A36476-UN-29MAR94


   A36837-UN-04MAR95

   A - Ниппель

   B - Клапаны

   Заполнив баки, выключите двигатель насоса питающего бака, закройте отсечной клапан (А) в точке заливки и закройте клапан питающего бака.

---




8. Снимите шланг питающего бака с орудия.

9. Откройте клапаны (B) к насосам подачи удобрений.
