Verstellen des Zugpendels

Das Zugpendel kann auf vier verschiedenen Längen eingestellt werden:

250 mm (9.8 in.), 350 mm (13.8 in.), 400 mm (15.7 in.) und 550 mm (21.7 in.).

Diese Maße geben den Abstand zwischen Zapfwellenende und Anhängepunkt des Zugpendels an.

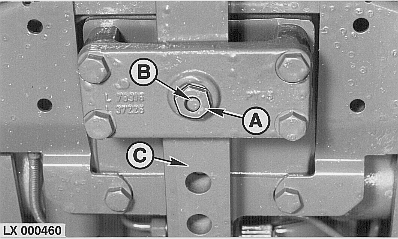

1. Sechskantstopfen (A) herausschrauben.
2. Sicherungsbolzen (B) herausnehmen.
3. Zugpendel (C) verstellen und Sicherungsbolzen wieder anbringen.
4. Sechskantstopfen (A) mit 250 N·m (185 lb-ft) festziehen.

AG,OU12401,224 -29-07APR00-1/1
