Antriebsriemen ersetzen

Entriegelung (A) drücken und Haube nach vorn ziehen.

AG,OU12401,270 -29-08APR00-1/8

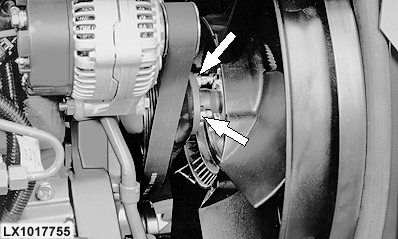

Haube öffnen und den Bügel (B) einrasten lassen (siehe Pfeil).

AG,OU12401,270 -29-08APR00-2/8

Verriegelung (A) nach unten drücken, Kühlerschutzgitter zur Seite abnehmen.

AG,OU12401,270 -29-08APR00-3/8

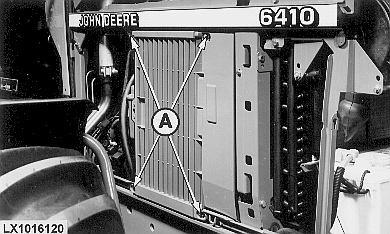

Die Muttern (A) lösen und Schutzgitter zur Seite abnehmen.

ACHTUNG: Nach Ende der Arbeit Lüfterschutzgitter wieder anbringen.

AG,OU12401,270 -29-08APR00-4/8

ACHTUNG: Massekabel (-) der Batterie abklemmen.

Die vier Sechskantmuttern lösen und Lüfterflügel nach vorne schieben.

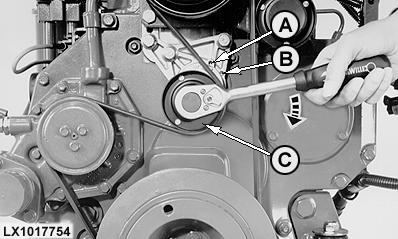

Sechskantschraube (Schlüsselweite 15 mm; 19/32 in.) der Spannrolle im Uhrzeigersinn (Pfeil) drehen bis die beiden Bohrungen (A) und (B) fluchten.

Einen Metallstift (Ø 5 mm; 0.2 in.) in die beiden fluchtenden Bohrungen stecken.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten und den Stift entfernen. Der Antriebsriemen-Spanner geht automatisch in die Spannstellung zurück.

A-Bohrung (Exzenter)
B-Bohrung (Grundplatte)
C-Spannrolle

AG,OU12401,270 -29-08APR00-5/8

Alten Antriebsriemen von den Riemenscheiben nehmen und durchschneiden.

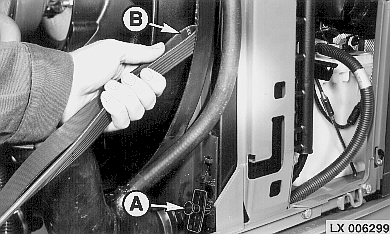

Die drei Spreiznieten (A) der Luftleithaube entfernen. Eine Schlaufe des neuen Antriebsriemens (B) zwischen Lüfterflügel und Luftleithaube schieben.

AG,OU12401,270 -29-08APR00-6/8

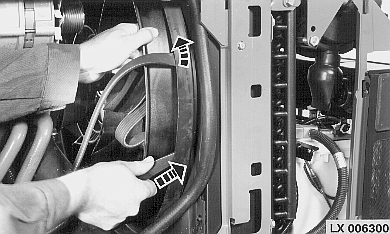

Lüfterflügel drehen und gleichzeitig Antriebsriemen durch Nachschieben um den Lüfterflügel legen.

AG,OU12401,270 -29-08APR00-7/8

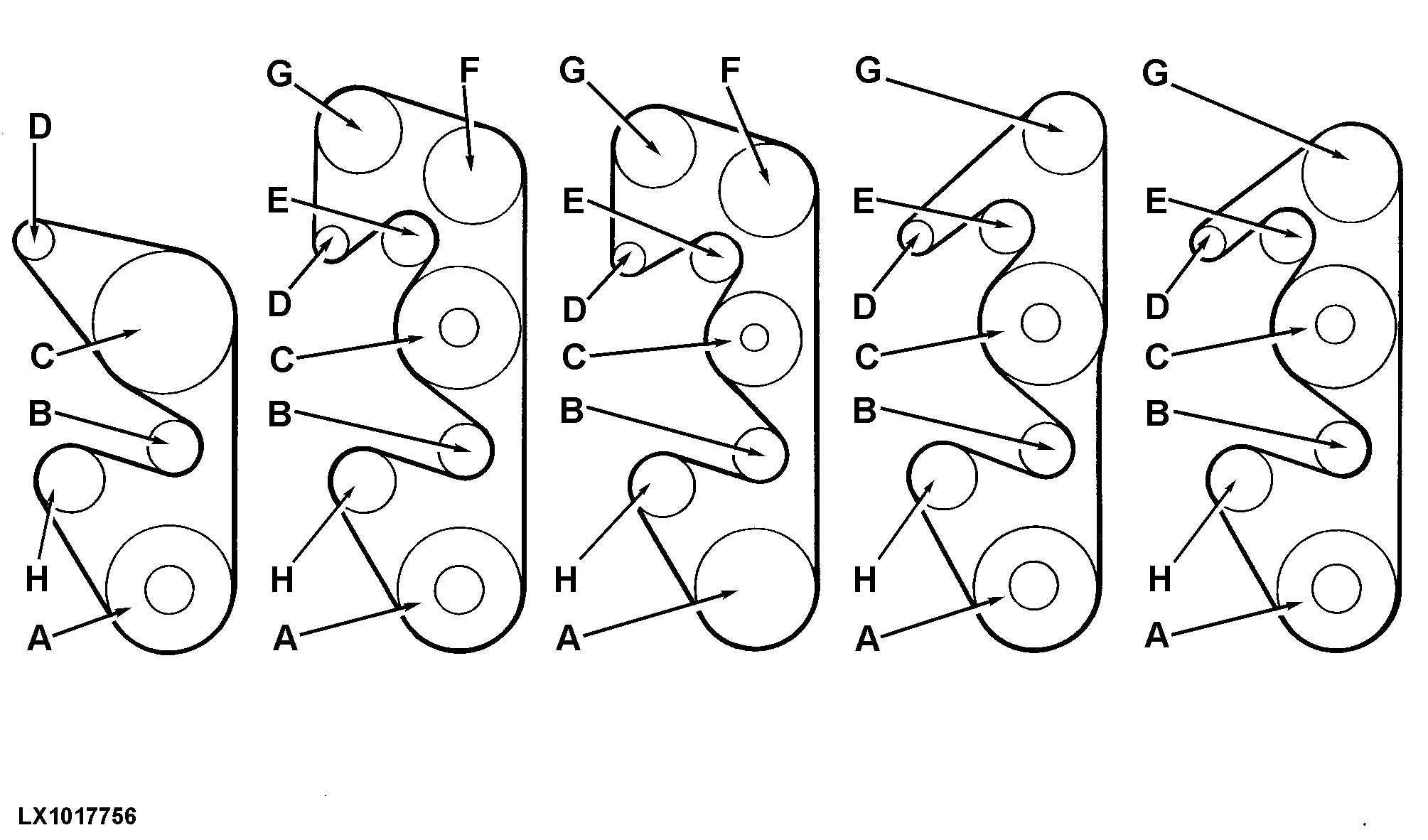

A-Kurbelwelle
B-Spannrolle

C-Gebläse
D-Drehstromgenerator

E-Umlenkrolle
F-Kompressor (Luftdruck)

G-Kompressor (Klimaanlage)
H-Wasserpumpe

Antriebsriemenspanner entspannen und Antriebsriemen entsprechend dem Laufschema auflegen.

Den weiteren Zusammenbau wie beim Ausbau durchführen.

AG,OU12401,270 -29-08APR00-8/8
