Fernsteuerzylinder

Der Einfahrhub kann mit dem Hubbegrenzer von 0 bis 203 mm (0-8 in.) eingestellt werden.

HINWEIS: Hubbegrenzer so drehen, daß der Anschlagfinger nicht an den Klemmhebel stößt.

Stößt der Hubbegrenzer an den Anschlagfinger an und der Bedienungshebel wird weiter in der Stellung "Einziehen" gehalten, so wird der Kolben langsam um weitere 38 mm (1.5 in.) eingezogen.

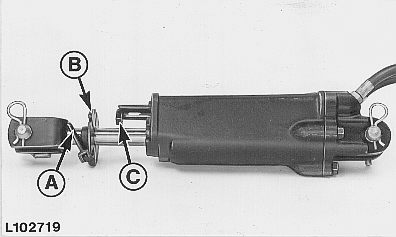

A-Klemmhebel
B-Hubbegrenzer
C-Anschlagfinger
