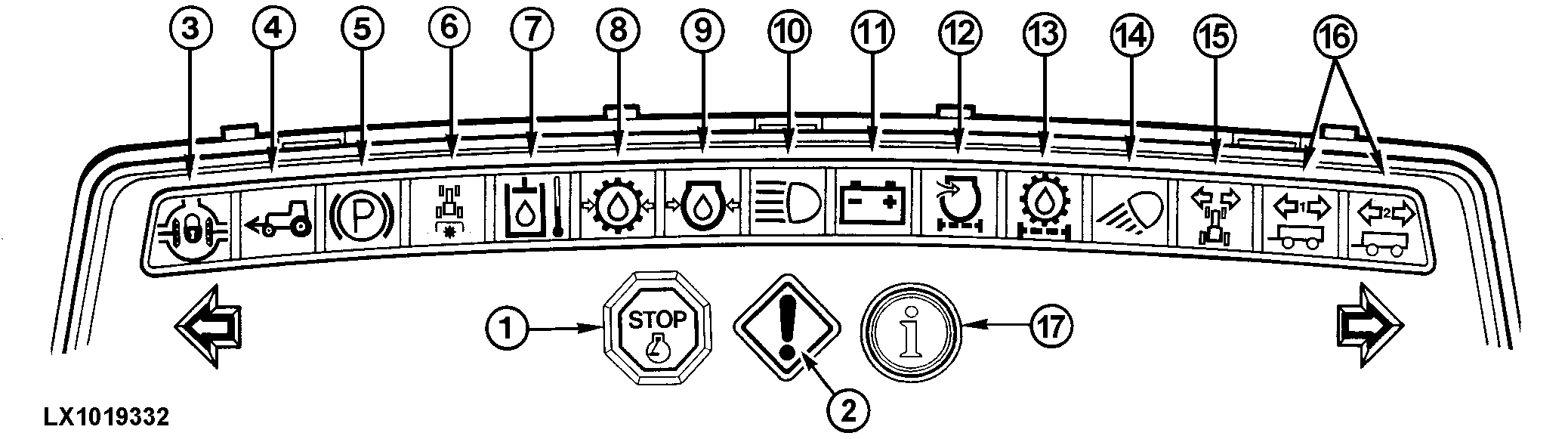

1-Die rote "STOP-Lampe" blinkt, wenn eine schwerwiegende Störung auftritt (Lampe 7, 8 oder 9 leuchten). SOFORT Motor abstellen und Ursache beseitigen.

2-Die gelbe "ACHTUNGS-Lampe" blinkt, wenn die Lampen 11, 12 oder 13 aufleuchten oder wenn bei laufendem Motor und eingelegtem Gang bzw. Fahrtrichtungshebel außerhalb Neutral die Handbremse angezogen ist.

3-Diese Lampe leuchtet bei eingeschalteter Differential-Sperre.

4-Diese Lampe leuchtet bei eingeschaltetem Frontantrieb.

5-Die Handbremskontrollampe leuchtet bei angezogener Handbremse und laufendem Motor auf. Zusätzlich kann eine akustische Handbrems-Warnanzeige eingebaut sein.

6-Diese Lampe leuchtet bei eingeschalteter Heckzapfwelle.

7-Diese Warnlampe leuchtet auf, wenn die Getriebe/Hydrauliköl-Temperatur zu hoch ist.

8-Leuchtet diese Warnlampe auf, so ist der Getriebe/Hydraulik-Öldruck zu niedrig. John Deere-Händler aufsuchen.

9-Leuchtet die Motoröldruck-Warnlampe bei laufendem Motor auf, Motor abstellen und Motorölstand überprüfen.

10-Die Fernlichtkontrollampe leuchtet bei eingeschaltetem Fernlicht auf.

11-Leuchtet die Ladekontrollampe bei laufendem Motor auf, so zeigt sie eine Störung am Generator an. Generatorkabel prüfen. Gegebenenfalls Generator vom John Deere-Händler überprüfen lassen.

12-Leuchtet die Luftfilterkontrollampe bei laufendem Motor auf, so muß der Luftfiltereinsatz gereinigt bzw. erneuert werden.

13-Diese Lampe leuchtet auf, wenn das Getriebe-Ölfilter verschmutzt ist oder die Öltemperatur zu niedrig ist.

14-Diese Lampe leuchtet bei eingeschalteten Gerätescheinwerfern.

15-Die Blinkkontrollampe blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

16-Die Blinkkontrollampe (für Anhänger) blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

17-Die Kontrollampe leuchtet, wenn bei eingeschalteter Zapfwelle der Motor gestartet wird.

OU12401,001014A -29-27OCT00-1/2

HINWEIS: Ist die Zapfwelle eingeschaltet und der Motor wird gestartet, so läuft die Zapfwelle nicht. Die Zapfwelle läuft erst, nachdem sie aus- und wieder eingeschaltet wird.

Die Kontrollampen 1, 2 und 11 leuchten beim Starten des Motors kurz auf. Nachdem der Motor läuft, müssen die Kontrollampen erlöschen.

OU12401,001014A -29-27OCT00-2/2
