Positionen der Dachluke

Die Dachluke kann hinten aufgestellt werden.

Es gibt zwei verschiedene Öffnungswinkel.

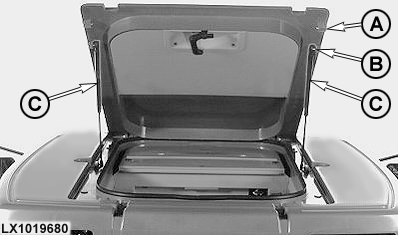

1. Zylinder in Position (A) befestigt = kleiner Öffnungswinkel
2. Zylinder in Position (B) befestigt = großer Öffnungswinkel

Zur Änderung des Öffnungswinkels, den Lagerbolzen des Zylinders (C) herausdrehen und in der gewünschten Position (A) oder (B) eindrehen.

HINWEIS: Für bestimmte Länder kann der Öffnungswinkel der Dachluke aus gesetzlichen Gründen nicht verändert werden.

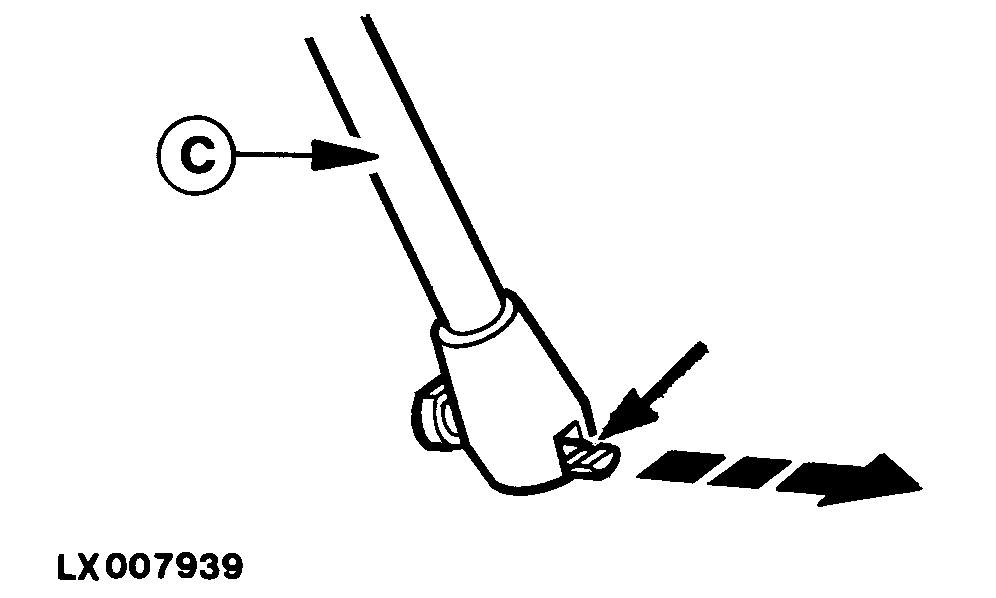

Zum Aushängen der Zylinder (C), den Stift mit einem spitzen Gegenstand herausziehen und Zylinder (C) aushängen.

Zum Einhängen, Zylinder (C) auf dem Lagerbolzen anordnen und Stift hineindrücken.

OU12401,0010162 -29-28OCT00-1/1
