Fanghaken-Unterlenker

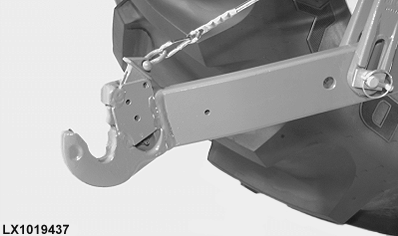

Diese Unterlenker sind für Anbaugeräte der Kategorie II oder Kategorie IIIN vorgesehen. Mit den Fanghaken kann das An- und Abhängen eines Gerätes vom Sitz aus vorgenommen werden.

Zum Öffnen der Fanghaken an der Zugleine ziehen.

Zum Schließen der Fanghaken Zugleine loslassen.

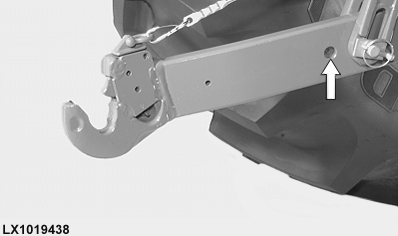

HINWEIS: Bei sehr schweren, kurzbauenden Geräten können die Hubspindeln in der hinteren Bohrung der Unterlenker angebracht werden. Dadurch verringert sich zwar die Hubhöhe, aber die Hubkraft wird erhöht.

OU12401,0010170 -29-28OCT00-1/3

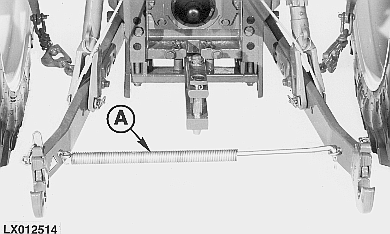

1. Unterlenker mit der Einstellstange (A) - falls vorhanden - auf das Maß für Geräte der Kategorie II einstellen.

2. Den Traktor mit abgelassenen Unterlenkern so weit zurückfahren, bis sich die Fanghaken unter den Anhängebolzen des Gerätes befinden.

3. Unterlenker so weit anheben, bis die Fanghaken die Anhängebolzen aufgenommen und durch Verriegelung gesichert haben.

4. Den Oberlenker auf die erforderliche Länge einstellen und mit dem oberen Anhängepunkt des Gerätes verbinden.

WICHTIG: Vergewissern Sie sich, daß das Anhängegerät richtig verriegelt ist.

OU12401,0010170 -29-28OCT00-2/3

1. Gerät ablassen.

2. Den Oberlenker vom Gerät abnehmen und in die Transporthalterung einhängen.

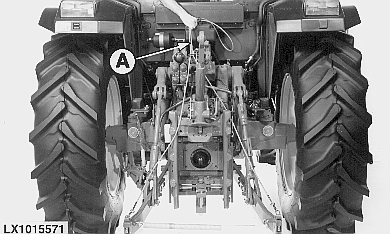

3. Zugleine (A) ziehen und die Unterlenker so weit ablassen, bis sich die Fanghaken frei unter den Anhängebolzen des Geräts befinden.

4. Traktor nach vorn fahren.

OU12401,0010170 -29-28OCT00-3/3
