Frontgewichte montieren

Am Traktor können die folgenden Kombinationen aus Grundgewicht (A) und Zusatzgewichten (B) angebaut werden:

  Grundgewicht (A)
Traktoren
 75 kg
(165 lb)		 80 kg
(175 lb)		 Anzahl der Zusatzgewichte
6010 x x 10
6110 x x 10
6210 x x 12
6310 x x 14
6410 x x 14



WICHTIG: Die Befestigungsschrauben (C) des Grundgewichtes (A) mit 570 N·m (420 lb-ft) und die Schrauben (E) der Zusatzgewichte (B) mit 230 N·m (170 lb-ft) festziehen.

Jedes Zusatzgewicht wiegt 50 kg (110 lb). Je 10 kg (22 lb) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, daß sie ein Fangmaul (D) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.

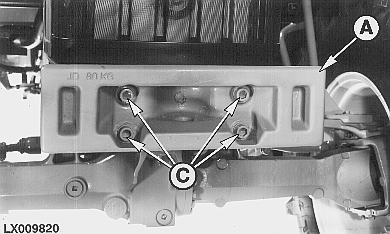

LX009820

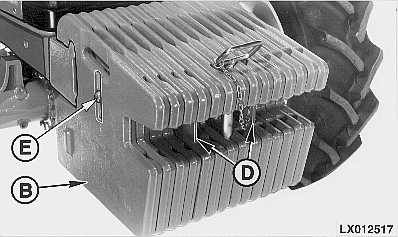

LX012517


A-Grundgewicht
B-Zusatzgewichte
C-Befestigungsschrauben Grundgewicht
D-Fangmaul
E-Befestigungssschrauben Zusatzgewichte

OU12401,0010177 -29-28OCT00-1/1
