Getriebe/Hydraulikölwechsel

1. Motor anlassen und einige Hydraulik-Funktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker und Frontgeräte ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Handbremse anziehen. (Getriebe in Neutralstellung)

5. Ablaßschrauben (A) ausschrauben.

6. Getriebe/Hydraulikölfilter (B) erneuern.

7. Verschlußschraube (C) ausschrauben, Ansaugsieb herausnehmen und in Kraftstoff auswaschen.

8. Vor Einfüllen des frischen Öls das Ansaugsieb einsetzen, Dichtungen erneuern und die Ablaßschrauben mit 50 N·m (35 lb-ft) dichtfest anziehen.

9. Getriebe/Hydrauliköl in das Getriebegehäuse einfüllen.

10. Motor kurz laufen lassen und einige Hydraulik-Funktionen ausführen. Unterlenker ablassen.

11. Motor abstellen und fünf Minuten warten.

12. Ölstand überprüfen. Er soll bei der oberen Markierung des Ölmeßstabes liegen. Ist dies nicht der Fall, Ölstand korrigieren.

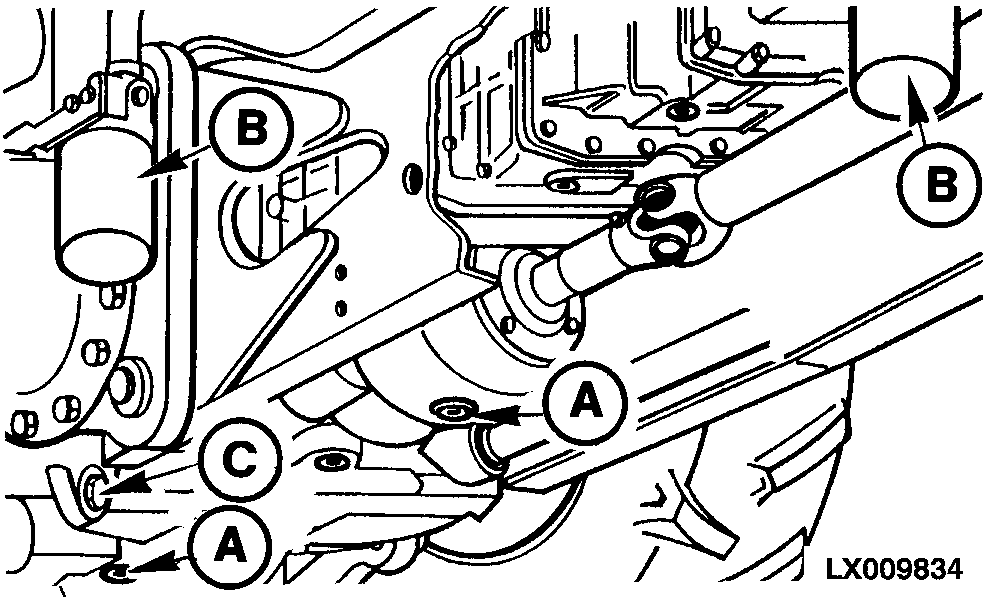

LX009834


A-Ablaßschrauben
B-Getriebe/Hydraulikölfilter
C-Verschlußschraube

Füllmengen:
SyncroPlus-Getriebe mit 12/4 Gängen... 52 Liter (13.7 U.S.gal.)
Power Reverser-Getriebe mit 16/16 Gängen... 52 Liter (13.7 U.S.gal.)
PowrQuad-Getriebe mit 16/16... 49 Liter (12.9 U.S.gal.)
Bei Kriechgang zusätzlich...  1 Liter (0.3 U.S.gal.)
Bei Frontantrieb zusätzlich...  3 Liter (0.8 U.S.gal.)



OU12401,0010192 -29-30OCT00-1/1
