Lenkeinschlag begrenzen

Bei einigen Spurweiten muß der Lenkeinschlag auf geringere Werte als 50° begrenzt werden (siehe Tabelle).

Das Maß (L) auf die in der Tabelle angegebenen Werte einstellen und anschließend die Kontermutter (K) mit 200 N·m (150 lb-ft) anziehen.

HINWEIS: Der Lenkeinschlag muß an beiden Rädern gleich sein.

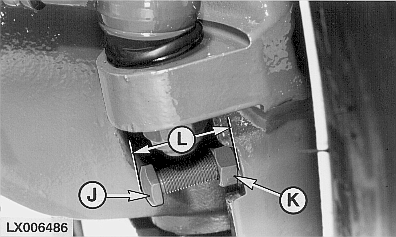

LX006486


J-Einstellschraube, Lenkeinschlag
K-Kontermutter
L-Einstellmaß

  Position von Felge und Schüssel (siehe vorherige Seite)
    A B C D E F G
    Maß L Maß L Maß L Maß L Maß L Maß L Maß L
  Bereifung mm in. mm in. mm in. mm in. mm in. mm in. mm in.
Standard- Spurweiten 12.4-24 - - 62 2.4 52 2.0 36 1.4 22 0.9 22 0.9 22 0.9
  13.6-24 - - 73 2.9 64 2.5 50 2.0 36 1.4 22 0.9 22 0.9
  14.9-24 - - - - 71 2.8 62 2.4 48 1.9 38 1.5 24 0.9
  380/70-24 - - - - 64 2.5 55 2.2 41 1.6 29 1.1 22 0.9
  420/70-24 - - - - 73 2.9 59 2.3 48 1.9 34 1.3 24 0.9
  480/65-24 - - - - - - 75 3.0 66 2.6 52 2.0 41 1.6
  11.2-28 - - 64 2.5 48 1.9 34 1.3 22 0.9 22 0.9 22 0.9

12.4-28
 -
 -
 71
 2.8
 64
 2.5
 50
 2.0
 34
 1.3
 24
 0.9
 22
 0.9
Mit 60 mm (2.36 in.) Distanzstücken 12.4-24 62 2.4 52 2.0 36 1.4 22 0.9 22 0.9 22 0.9 22 0.9
  13.6-24 73 2.9 64 2.5 50 2.0 36 1.4 22 0.9 22 0.9 22 0.9
  14.9-24 - - 71 2.8 62 2.4 48 1.9 38 1.5 24 0.9 22 0.9
  380/70-24 - - 64 2.5 55 2.2 41 1.6 29 1.1 22 0.9 22 0.9
  420/70-24 - - 73 2.9 59 2.3 48 1.9 34 1.3 24 0.9 22 0.9
  480/65-24 - - - - 75 3.0 66 2.6 52 2.0 41 1.6 22 0.9
  11.2-28 64 2.5 48 1.9 34 1.3 22 0.9 22 0.9 22 0.9 22 0.9

12.4-28
 71
 2.8
 64
 2.5
 50
 2.0
 34
 1.3
 24
 0.9
 22
 0.9
 22
 0.9
Umschlagräder
 12.4-24
 -
 -
 -
 -
 52
 2.0
 36
 1.4
 -
 -
 -
 -
 -
 -
Mit 60 mm (2.36 in.) Distanzstücken 12.4-24 - - - - 36 1.4 22 0.9 - - - - - -

Neue Reifengröße
= Größe
Neue Reifengröße
= Größe
320/85-24 12.4-24 320/85-28 12.4-28
340/85-24 13.6-24
380/85-24 14.9-24



OU12401,00101AD -29-01NOV00-1/1
