OMAL152759: Traktoren 6020, 6120, 6220, 6320, 6420 und 6420S , Block File: OU12401_00009B2_29

Allgemeine Bedienung und Einstieg in den Programmablauf

Diagnose mit Digitalanzeige

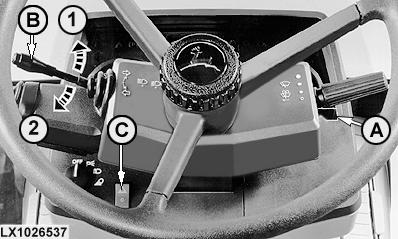

A-Roll-Modus-Schalter
B-Blinkerhebel
C-Warnblinkschalter
1-Blinklicht rechts
2-Blinklicht links

Allgemeine Bedienung
	Traktor mit Digitalanzeige ohne elektronische Fahrerunterstützung (HMS II)	Traktor mit Digitalanzeige und elektronische Fahrerunterstützung (HMS II)
Einstieg in den Programmablauf	Hauptschalter in die Stellung "Ein" bringen, mindestens 4 Sekunden warten und dann den Roll-Modus-Schalter (A) ziehen und halten
Steuereinheiten anwählen	Blinkerhebel (B) 1 mal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) 2 mal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Steuereinheiten bestätigen	Warnblinkschalter (C) ein/ausschalten
Verlassen der Steuereinheit	Blinkerhebel (B) mindestens 2 Sekunden zum Lenkrad ziehen (Lichthupe)
Adressen anwählen (1er Schritte)	Blinkerhebel (B) 1 mal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) 2 mal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Adressen anwählen (10er Schritte)	Blinkerhebel (B) in Richtung 1 oder 2 einrasten
Adressen anwählen (10er Schritte unterbrechen)	Blinkerhebel (B) abschalten
Eingabe-Adressen (INP) aufrufen	Blinkerhebel (B) kurz zum Lenkrad ziehen (Lichthupe)
Einsteigen in Eingabe-Adresse (INP)	Warnblinkschalter (C) ein/ausschalten
Information (Zahlenwert) auswählen	Blinkerhebel (B) 1 mal in Richtung 1 oder 2 schalten/abschalten	Blinkerhebel (B) 2 mal kurz hintereinander in Richtung 1 oder 2 schalten/abschalten
Weiterschalten zwischen den einzelnen Informationen (Zahlenwerten)	Blinkerhebel (B) kurz zum Lenkrad ziehen (Lichthupe)
Informationen speichern	Warnblinkschalter (C) ein/ausschalten
Abbrechen eines Vorganges	Blinkerhebel (B) mindestens 2 Sekunden zum Lenkrad ziehen (Lichthupe)
Diagnosecodes löschen	nach Anzeige "CLr?" Warnblinkschalter ein/ausschalten

OU12401,00009B2 -29-02FEB02-1/1

Digitalanzeige Standard

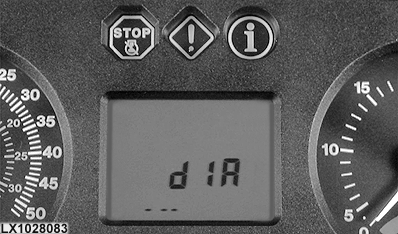

Die Digitalanzeige zeigt zunächst "diA". Nach dem Anwählen und Bestätigen einer Steuereinheit wechselt die Anzeige.

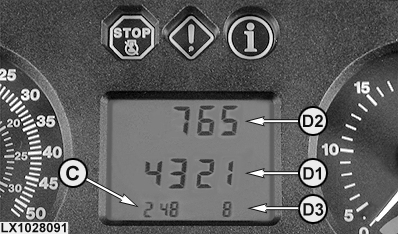

Die linke Seite der unteren Reihe (C) der Digitalanzeige zeigt die Adresse an.

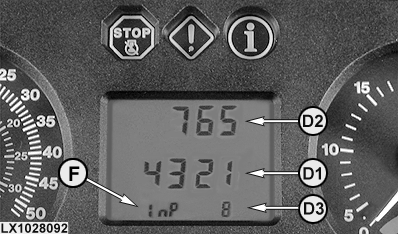

Handelt es sich um eine Eingabe-Adresse, wechselt die Anzeige zwischen der Adresse und "InP" (F).

Die mittlere Reihe (D1) der Digitalanzeige zeigt die Information an. Reichen die vier Ziffern nicht aus, werden zusätzlich die drei Ziffern der obere Reihe (D2) und eine Ziffer in der unteren Reihe rechts (D3) benutzt. Ein ingesamt aus 8 Ziffern bestehender Diagnosecode (6 Vorkommastellen, 2 Nachkommastellen) würde also wie folgt angezeigt:

Die (von links gelesen) ersten 3 Ziffern werden an der Position (D2) angezeigt
Die nächsten 4 Ziffern werden an Position (D1) angezeigt
Die letzte Ziffer wird an Position (D3) angezeigt.

C-Adresse
D1-Information
D2-Information
D3-Information
F-Eingabe-Adresse

OU12401,00009B2 -29-02FEB02-1/1

Digitalanzeige mit Fahrerinformation

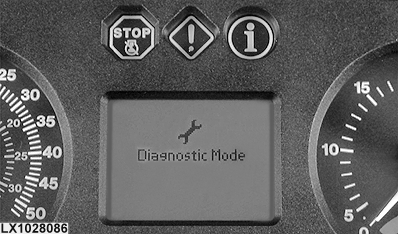

Die Digitalanzeige mit Fahrerinformation zeigt zunächst "Diagnostic Mode". Nach dem Anwählen und Bestätigen einer Steuereinheit wechselt die Anzeige.

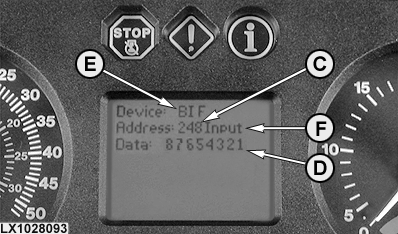

Die obere Reihe (E) der Digitalanzeige zeigt die Steuereinheit (Device) an.

Die mittlere Reihe (C) der Digitalanzeige zeigt die Adresse (Address) an.

Handelt es sich um eine Eingabe-Adresse, wird dies durch "Input" (F) hinter der Adresse angezeigt.

Die untere Reihe (D) der Digitalanzeige zeigt die Information (Data) an.

C-Adresse
D-Information (Anzeigestelle 1 - 8)
E-Steuereinheit
F-Eingabe-Adresse

OU12401,00009B2 -29-02FEB02-1/1

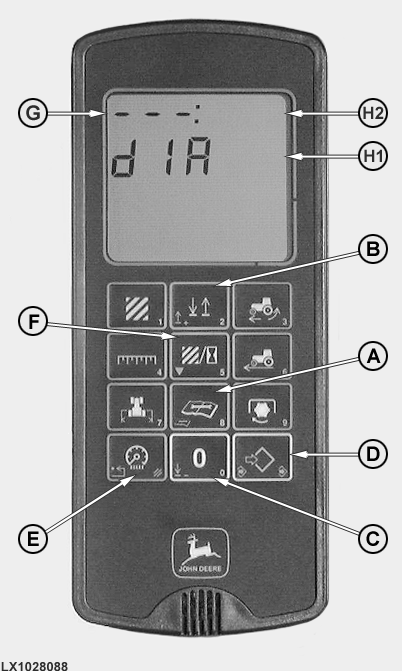

A-Taste "Wartung"
B-Taste "2" (Auf)
C-Taste "0" (Ab)
D-Taste "Eingabe/Speichern"
E-Taste "Löschen"
F-Taste "5"
G-Adresse
H1-Information
H2-Information

OU12401,00009B2 -29-02FEB02-1/1

Diagnose mit Leistungsmonitor

Allgemeine Bedienung
Einstieg in den Programmablauf	Hauptschalter in die Stellung "Ein" bringen, mindestens 8 Sekunden warten und dann die Taste "Wartung" (A) drücken und halten
Steuereinheiten anwählen	Taste "2" (B) oder Taste "0" (C) drücken
Steuereinheiten bestätigen	Taste "Eingabe/Speichern" (D) drücken
Verlassen der Steuereinheit	Taste "Löschen" (E) drücken
Adressen anwählen (1er Schritte)	Taste "2" (B) oder Taste "0" (C) drücken
Adressen anwählen (10er Schritte)	Taste "2" (B) oder Taste "0" (C) lang drücken
Eingabe-Adresse (INP) aufrufen	Taste "5" (F) drücken
Einsteigen in Eingabe-Adresse (INP)	Taste "Eingabe/Speichern" (D) drücken
Information (Zahlenwert) eingeben	Zahlentasten drücken
Informationen speichern	Taste "Eingabe/Speichern" (D) drücken
Abbrechen eines Vorganges	Taste "Löschen" (E) drücken
Diagnosecodes löschen	nach Anzeige "CLr?" Taste "Eingabe/Speichern" (D) drücken

OU12401,00009B2 -29-02FEB02-1/1

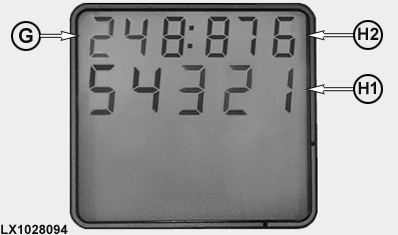

Anzeige

Die obere Reihe der Anzeige wird durch einen Doppelpunkt getrennt.

Die linke drei Ziffern der oberen Reihe zeigen die Adresse (G) an.

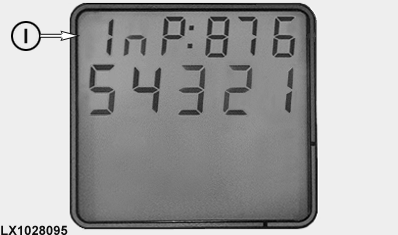

Handelt es sich um eine Eingabe Adresse, wechselt die Anzeige zwischen der Adresse und "InP" (I).

Die untere Reihe zeigt die Informationen (H1) an. Reichen die fünf Ziffern nicht aus, werden zusätzlich die drei rechten Ziffern der oberen Reihe (H2) benutzt. Ein ingesamt aus 8 Ziffern bestehender Diagnosecode (6 Vorkommastellen, 2 Nachkommastellen) würde also wie folgt angezeigt:

Die (von links gelesen) ersten 3 Ziffern werden an der Position (H2) angezeigt
Die nächsten 5 Ziffern werden an Position (H1) angezeigt

G-Adresse
H1-Information
H2-Information
I-Eingabe-Adresse

OU12401,00009B2 -29-02FEB02-1/1

Einstieg in den Programmablauf

- - -1/1

Einstieg in den Programmablauf mittels Digitalanzeige

Hauptschalter muß länger als 4 Sekunden auf "IGN" geschaltet sein.

Roll-Modus-Schalter (RMS) (A) betätigen und festhalten.

RMS solange festhalten, bis Anzeige auf " Dia " wechselt.
