Sicherungs- und Relaiskästen bei Traktoren mit Kabine, ohne AutoPowr

Sicherungs- und Relaiskästen

HINWEIS: Bei bestimmten Traktorausrüstungen sind nicht alle in der Folge gezeigten Sicherungen und Relais vorhanden.

Die Sicherungs- und Relaiskästen befinden sich hinter dem Fahrersitz unterhalb des Heckfensters.

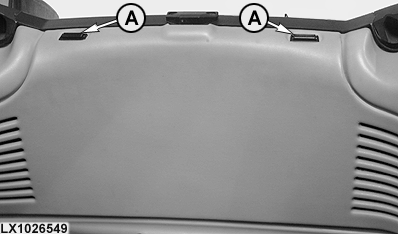

Entriegelungen (A) drücken und Verkleidungsteil wegnehmen.

LX1026549

OU12401,0000CE7 -29-01MAR03-1/12



A-Relaiskasten K01
B-Relaiskasten K02
C-Sicherungskasten F03
D-Sicherungskasten F04
E-Sicherungskasten F05
F-Sicherungskasten F06
G-Sicherungskasten F07
H-Relaiskasten K08
I-Relaiskasten K09
J-Relaiskasten K10

LX1029026

OU12401,0000CE7 -29-01MAR03-2/12

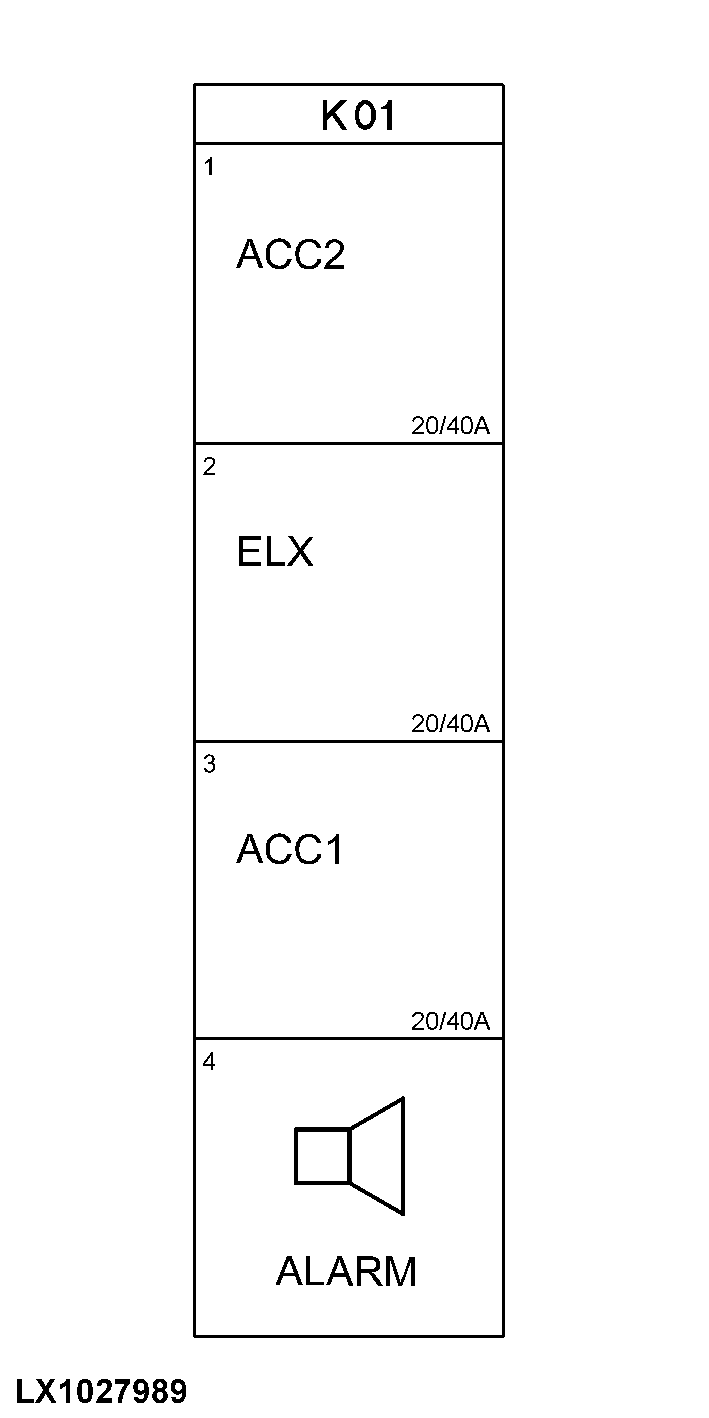

Relais (Relaiskasten K01)
K01/1 Relais für Zubehör K01/2 Relais für Stromversorgung der Elektronik K01/3 Relais für Zubehör K01/4 Warntongeber
LX1027989

OU12401,0000CE7 -29-01MAR03-3/12

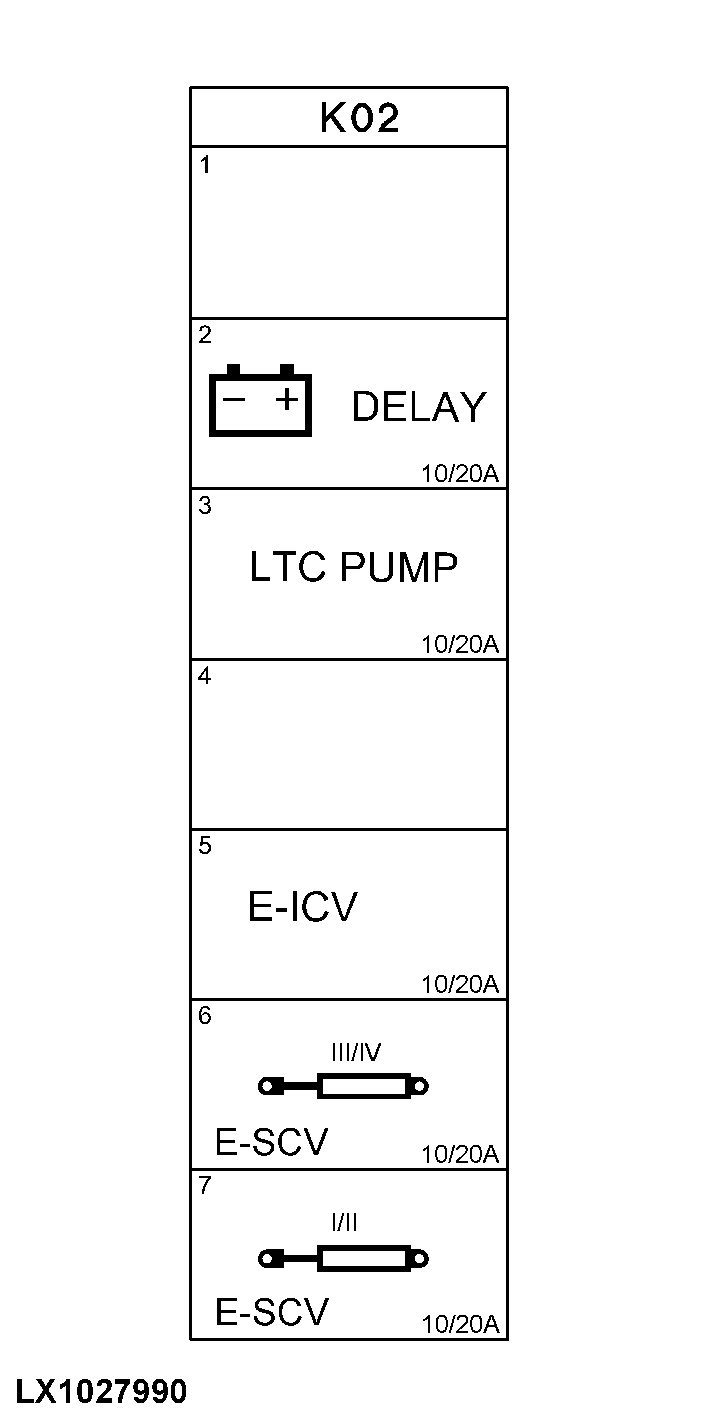

Relais (Relaiskasten K02)
K02/1 Nicht belegt K02/2 Relais für Drehstrom-Generator K02/3 Nicht belegt K02/4 Nicht belegt K02/5 Relais für Stromversorgung E-ICV K02/6 Nicht belegt K02/7 Nicht belegt
LX1027990

OU12401,0000CE7 -29-01MAR03-4/12

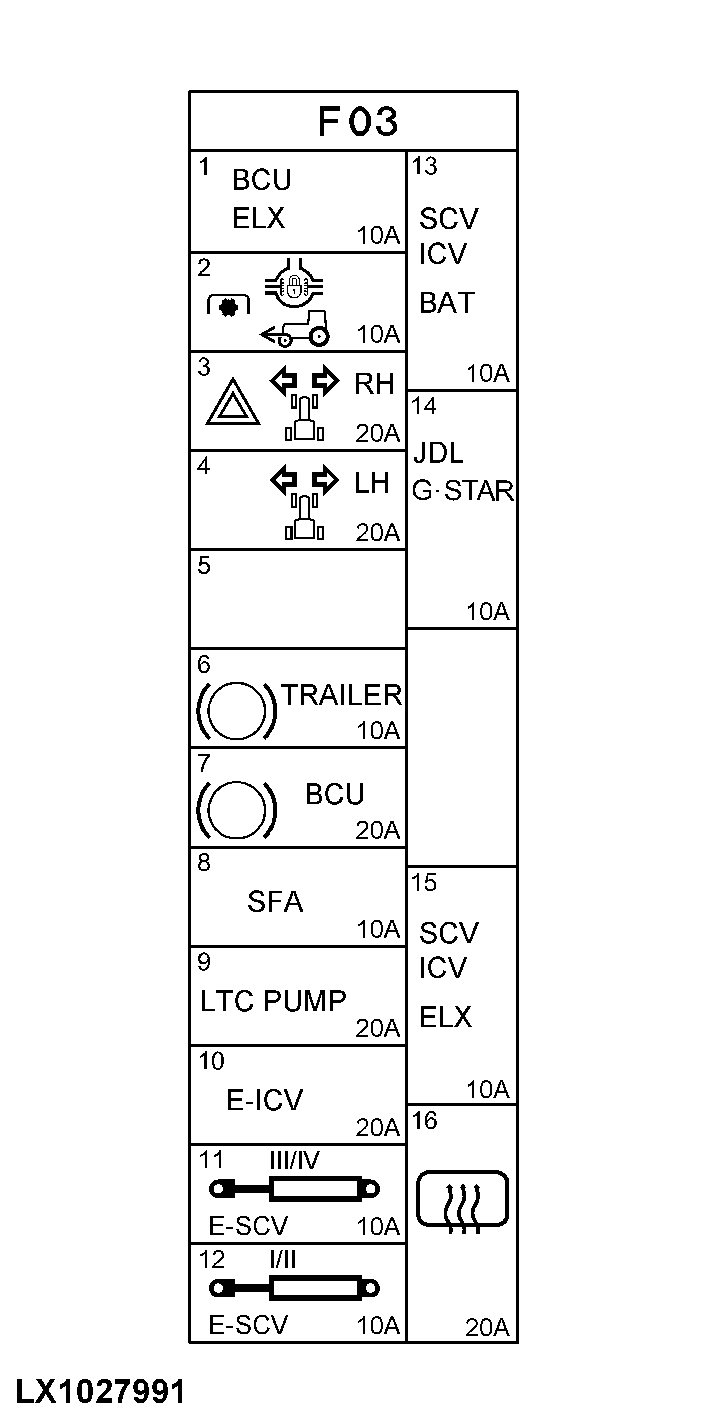

Sicherungen (Sicherungskasten F03)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F03/01 10 A Steuereinheit BCU (Stromversorgung) F03/02 10 A Steuereinheit BCU (Zapfwelle, Frontantrieb, Differentialsperre, HMS II, Handbremse, Radgeschwindigkeitsgeber, Radar) F03/03 20 A Blinklicht rechts, Warnblinkanlage F03/04 20 A Blinklicht links F03/05 Nicht belegt F03/06 10 A Bremslicht F03/07 20 A Bremsschalter F03/08 10 A Steuereinheit SFA (Batteriestrom) F03/09 Nicht belegt F03/10 20 A Stromversorgung E-ICV F03/11 Nicht belegt F03/12 Nicht belegt F03/13 10 A Steuereinheit SIC (Batteriestrom) F03/14 10 A JDLink, GreenStar F03/15 10 A Steuereinheit SIC (Stromversorgung) F03/16 20 A Heizbare Heckscheibe
LX1027991

OU12401,0000CE7 -29-01MAR03-5/12

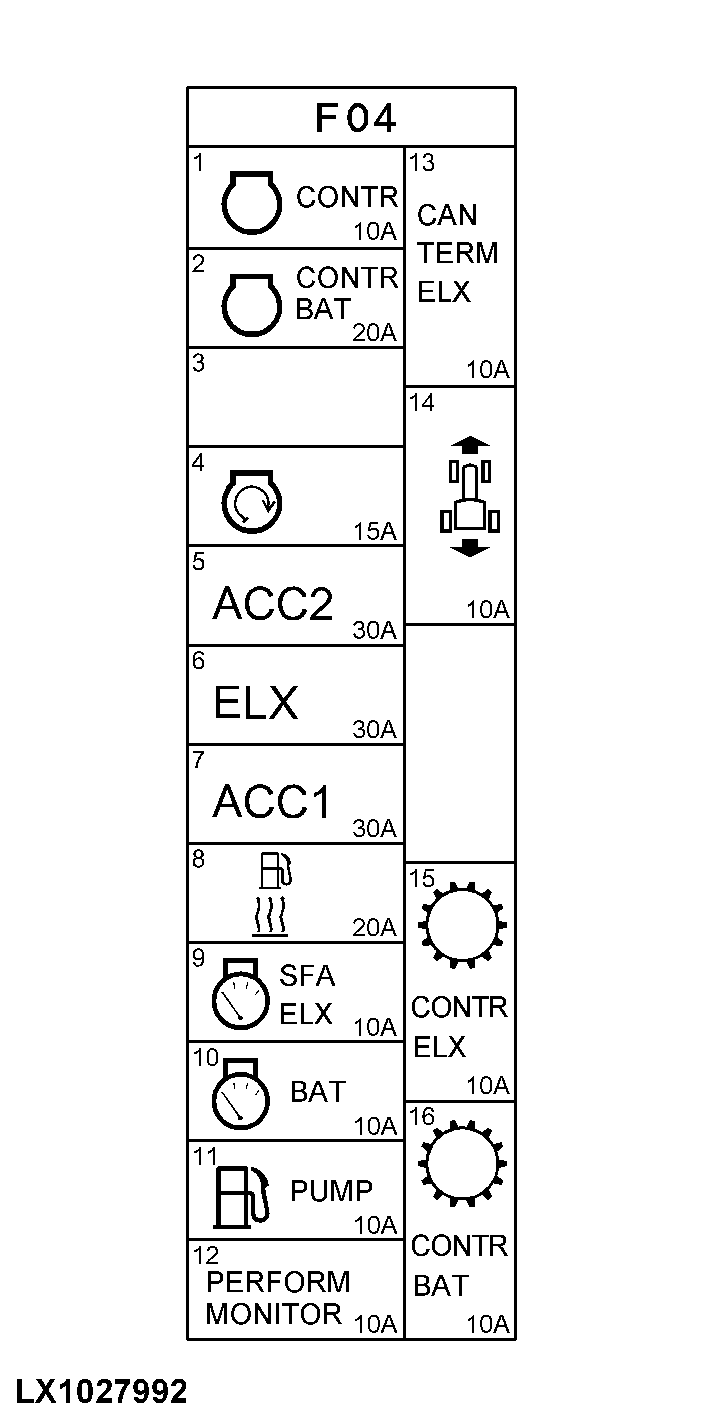

Sicherungen (Sicherungskasten F04)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F04/01 10 A Steuereinheit ECU (Stromversorgung) F04/02 20 A Steuereinheit ECU (Batteriestrom) F04/03 Nicht belegt F04/04 15 A Hauptschalter (BAT) F04/05 30 A Zubehör F04/06 30 A Stromversorgung der Elektronik F04/07 30 A Zubehör F04/08 20 A Kraftstoffvorwärmer F04/09 10 A Instrumenteneinheit, Steuereinheit SFA (Stromversorgung) F04/10 10 A Instrumenteneinheit (Batteriestrom) F04/11 10 A Kraftstoffpumpe, Abstellventil der Einspritzpumpe F04/12 10 A Leistungsmonitor PRF F04/13 10 A CAN-BUS-Abschluß, Servicesteckdose F04/14 10 A Elektrische Fahrtrichtungsbetätigung F04/15 10 A Steuereinheit EPC (Stromversorgung) F04/16 10 A Steuereinheit EPC (Batteriestrom)
LX1027992

OU12401,0000CE7 -29-01MAR03-6/12

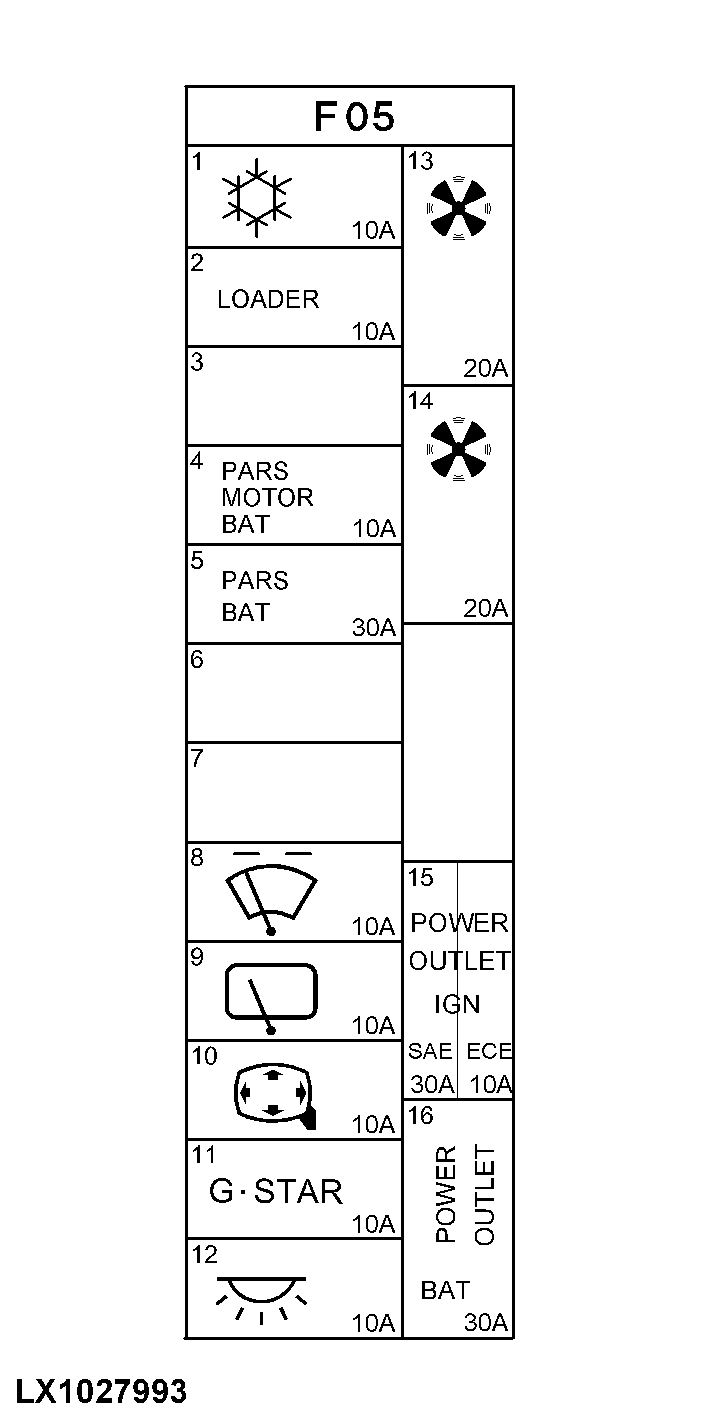

Sicherungen (Sicherungskasten F05)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F05/01 10 A Klimaanlage, Relais für Gebläse F05/02 10 A 2-poliger Stecker Frontlader F05/03 Nicht belegt F05/04 Nicht belegt F05/05 Nicht belegt F05/06 Nicht belegt F05/07 Nicht belegt F05/08 10 A Scheibenwisch- und Waschanlage vorn F05/09 10 A Scheibenwisch- und Waschanlage hinten F05/10 10 A Elektrische Rückspiegel F05/11 10 A GreenStar, Steuereinheit TEC (Stromversorgung) F05/12 10 A Kabineninnenleuchte, Radio (Batteriestrom) F05/13 20 A Gebläse F05/14 20 A Gebläse F05/15 10 A 3-polige Steckdose, Steckdosenleiste (Stomversorgung) F05/16 30 A 3-polige Steckdose, Steckdosenleiste (Batteriestrom)
LX1027993

OU12401,0000CE7 -29-01MAR03-7/12

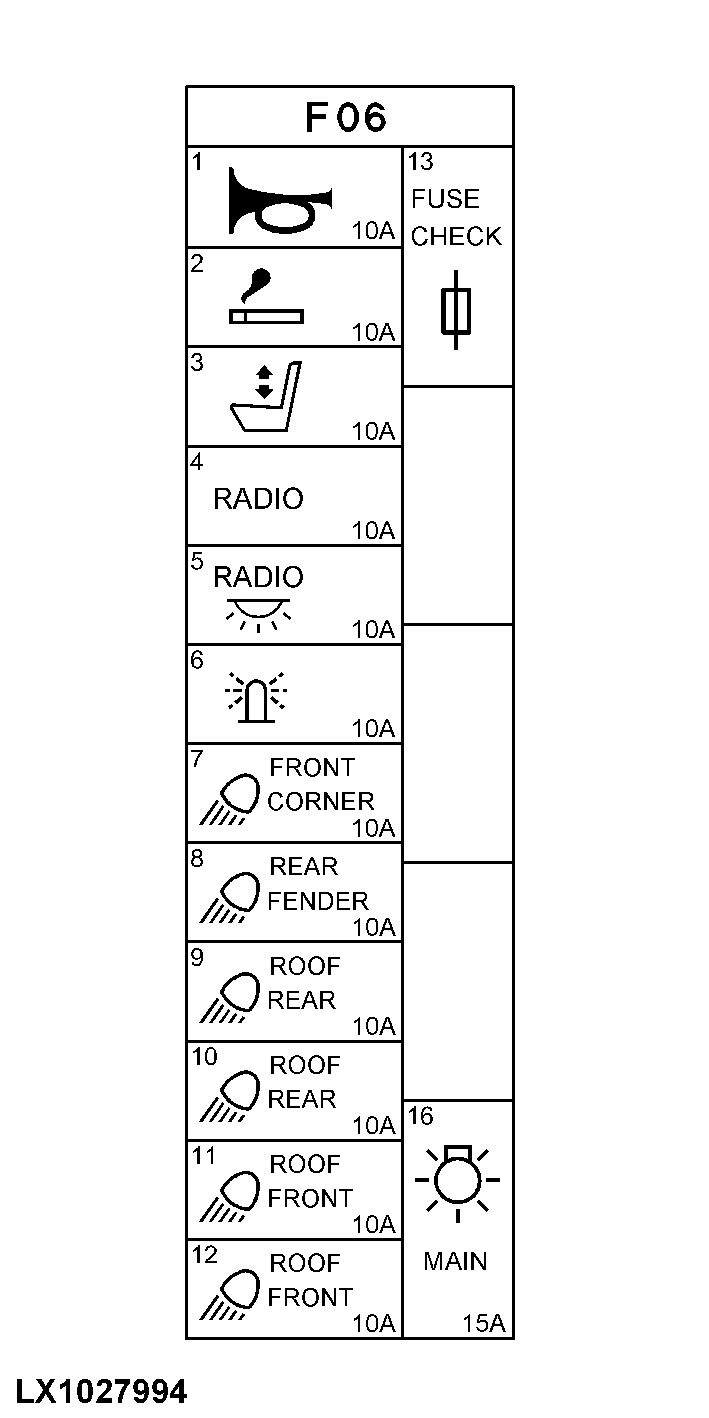

Sicherungen (Sicherungskasten F06)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F06/01 10 A Signalhorn F06/02 10 A Zigarrenanzünder F06/03 10 A Fahrersitz F06/04 10 A Radio (Stromversorgung) F06/05 10 A Konsolenleuchte, Radiobeleuchtung F06/06 10 A Rundumleuchte F06/07 10 A Gerätescheinwerfer Frontgrill F06/08 10 A Gerätescheinwerfer am Kotflügel hinten F06/09 10 A Gerätescheinwerfer am Kabinendach hinten, außen F06/10 10 A Gerätescheinwerfer am Kabinendach hinten, innen F06/11 10 A Gerätescheinwerfer am Kabinendach vorn, außen F06/12 10 A Gerätescheinwerfer am Kabinendach vorn, innen F06/13 Prüfvorrichtung für Sicherungen F06/14 Nicht belegt F06/15 Nicht belegt F06/16 15 A Lichtschalter (Klemme B)
LX1027994

OU12401,0000CE7 -29-01MAR03-8/12

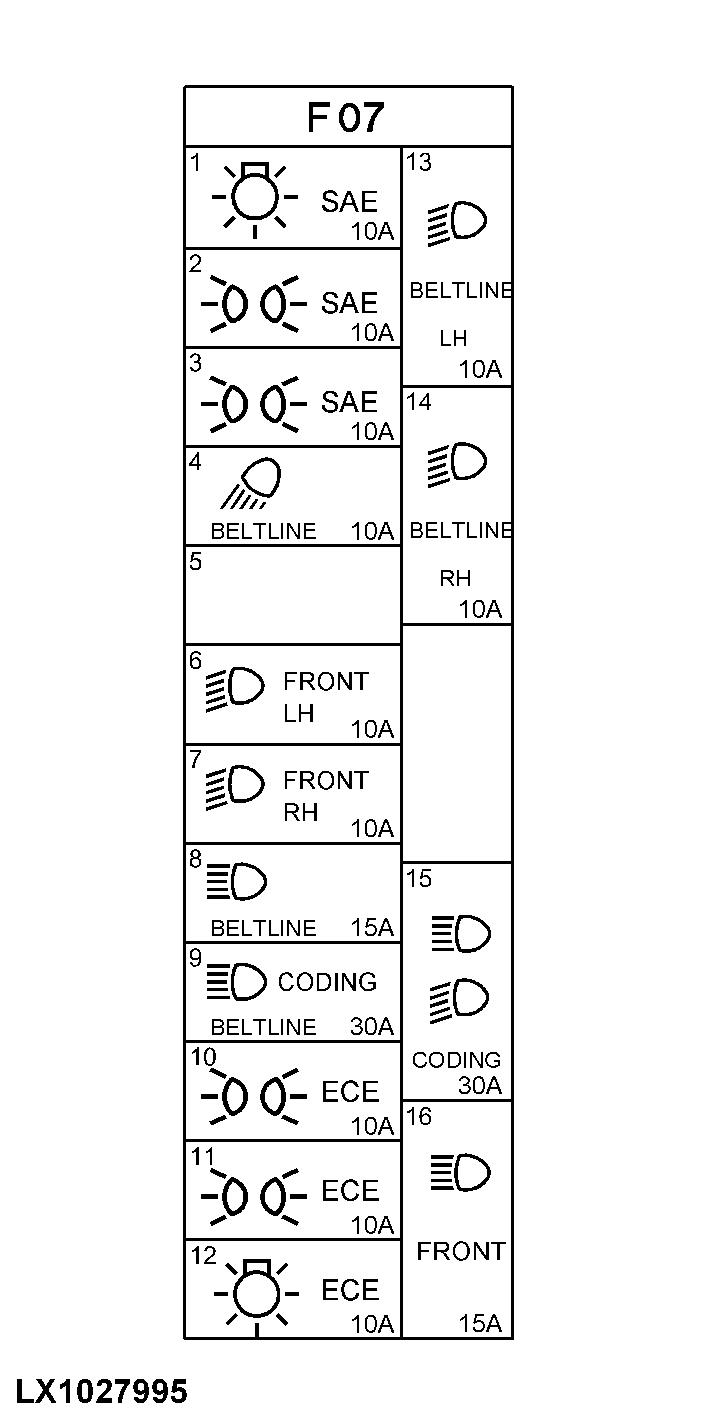

Sicherungen (Sicherungskasten F07)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F07/01 Nicht belegt F07/02 Nicht belegt F07/03 Nicht belegt F07/04 10 A Gerätescheinwerfer am Kabinenrahmen F07/05 Nicht belegt F07/06 10 A Abblendlicht links (Hauptscheinwerfer) F07/07 10 A Abblendlicht rechts (Hauptscheinwerfer) F07/08 15 A Fernlicht F07/09 30 A Scheinwerfer am Kabinenrahmen F07/10 10 A Schlußlicht rechts, Positionslicht links, Kennzeichenleuchte F07/11 10 A Schlußlicht links, Positionslicht rechts F07/12 10 A Scheinwerfer F07/13 10 A Abblendlicht links (Scheinwerfer am Kabinenrahmen) F07/14 10 A Abblendlicht rechts (Scheinwerfer am Kabinenrahmen) F07/15 30 A Scheinwerfer (Hauptscheinwerfer) F07/16 15 A Fernlicht (Hauptscheinwerfer)
LX1027995

OU12401,0000CE7 -29-01MAR03-9/12

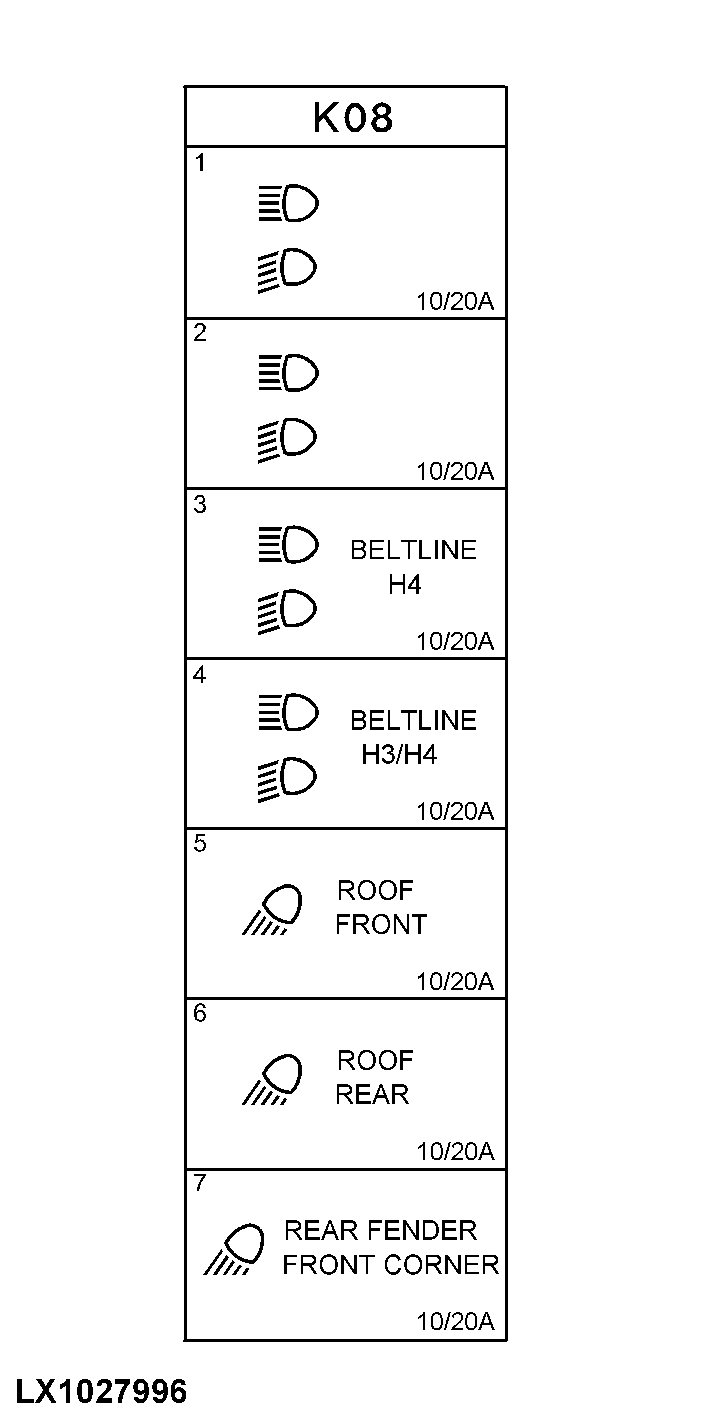

Relais (Relaiskasten K08)
K08/1 Relais für Fernlicht K08/2 Relais für Abblendlicht K08/3 Relais für Scheinwerfer am Kabinenrahmen K08/4 Relais für Scheinwerfer bzw. Gerätescheinwerfer am Kabinenrahmen K08/5 Relais für Gerätescheinwerfer am Kabinendach vorn K08/6 Relais für Gerätescheinwerfer am Kabinendach hinten K08/7 Relais für Gerätescheinwerfer im Frontgrill, Kotflügel hinten
LX1027996

OU12401,0000CE7 -29-01MAR03-10/12

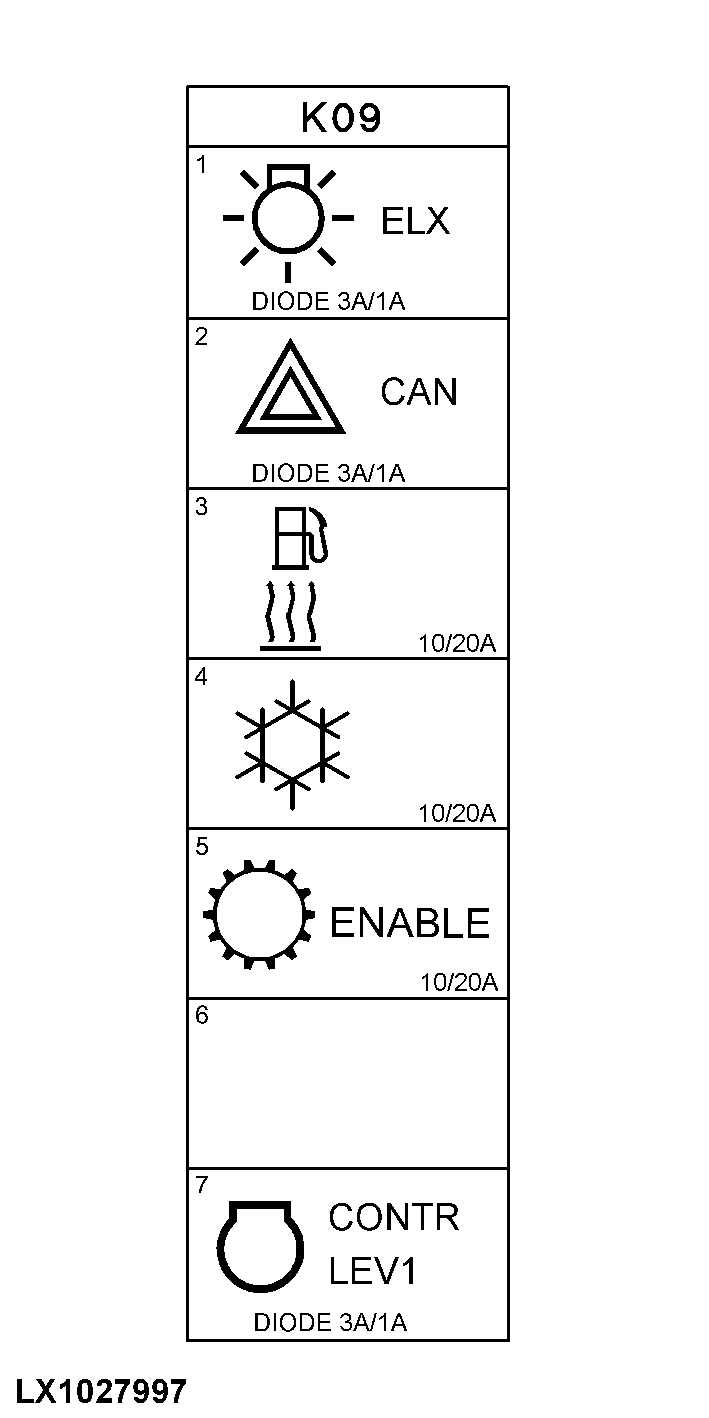

Relais (Relaiskasten K09)
K09/1 3 A Diode für Beleuchtung K09/1 1 A Diode für Stromversorgung der Elektronik K09/2 3 A Diode für CAN-BUS K09/2 1 A Diode für CAN-BUS K09/3 Relais für Kraftstoffvorwärmer K09/4 Relais für Klimaanlage K09/5 Getriebe-Freigaberelais K09/6 Nicht belegt K09/7 3 A Diode (nicht angeschlossen) K09/7 1 A Diode für Elektronische Motorsteuerung ECU (Level 1)
LX1027997

OU12401,0000CE7 -29-01MAR03-11/12

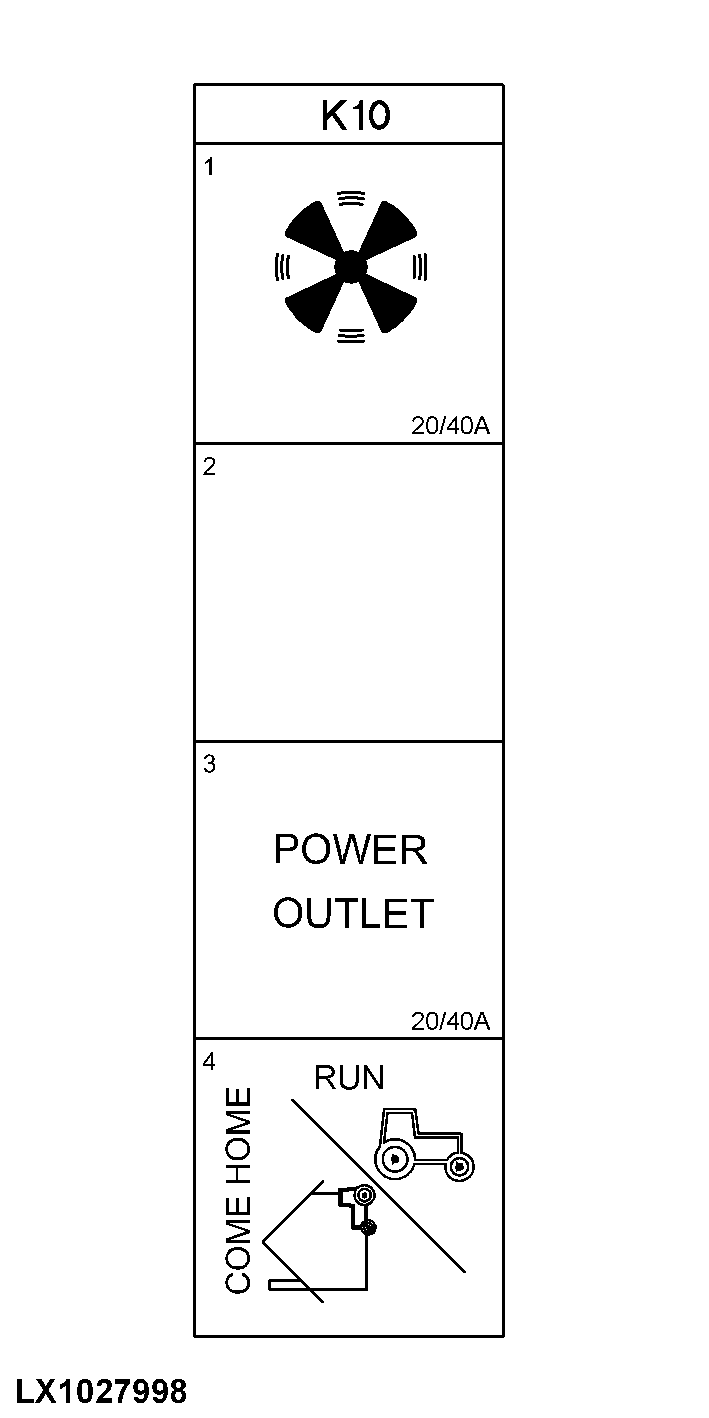

Relais (Relaiskasten K10)
K10/1 Relais für Gebläse K10/2 Nicht belegt K10/3 Relais für 3-polige Steckdose, Steckdosenleiste K10/4 Stecker für Notfahreinrichtung
