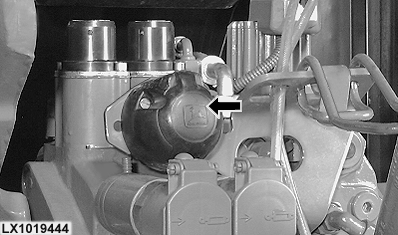

Enchufe de siete terminales para remolque

El enchufe permite la conexión de luces, intermitencias de giro y otros equipos eléctricos de remolques o aperos al sistema eléctrico del tractor. Usar siempre luces adicionales en los aperos, si estos ocultan las intermitencias de giro y demás luces traseras del tractor.

NOTA: Su concesionario John Deere dispone de los enchufes correspondientes.

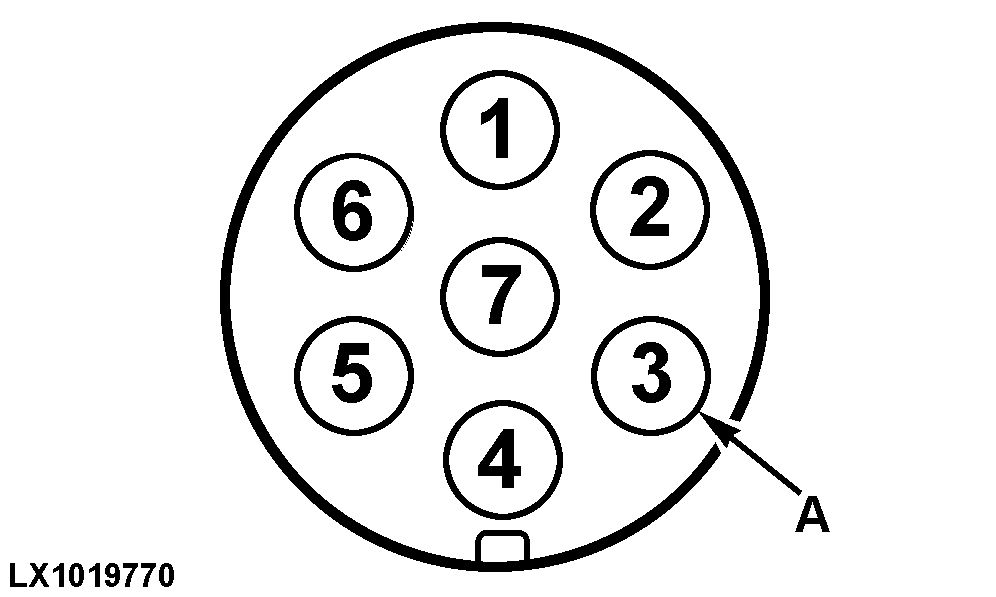

El terminal (A) es la conexión a masa.

Conexión Función Color del cable
1 Intermitencia de giro izqda. Verde oscuro
2 - -
3 Masa Negro
4 Intermitente de giro dcho. Violeta
5 Luz posición trasera drcha. Gris
6 Luces de freno Azul claro
7 Luz posición trasera izqda. Gris


LX1019444
LX1019770

AG,OU12401,371 -63-01SEP00-1/1
