Control del elevador hidráulico

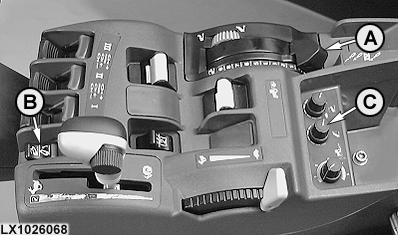

Se acciona el elevador hidráulico por medio del mando (A) y el interruptor del enganche de tres puntos (B). La altura de elevación puede limitarse mediante el botón de limitación (C).

Para la preparación del elevador hidráulico para el trabajo, poner en marcha el motor y realizar una de las siguientes operaciones:

• llevar el selector (A) a la posición correspondiente a la posición de los brazos del elevador,
• llevar el mando del elevador (A) al límite derecho o izquierdo, o
• accionar el interruptor (B) de elevación/descenso del elevador.

Selector (A) hacia "0" - subir el apero
Selector (A) hacia "9" - bajar el apero

La altura del apero puede variarse con independencia de la palanca (A), mediante el interruptor (B). Resulta práctico, por ejemplo, al maniobrar en los cabeceros . Al pulsar sobre el extremo superior del interruptor, el equipo es elevado hasta la altura que corresponda a la posición del limitador de elevación (C). Si se aprieta sobre la parte inferior del interruptor, el equipo baja hasta la altura que corresponda a la posición de la palanca de control del elevador (A).

Mantener pulsado el interruptor (B) para reducir el tiempo que se necesita para alcanzar más rápidamente la profundidad de labor normal en el suelo compactado de los cabeceros. Mientras se mantenga pulsado el interruptor de elevación/descenso rápido (B), la fuerza de tiro seleccionada no se activa (función de anulación). Al soltar el interruptor (B), el apero se adapta a los valores previamente seleccionados. (Esta acción acelerada sólo funciona si se baja el apero desde la posición de transporte.)

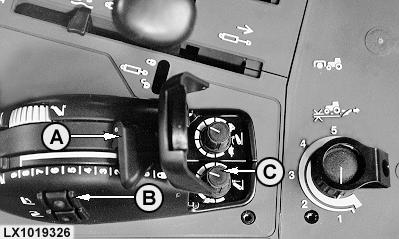

A-Palanca de control del elevador
B-Interruptor de elevación/descenso
C-Botón de reglaje del límite de elevación

OU12401,0000583 -63-02DEC00-1/2

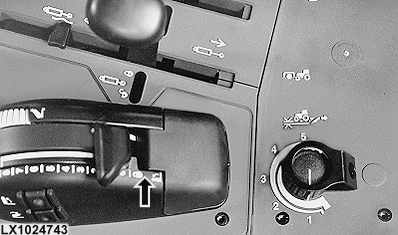

Llevar la palanca de control hasta el límite (pasado el "0") - El elevador queda bloqueado.

OU12401,0000583 -63-02DEC00-2/2
