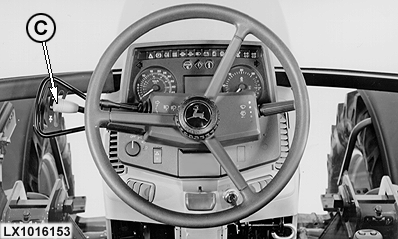

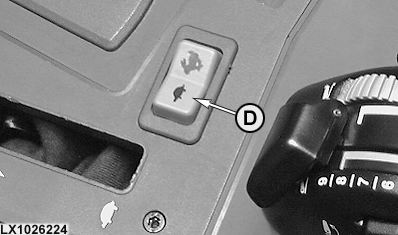

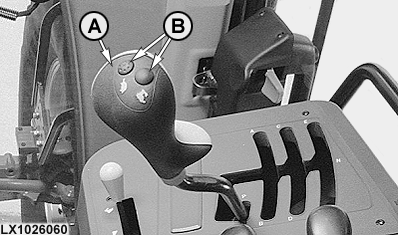

Cambio de marchas de la transmisión PowrQuad Plus (Versión I)Tanto los grupos como las marchas se seleccionan por medio de la palanca de cambio (A), los botones de cambio de marchas (B) - o alternativamente por el interruptor de cambio de marchas (D) - y la palanca de inversor (C). Es necesario tirar de la palanca del inversor (C) ligeramente hacia arriba para desplazarla de la posición de punto muerto. NOTA: Al poner en marcha el motor, esperar durante 5 segundos en punto muerto, antes de accionar la palanca de inversor. Para cambiar de grupo, es necesario pisar el pedal de embrague. Para cambiar de marcha o de sentido (inversor), no es necesario accionar el pedal de embrague. Al cambiar de grupo, un sistema automático asegura que la marcha se adapte a la velocidad de marcha actual.
IMPORTANTE: Aplicar el bloqueo de estacionamiento sólo con el tractor parado. Cambio de marchas óptimo para transporte con carga: 1.
Seleccionar un grupo adecuado para poner en movimiento la carga.
Cuando el aceite está frío (0°C, 32°F), el funcionamiento de la palanca del inversor puede verse afectado. Con temperaturas inferiores a -10° C (14° F), la actuación del inversor puede ser más lenta. En determinadas circunstancias puede resultar necesario accionar varias veces la palanca del inversor, antes de que el tractor comience a moverse. Cuando el aceite se calienta, el funcionamiento vuelve a ser normal. |
|
ATENCION:
Si se acciona la palanca del inversor con el motor en marcha y un grupo engranado, el tractor comenzará a moverse.
OU12401,0000CDE -63-01MAR03-1/2 |
|
Modo de emergencia
Bajo determinadas circunstancias, será posible seguir conduciendo el tractor, aun cuando haya una avería eléctrica en la transmisión. Para ello, parar el motor, extraer el relé K10/4 (caja de relés K10) y reinstalarlo en una posición a 90° de su posición original. La inscripción "Come Home" (modo de emergencia) debe quedar en la parte superior. Para conducir el tractor, mantener sujeta la palanca. |
OU12401,0000CDE -63-01MAR03-2/2 |
