Comprobación del sistema de seguridad del arranque

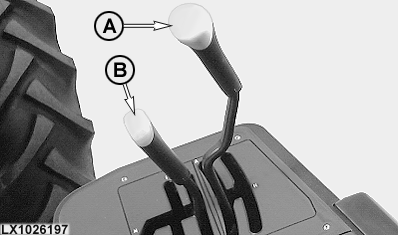

Tractores con transmisión SyncroPlus:

1. Pisar el pedal del embrague.

2. Poner la palanca de grupos (A) en punto muerto.

3. Poner la palanca de cambio de marchas (B) en cualquiera de las marchas.

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De lo contrario, acudir de inmediato al Concesionario John Deere.

5. Repetir esta prueba conectando todos los demás grupos.

LX1026197

OU12401,0000CE2 -63-01MAR03-1/6

Tractores con transmisión Power Reverser:

1. Pisar el pedal del embrague.

2. Poner la palanca de grupos (A) en punto muerto.

3. Seleccionar el sentido de marcha mediante la palanca del inversor (B) (avance o marcha atrás).

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De lo contrario, acudir de inmediato al Concesionario John Deere.

5. Repetir esta prueba seleccionando el sentido de avance.

LX1026198
LX1026199

OU12401,0000CE2 -63-01MAR03-2/6

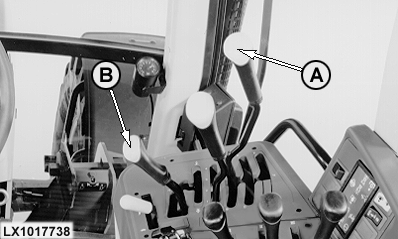

Tractores con transmisión PowrQuad:

1. Pisar el pedal del embrague.

2. Poner la palanca de grupos (A) en punto muerto.

3. Poner la palanca del inversor (B) en la posición de avance.

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De lo contrario, acudir de inmediato al Concesionario John Deere.

5. Repetir la prueba con la palanca del inversor en la posición de "marcha atrás".

LX1017738

OU12401,0000CE2 -63-01MAR03-3/6

Tractores con transmisiones PowrQuad Plus o AutoQuad II (versión I):

1. Poner la palanca de cambio de grupos (A) y la palanca del inversor (B) en punto muerto.

2. Poner en marcha el motor y esperar 6-7 segundos.

3. Mover la palanca del inversor a "avance" o "marcha atrás", y dejarla en una de las dos posiciones.

Si la palanca del inversor permanece en la posición seleccionada sin necesidad de tenerla sujeta, el circuito de seguridad funciona correctamente. Si la palanca del inversor se desplaza por si misma INSTANTÁNEAMENTE desde "avance" o"marcha atrás" a punto muerto, sin accionarla a mano, el circuito de seguridad debe ser reparado inmediatamente por su Concesionario John Deere.

Repetir esta prueba en el sentido de marcha opuesto al seleccionado anteriormente.

LX1017740
LX1026140

OU12401,0000CE2 -63-01MAR03-4/6

Tractores con transmisiones PowrQuad Plus o AutoQuad II (versión II):

1. Poner la palanca de grupos (A) en punto muerto.

2. Poner en marcha el motor y esperar 6-7 segundos. Poner la palanca del inversor(C) en punto muerto. La letra " N " aparece en la pantalla.

3. Poner la palanca del inversor hidráulico en "avance" o en "marcha atrás".

Si no se emite una señal acústica, el circuito de seguridad funciona perfectamente.

Repetir esta prueba con la palanca en el sentido de marcha opuesto al seleccionado anteriormente.

Si se emite una señal acústica, la causa puede ser la siguiente:

  • La palanca de cambio de grupos está en punto muerto. Repetir la prueba .
  • La transmisión se encuentra en modo de emergencia (" el relé de modo de emergencia" está enchufado). Repetir la prueba .
  • El circuito de seguridad está averiado. Para la reparación acudir al concesionario John Deere
LX1029220
LX1026140

OU12401,0000CE2 -63-01MAR03-5/6

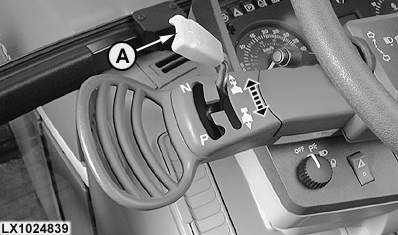

Tractores con transmisión AutoPowr

1. Poner la palanca del inversor (A) en la posición de avance o marcha atrás.

2. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De lo contrario, acudir de inmediato al Concesionario John Deere.

3. Repetir esta prueba en el sentido de marcha opuesto al seleccionado anteriormente.

LX1024839

OU12401,0000CE2 -63-01MAR03-6/6
