Cajas de fusibles y relés en tractores con cabina pero sin AutoPowr
Cajas de fusibles y relés
NOTA:
En función del equipamiento del tractor, éste no siempre lleva todos los fusibles que se describen a continuación:
Las cajas de fusibles y relés se encuentran tras el asiento del conductor, debajo del parabrisas trasero.

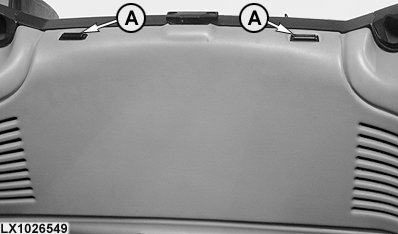

Presionar hacia abajo las pestañas (A) y retirar el panel de revestimiento.
|
|
|
|
OU12401,0000CE7 -63-01MAR03-1/12
|
|
A-Caja de relés K01
B-Caja de relés K02
C-Caja de fusibles F03
D-Caja de fusibles F04
E-Caja de fusibles F05
F-Caja de fusibles F06
G-Caja de fusibles F07
H-Caja de relés K08
I-Caja de relés K09
J-Caja de relés K10
|
|
|
|
OU12401,0000CE7 -63-01MAR03-2/12
|

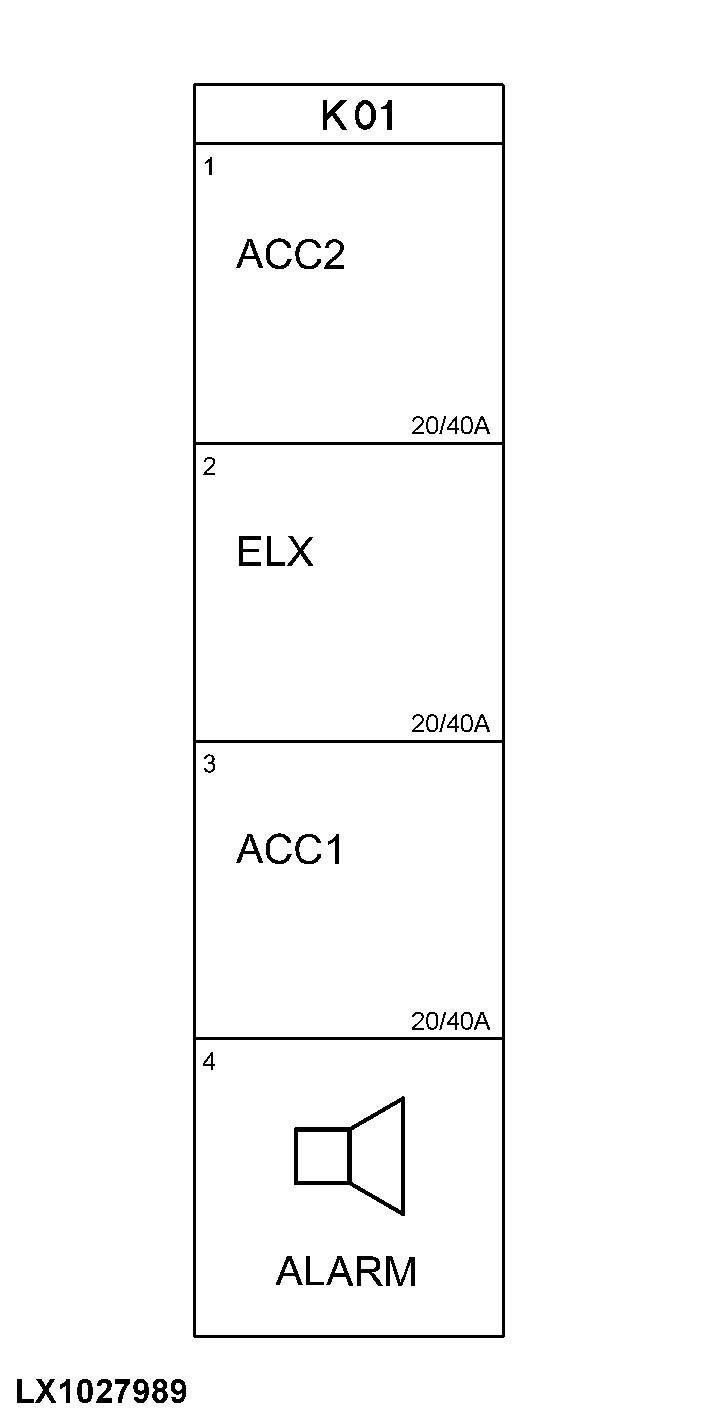

Relés (caja de relés K01)
K01/1
Relé de accesorios
K01/2
Relé de alimentación del sistema electrónico
K01/3
Relé de accesorios
K01/4
Alarma acústica
|
|
|
|
OU12401,0000CE7 -63-01MAR03-3/12
|

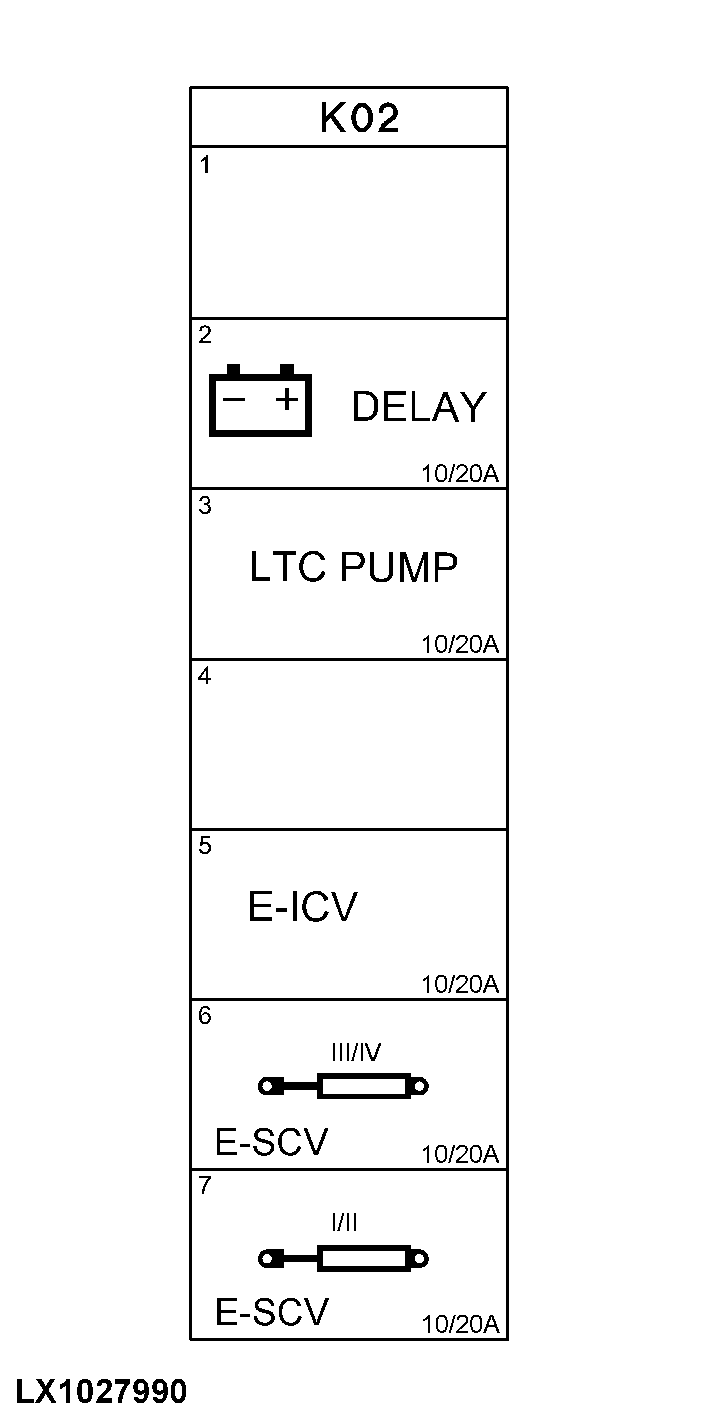

Relés (caja de relés K02)
K02/1
Libre
K02/2
Relé del alternador
K02/3
Libre
K02/4
Libre
K02/5
Relé de alimentación de E-ICV
K02/6
Libre
K02/7
Libre
|
|
|
|
OU12401,0000CE7 -63-01MAR03-4/12
|

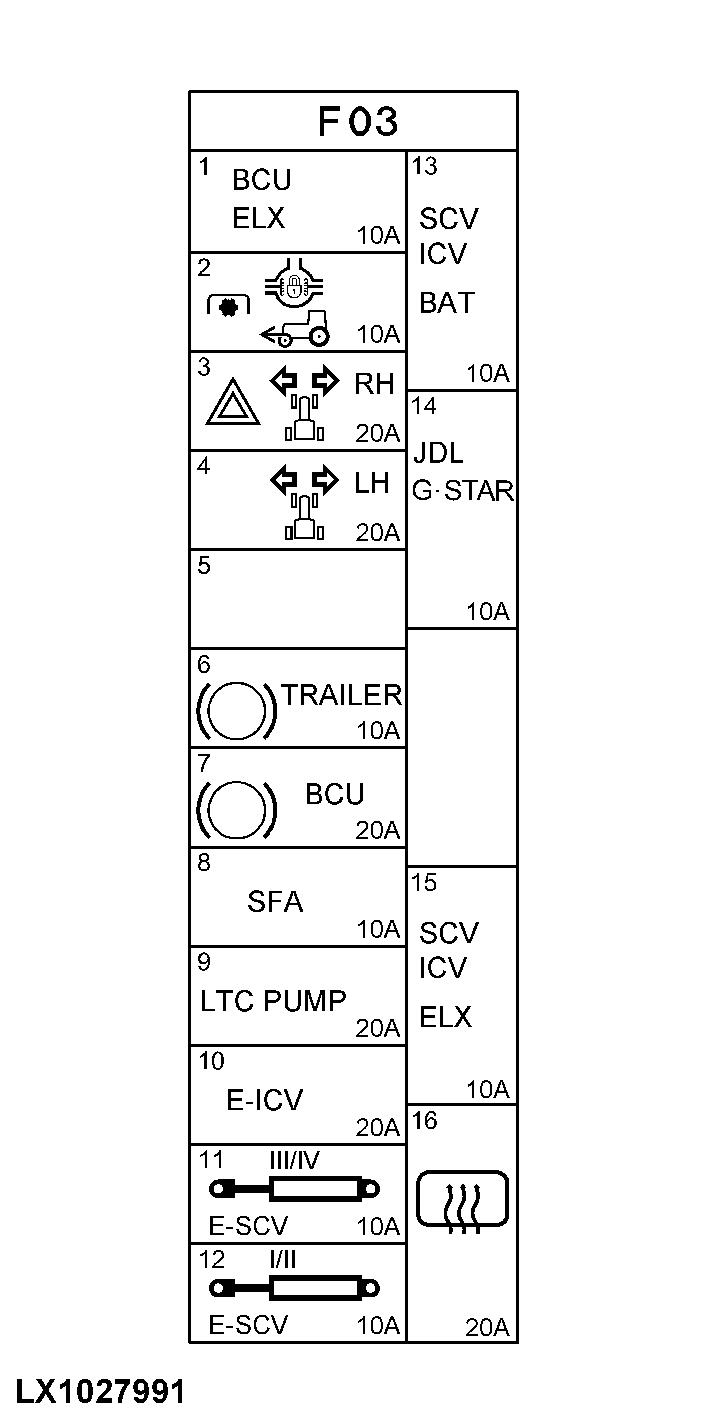

Fusibles (caja de fusibles F03)
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del original.
F03/01
10 A, Controlador BCU (alimentación el.)
F03/02
10 A, Unidad de control básico (BCU) (TDF, TDM, bloqueo del diferencial, HMS II, freno de estacionamiento, sensor de velocidad de las ruedas, radar)
F03/03
20 A, Intermitencia de giro a derecha, intermitentes de emergencia
F03/04
20 A Intermitencia de giro a la izquierda
F03/05
Libre
F03/06
10 A, Luces de freno
F03/07
20 A, Interruptor de freno
F03/08
10 A, Controlador del eje delantero con suspensión (SFA) (voltaje batería)
F03/09
Libre
F03/10
20 A, Alimentación de E-ICV
F03/11
Libre
F03/12
Libre
F03/13
10 A, Controlador SIC (voltaje batería)
F03/14
10 A, Enlace JDLink, GreenStar
F03/15
10 A, Controlador SIC (alimentación el.)
F03/16
20 A, Parabrisas trasero térmico
|
|
|
|
OU12401,0000CE7 -63-01MAR03-5/12
|

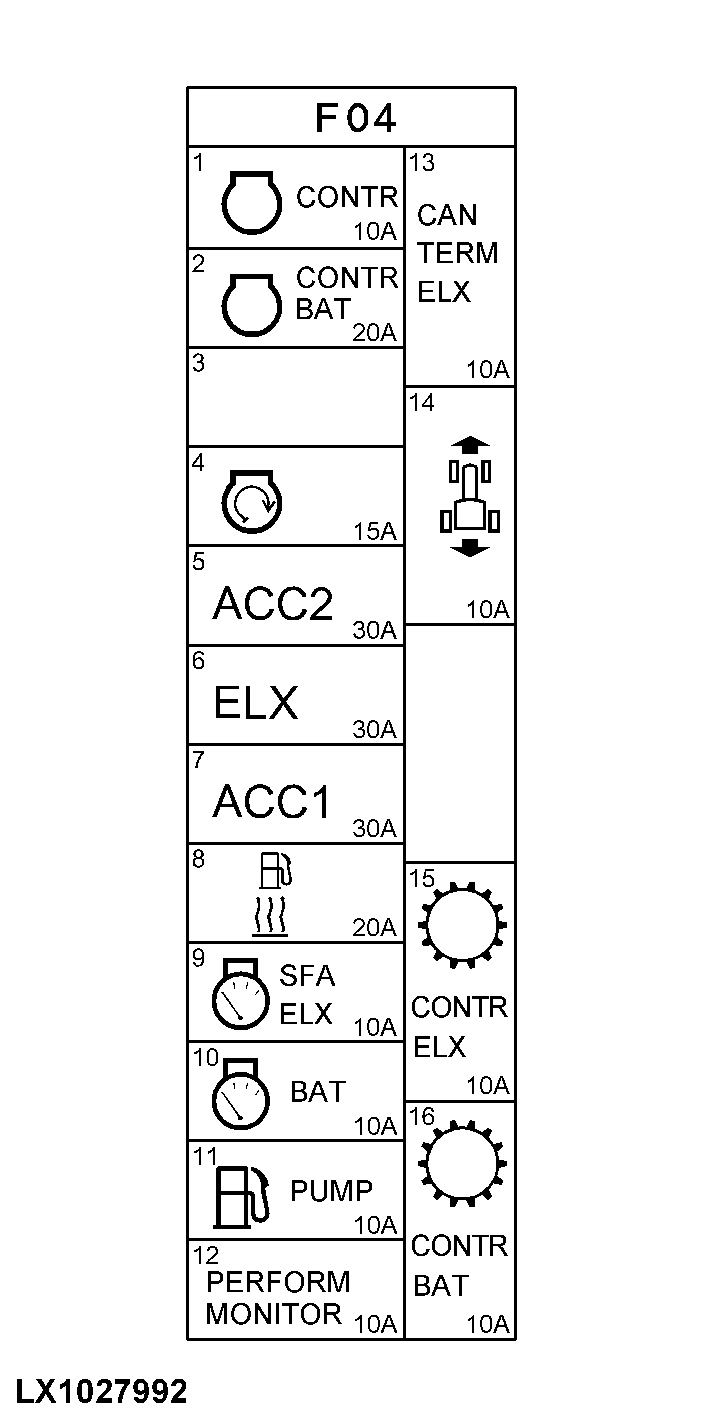

Fusibles (caja de fusibles F04)
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.
F04/01
10 A, Unidad de control (ECU) (alimentación el.)
F04/02
20 A, Unidad de control (ECU) (tensión de la batería)
F04/03
Libre
F04/04
15 A, Conmutador principal (BAT)
F04/05
30 A, Accesorios
F04/06
30 A, Alimentación sistema electrónico
F04/07
30 A, Accesorios
F04/08
20 A, Calentador de combustible
F04/09
10 A, Nodo de datos, unidad de control del eje SFA (alimentación el.)
F04/10
10 A, Nodo de datos (tensión de la batería)
F04/11
10 A, Bomba de combustible, válvula de corte de la inyección
F04/12
10 A, Monitor de rendimiento (PRF)
F04/13
10 A, Terminal CAN BUS, enchufe de servicio
F04/14
10 A, Mando eléctrico del inversor
F04/15
10 A, Unidad de control (ECU) (alimentación el.)
F04/16
10 A, Controlador electrónico Powerquad (EPC) (voltaje batería)
|
|
|
|
OU12401,0000CE7 -63-01MAR03-6/12
|

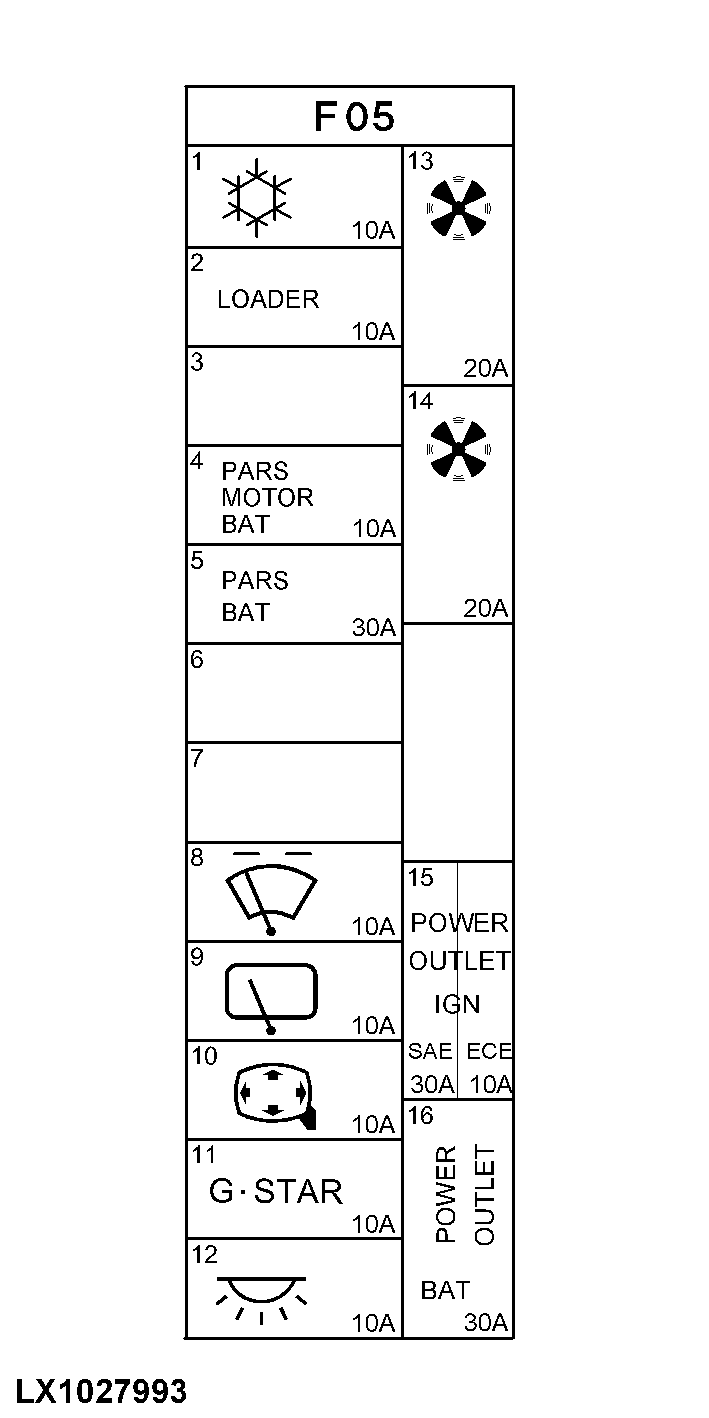

Fusibles (caja de fusibles F05)
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior que el original.
F05/01
10 A, Sistema de aire acondicionado y relé para ventilador
F05/02
10 A, Enchufe de 2 polos para pala cargadora frontal
F05/03
Libre
F05/04
Libre
F05/05
Libre
F05/06
Libre
F05/07
Libre
F05/08
10 A, Limpia-/lavaparabrisas
F05/09
10 A, Limpia-Lavaparabrisas de luna trasera
F05/10
10 A, Espejo retrovisor eléctrico
F05/11
10 A, GreenStar, Controlador de equipos del tractor (TEC) (alimentación el.)
F05/12
10 A, Luz de cabina, radio (voltaje batería)
F05/13
20 A, Ventilador
F05/14
20 A, Ventilador
F05/15
10 A, Enchufe de 3 polos, regleta de enchufes (alimentación electr.)
F05/16
30 A, Toma eléctrica de 3 polos y regleta de enchufes (voltaje de batería)
|
|
|
|
OU12401,0000CE7 -63-01MAR03-7/12
|

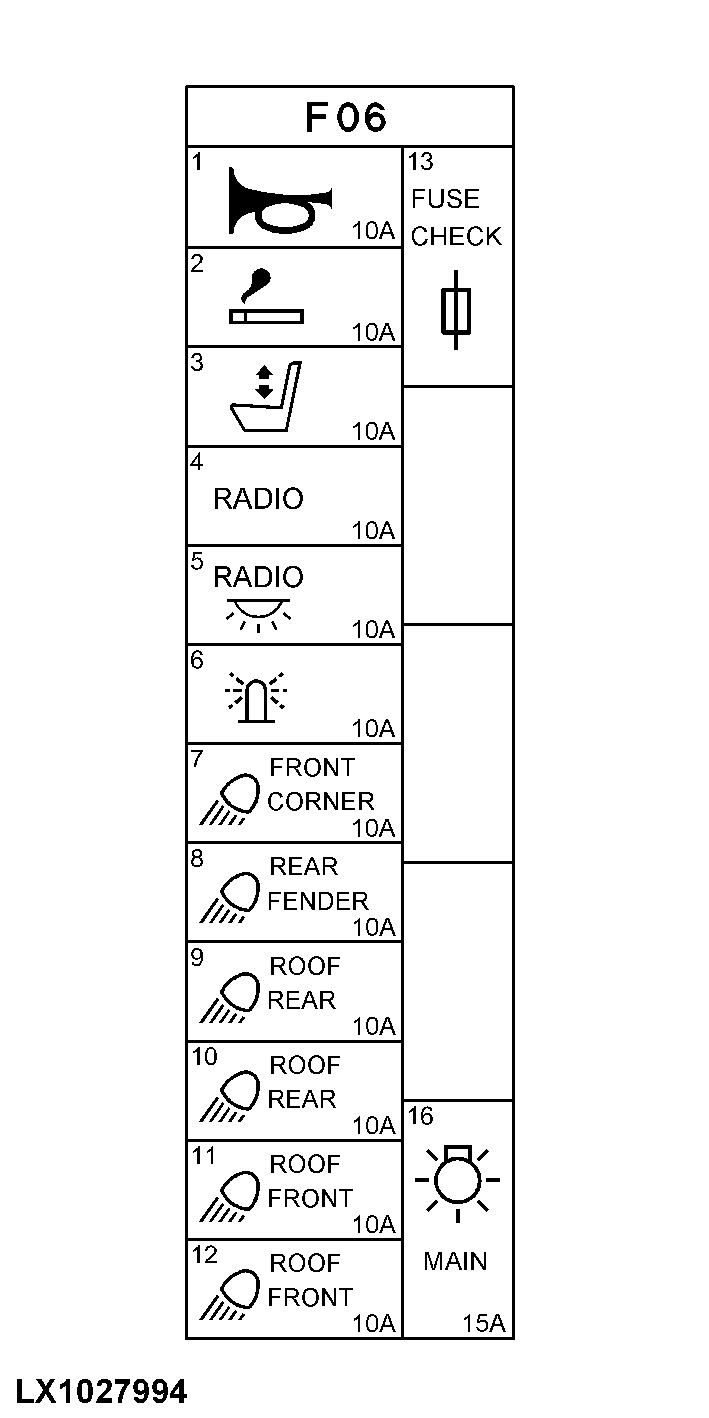

Fusibles (caja de fusibles F06)
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior que el original.
F06/01
10 A, Bocina
F06/02
10 A, Encendedor
F06/03
10 A, Asiento del conductor
F06/04
10 A, Radio (alimentación electr.)
F06/05
10 A, Luz de consola de cambios, iluminación de radio
F06/06
10 A, Luz de aviso giratoria
F06/07
10 A, Faros de trabajo delanteros
F06/08
10 A, Faros de trabajo en guardabarros traseros
F06/09
10 A, Faro de trabajo exterior de la parte posterior del techo de cabina
F06/10
10 A, Faro de trabajo interior de la parte posterior del techo de cabina
F06/11
10 A, Faro de trabajo exterior de la parte frontal del techo de cabina
F06/12
10 A, Faro de trabajo interior de la parte frontal del techo de cabina
F06/13
Comprobador de fusibles
F06/14
Libre
F06/15
Libre
F06/16
15 A, Conmutador de luces (terminal B)
|
|
|
|
OU12401,0000CE7 -63-01MAR03-8/12
|

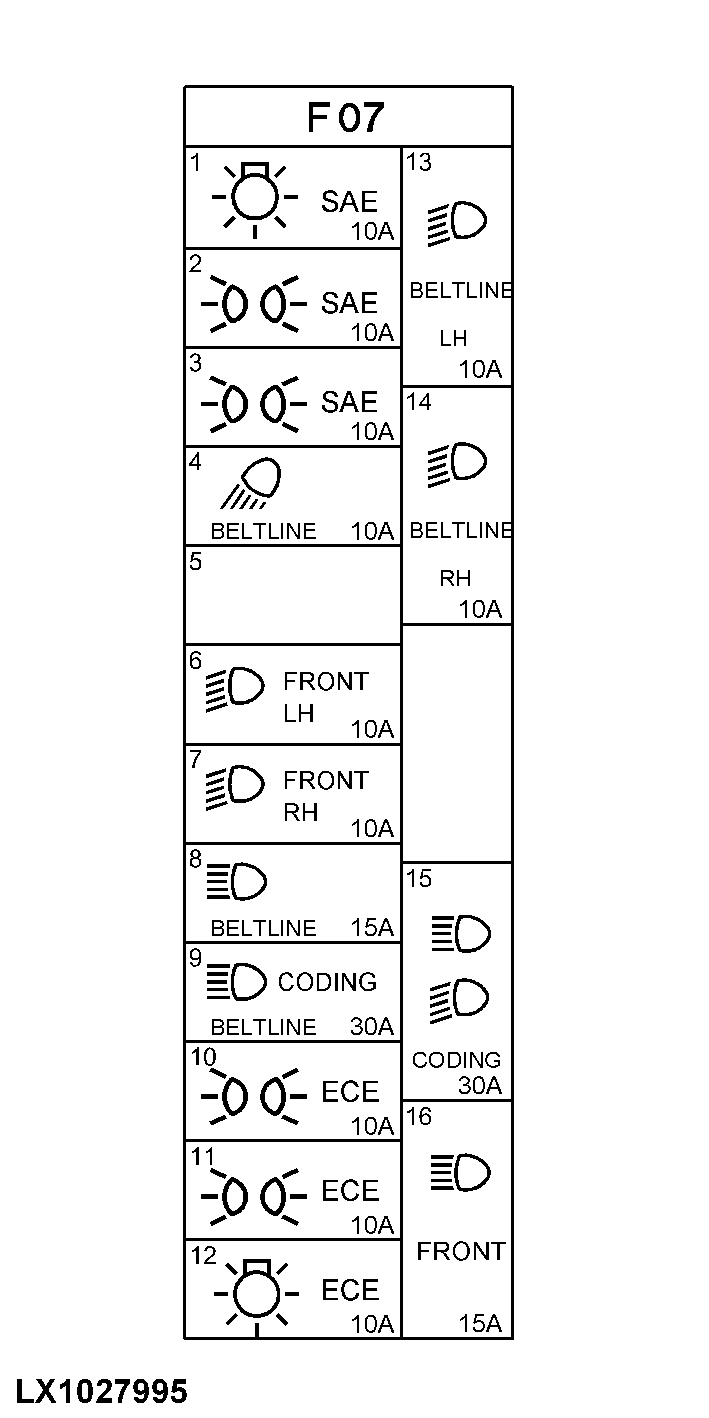

Fusibles (caja de fusibles F07)
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior que el original.
F07/01
Libre
F07/02
Libre
F07/03
Libre
F07/04
10 A, Faros de trabajo en bastidor de cabina
F07/05
Libre
F07/06
10 A, faro izquierdo, luz de cruce
F07/07
10 A, Faro derecho, luz de cruce
F07/08
15 A, Luces largas de carretera
F07/09
30 A, Faros del bastidor de cabina
F07/10
10 A, Luz trasera dcha., luz de gálibo izqda., luz de matricula
F07/11
10 A, Luz trasera izqda., luz de gálibo dcha.
F07/12
10 A, Faros principales
F07/13
10 A, Luz de cruce, izqda. (faros en bastidor de cabina)
F07/14
10 A, Luz de cruce, dcha. (faros en bastidor de cabina)
F07/15
30 A, Faros principales
F07/16
15 A, luces largas de carretera
|
|
|
|
OU12401,0000CE7 -63-01MAR03-9/12
|

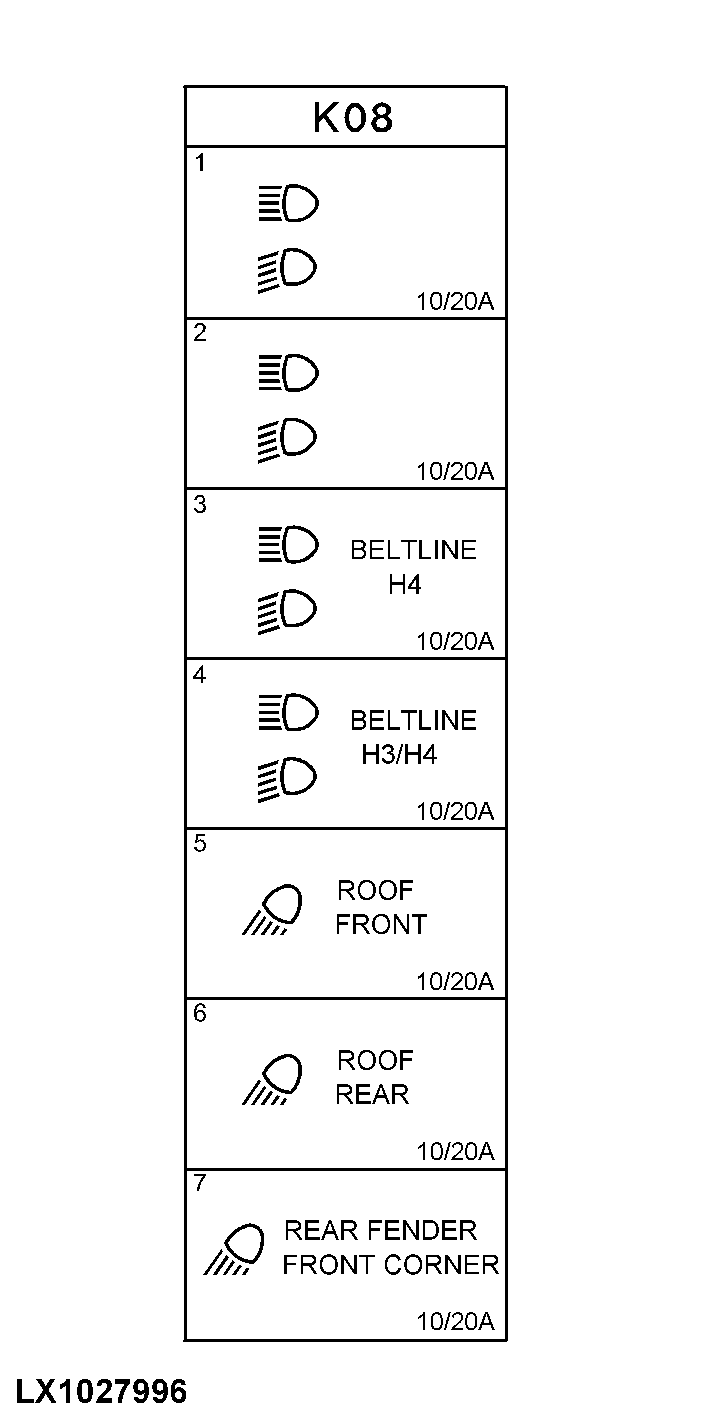

Relés (caja de relés K08)
K08/1
Relé de luces largas
K08/2
Relé de luces cortas
K08/3
Relé de faros del bastidor de cabina
K08/4
Relés de faros o faros de trabajo en bastidor de cabina
K08/5
Relé de faros de trabajo delanteros en techo de cabina
K08/6
Relé de faros de trabajo traseros en techo de cabina
K08/7
Relé de faros de trabajo frontales y en guardabarros de la parte trasera
|
|
|
|
OU12401,0000CE7 -63-01MAR03-10/12
|

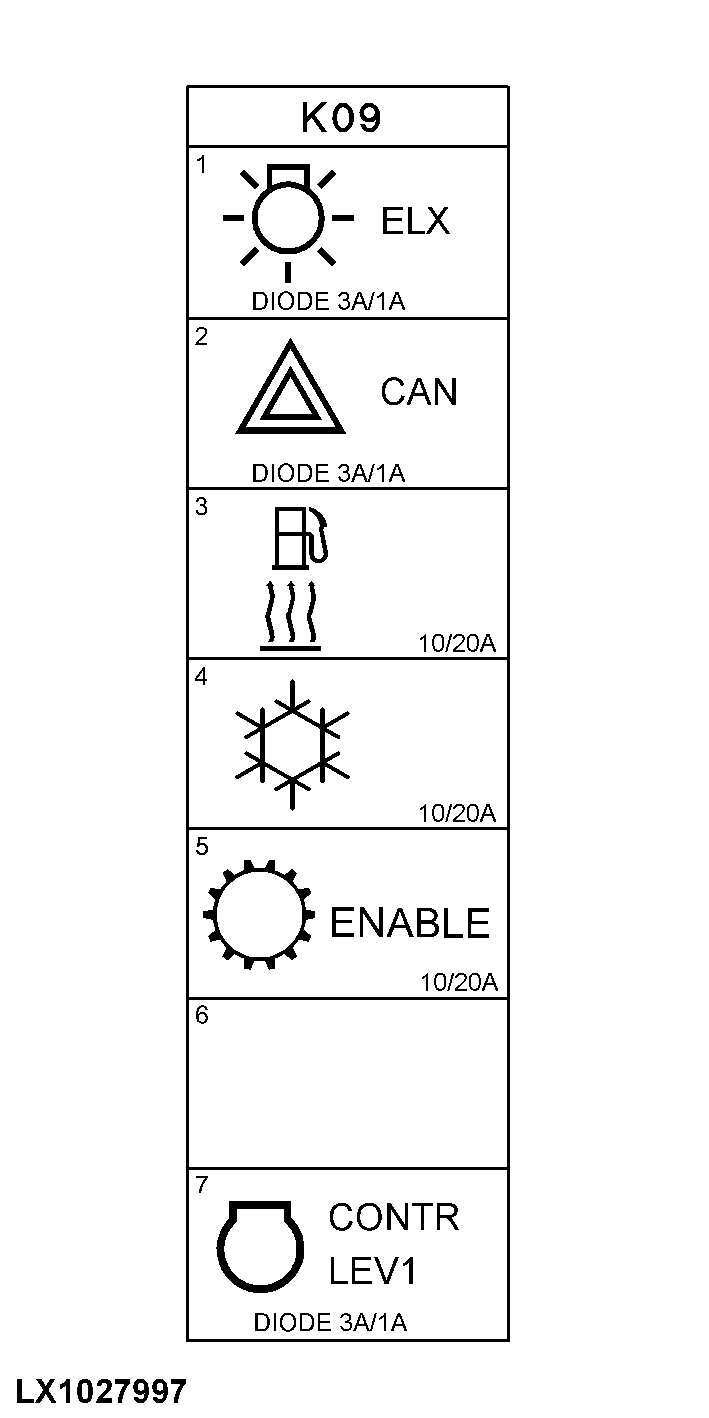

Relés (caja de relés K09)
K09/1
3 A, Diodo luminoso
K09/1
1 A, Diodo de alimentación del sistema electrónico
K09/2
3 A, Diodo CAN BUS
K09/2
1 A, Diodo CAN BUS
K09/3
Relé del calentador de combustible
K09/4
Relé del sistema de aire acondicionado
K09/5
Relé de activación de la transmisión
K09/6
Libre
K09/7
3 A diodo (sin conectar)
K09/7
1 A, Diodo de la unidad de control electrónico del motor (ECU, nivel 1)
|
|
|
|
OU12401,0000CE7 -63-01MAR03-11/12
|

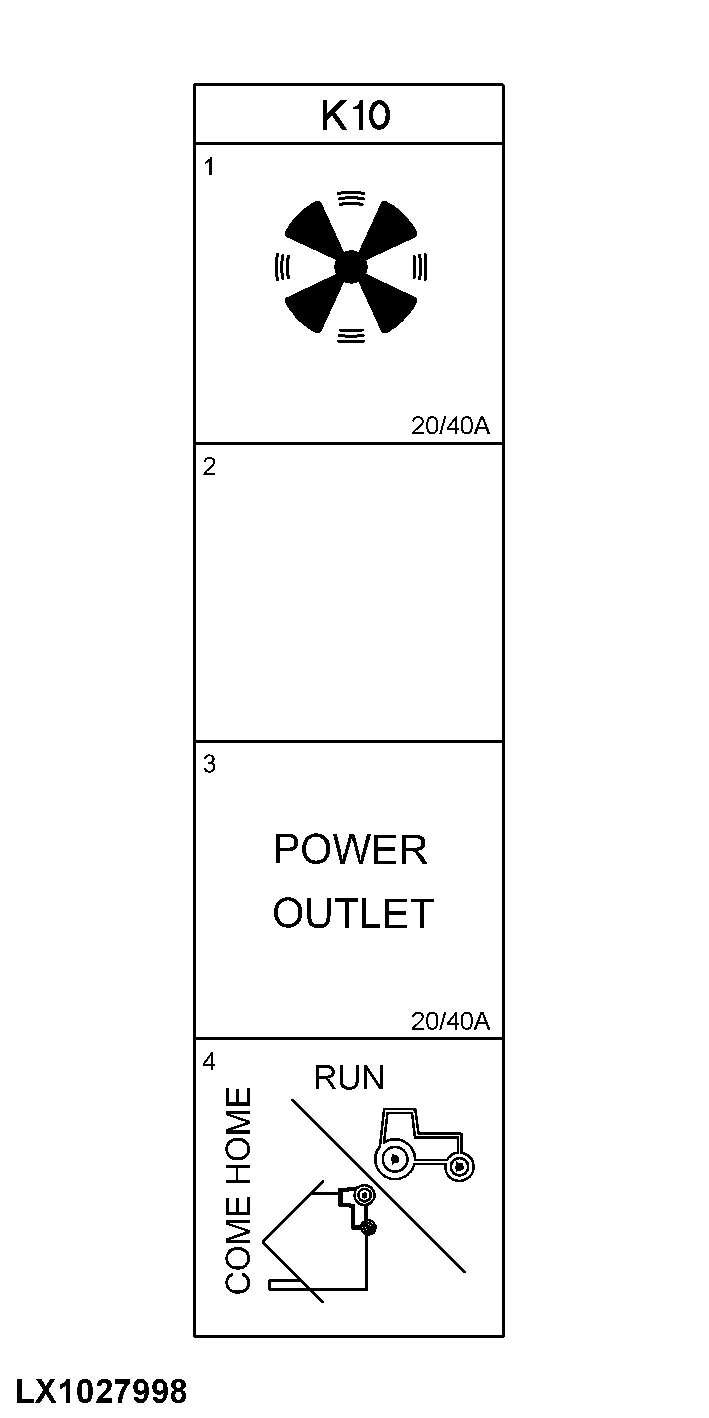

Relés (caja de relés K10)
K10/1
Relé del ventilador
K10/2
Libre
K10/3
Relé para toma eléctrica de 3 polos, regleta de toma exterior
K10/4
Enchufe para "Modo Emergencia"
|
|
|
|
OU12401,0000CE7 -63-01MAR03-12/12
|
|
