Fusibles

Los dos fusibles principales se encuentran debajo del capó, asegurados en el lado derecho del bastidor del capó, justo encima de la batería.

Tractores sin cabina

F13›circuito de la batería de 60 A (alimentación)

F14›Circuito de la batería de 60 A (alimentación)

Tractores con cabina

F13›Circuito de la batería de 80 A (alimentación)

F14›Circuito de la batería de 80 A (alimentación)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.

Abrir el capó.

Quitar las tapas (A) de los dos fusibles.

Cambiar fusible (B) o (C).

Volver a colocar las tapas sobre los fusibles.

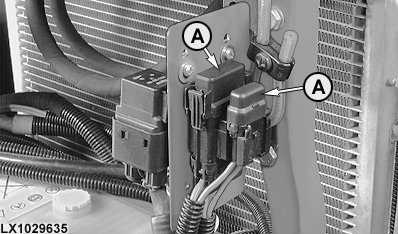

A-Tapas de fusibles

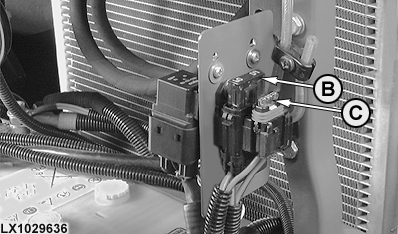

B-Fusible principal (F13)
C-Fusible principal (F14)

OU12401,0000CE9 -63-01MAR03-1/5

Los dos fusibles se encuentran debajo del capó, asegurados en el lado izquierdo del bastidor del capó, justo encima de la batería.

Fusible F16› para la toma eléctrica de 60 A GreenStar

Fusible F17› para la toma eléctrica de 30 A GreenStar

IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.

Abrir el capó.

Quitar las tapas (A) de los dos fusibles.

Cambiar fusible (B) o (C).

Volver a colocar las tapas sobre los fusibles.

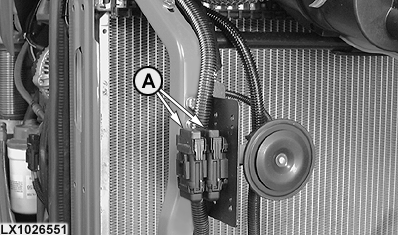

A-Tapas de fusibles

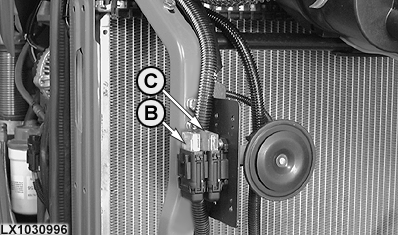

B-Fusible F16 para la toma eléctrica de 60 A GreenStar
C-Fusible F17 para la toma eléctrica de 60 A GreenStar

OU12401,0000CE9 -63-01MAR03-2/5

Los fusibles de la bomba de refrigerante LTC están en el lado derecho del bloque motor.

F22-30 A, bomba de refrigerante LTC.

IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.

Abrir el capó.

Quitar la tapa (A) del fusible.

Cambiar fusible (B).

Volver a colocar la tapa sobre el fusible.

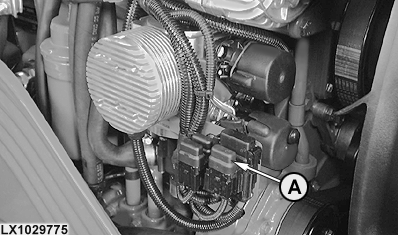

A-Tapas de fusibles

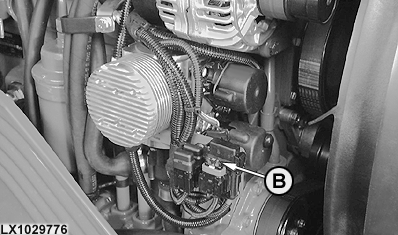

B-Fusible (F22) de la bomba de referigerante LTC

OU12401,0000CE9 -63-01MAR03-3/5

El fusible del elemento calefactor del termoarranque se halla en el lado derecho del bloque motor.

F09-Elemento calefactor de 70 A del termoarranque

IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.

Abrir el capó.

Quitar la tapa del fusible.

Sustituir el fusible (A).

Volver a colocar la tapa sobre el fusible.

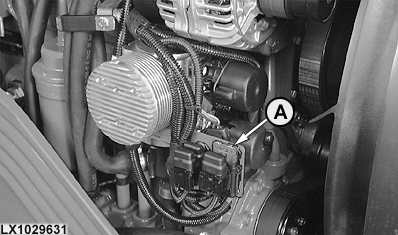

A-Fusible F09 para elemento calefactor (termoarranque)

OU12401,0000CE9 -63-01MAR03-4/5

El fusible de la luz testigo del termoarranque se encuentra en el lado derecho del bloque motor.

F11-10 A, luz testigo del termoarranque

IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.

Abrir el capó.

Quitar la tapa del fusible.

Cambiar fusible (B).

Volver a colocar la tapa sobre el fusible.

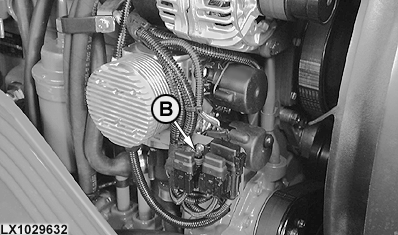

B-Fusible F11 de la luz testigo (termoarranque)

OU12401,0000CE9 -63-01MAR03-5/5
