Enchufes de toma exterior eléctricaEnchufe de señales y enchufe exterior de 3 polosEl enchufe de 7 polos (A) está protegido por un fusible de 30 A.
Los polos 15/80 y 82 del enchufe de toma eléctrica de 3 polos (B) están protegidos por un fusible de 30 A. El polo 31 está conectado a masa. El enchufe de toma eléctrica de 3 polos (B) y el enchufe de señales (A) se usan para la conexión de equipos eléctricos. Para activar la corriente en el enchufe de toma de tres polos (B) y en el enchufe de señales (A), gire la llave de contacto a la derecha o la izquierda. NOTA: Su concesionario John Deere le puede suministrar un equipo de conversión para accesorios que exijan alimentación constante de corriente, incluso si el encendido está desconectado.
|
|
OU12401,00101DF -63-01JAN02-1/2 |
|
Tendido de cables

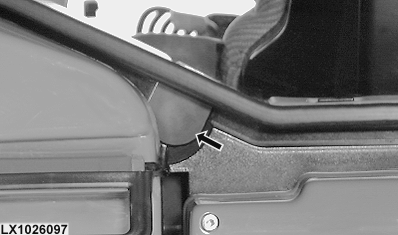

La luna trasera de la cabina dispone de dos aberturas por las que pueden pasar los cables. Abrir la luna y retirar los tapones de goma. Cortar los tapones por las incisiones de que disponen, para permitir el paso de los cables. Conectar los enchufes, poner los tapones de goma y cerrar la ventana. |
|
OU12401,00101DF -63-01JAN02-2/2 |
