Cambio del aceite hidráulico y de la transmisión (tractores NO equipados con AutoPowr)

1. Arrancar el motor y accionar algunos mandos hidráulicos para calentar el aceite.

2. Estacionar el tractor sobre terreno nivelado. Bajar las barras de tiro y los aperos frontales.

3. Detener el motor y retirar la llave de contacto.

4. Aplicar el freno de estacionamiento (palancas de cambio en pos. de punto muerto)

5. Quitar los tapones de vaciado (A).

6. Cambiar los filtros (B) de aceite para la transmisión y el sistema hidráulico.

7. Quitar el tapón de cierre (C). Sacar el tamiz de admisión y lavarlo con combustible.

8. Antes de añadir aceite nuevo, volver a colocar el tamiz y apretar los tapones de vaciado con 50 N·m (35 lb-ft).

9. Añadir aceite para transmisión/sistema hidráulico a la caja de cambios.

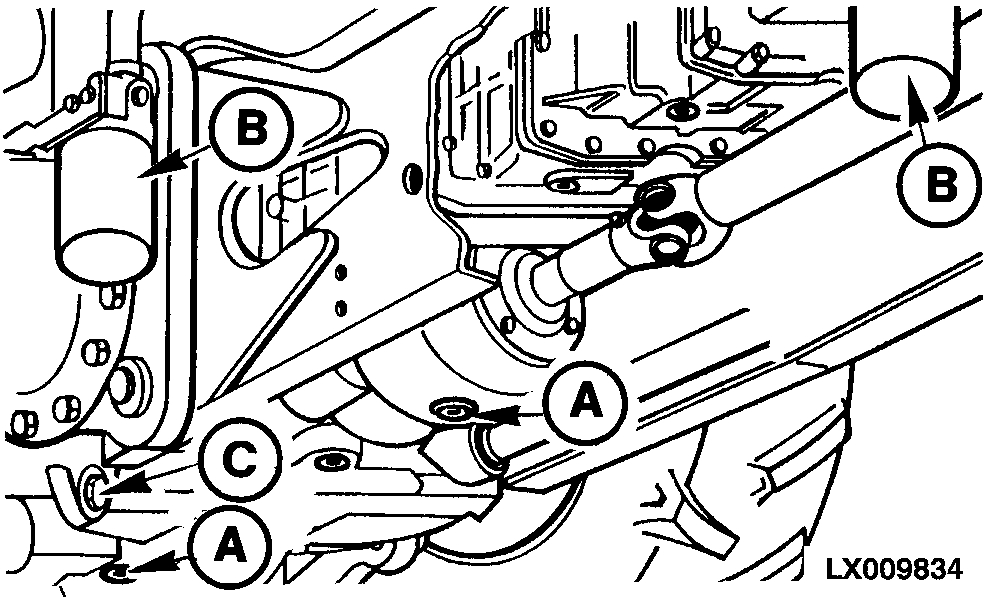

LX009834
LX1027109


A-Tapones de vaciado
B-Filtros de aceite hidráulico/transmisión
C-Tapón de vaciado
D-Depósito de aceite auxiliar

Capacidades:
Transmisión SyncroPlus de 12/4 marchas ... 52 L (13.7 U.S. gal.)
Transmisión Power Reverser de 16/16 marchas ... 52 L (13.7 U.S. gal.)
Transmisión PowrQuad de 16/16 ó 16/12 marchas ... 49 L (12.9 U.S. gal.)
Transmisión PowrQuad de 24/24 ó 24/16 marchas ... 50 L (13.2 U.S. gal.)
Transmisión PowrQuad Plus de 24/24 ó 24/16 marchas ... 50 L (13.2 U.S. gal.)
Transmisión AutoQuad II de 24/24 ó 24/16 marchas... 50 L (13.2 U.S. gal.)
Adicional para transmisión lenta...  1 L (0.3 U.S. gal.)
Adicional para tracción delantera...  3 L (0.8 U.S. gal.)
Adicional para puente TLS...  3 L (0.8 U.S. gal.)
Adicional para depósito auxiliar... 12 L (3.2 U.S. gal.)



Hacer funcionar el motor durante unos pocos minutos y accionar algunos mandos hidráulicos. Detener el motor y esperar 5 minutos.

Comprobar el nivel de aceite. El nivel de aceite debe estar entre las dos marcas de la varilla de nivel. De ser necesario, añadir aceite hasta llegar a esta marca.

OU12401,00102CE -63-02FEB02-1/1
