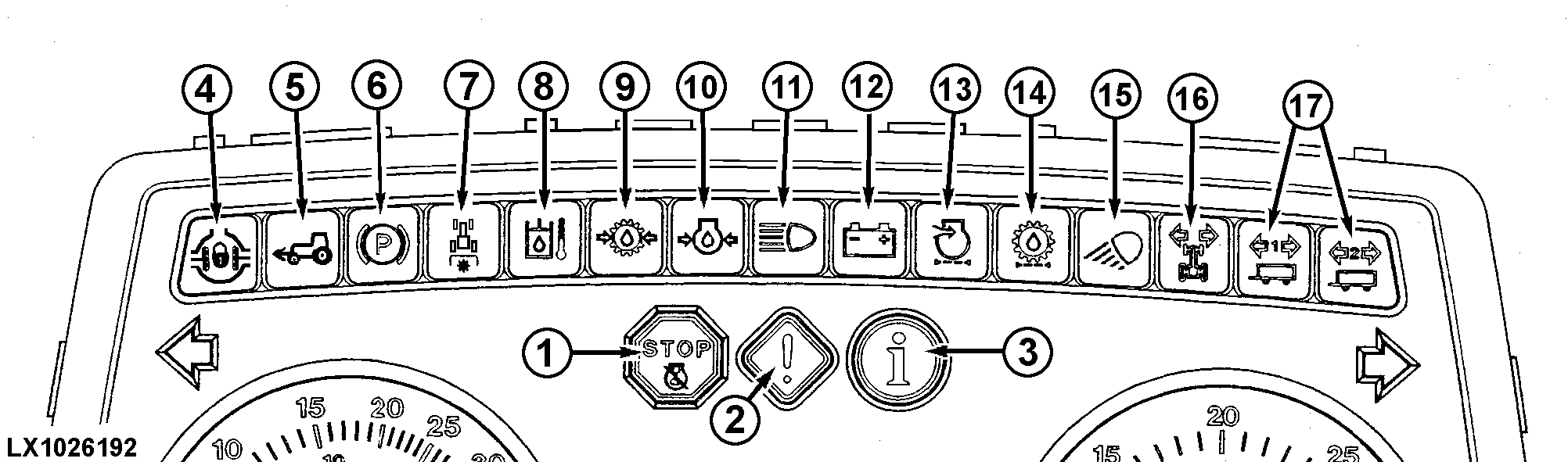

1-La luz roja "STOP" parpadea cuando se produce un fallo grave (las luces testigo 8, 9 ó 10 se encienden). Detener INMEDIATAMENTE el motor y determinar cuál es la causa.

2-La luz amarilla "ATENCIÓN" parpadea cuando las luces testigo 8, 12, 13 ó 14 se encienden, así como cuando el freno de estacionamiento está aplicado con el motor en funcionamiento y una marcha puesta o con la palanca del inversor en una posición distinta a punto muerto.

3-Esta luz parpadea para indicar averías en los componentes eléctricos del sistema hidráulico o de la transmisión. Diríjase a su concesionario John Deere.

4-Esta luz se enciende al conectar el bloqueo del diferencial.

5-Esta luz se enciende al conectar la tracción delantera.

6-La luz testigo del freno de estacionamiento se enciende al aplicar éste con el motor en marcha. Se puede instalar también una alarma acústica.

7-Esta luz se enciende al seleccionar la TDF trasera.

8-Esta luz testigo se enciende cuando la temperatura del aceite de la transmisión y del sistema hidráulico es demasiado elevada.

9-Si se enciende esta luz testigo, la presión del aceite de la transmisión o del sistema hidráulico es insuficiente. Diríjase a su concesionario John Deere.

10-Si se enciende la luz testigo de la presión del aceite del motor estando el motor en marcha, detener el motor y comprobar el nivel de aceite del motor.

11-La luz testigo de las luces largas se enciende al conectar las luces largas.

12-Si se enciende la luz testigo del alternador con el motor en marcha, esto indica una avería en el alternador. Comprobar los cables del alternador. Si fuese necesario, hacer verificar el alternador por el concesionario John Deere.

13-Si se enciende la luz testigo del filtro de aire con el motor en marcha, limpiar o cambiar el filtro.

14-Esta luz se enciende cuando el filtro del aceite de la transmisión está obstruido o la temperatura del aceite es demasiado baja.

15-Esta luz se enciende al seleccionar los faros de trabajo.

16-Esta luz testigo intermitente (tractor) se enciende cuando se conectan las intermitencias de giro o de avería.

17-Esta luz testigo intermitente (para remolque) se enciende cuando se conectan las intermitencias de giro o de avería.

Prueba de bombillas: Al arrancar el motor, deben encenderse todas las luces testigo durante un segundo aprox. Si no es así, la causa puede ser una bombilla defectuosa o un fusible fundido. Comprobar y sustituir las piezas según se requiera.

Las luces testigo deben apagarse al estar en marcha el motor.
