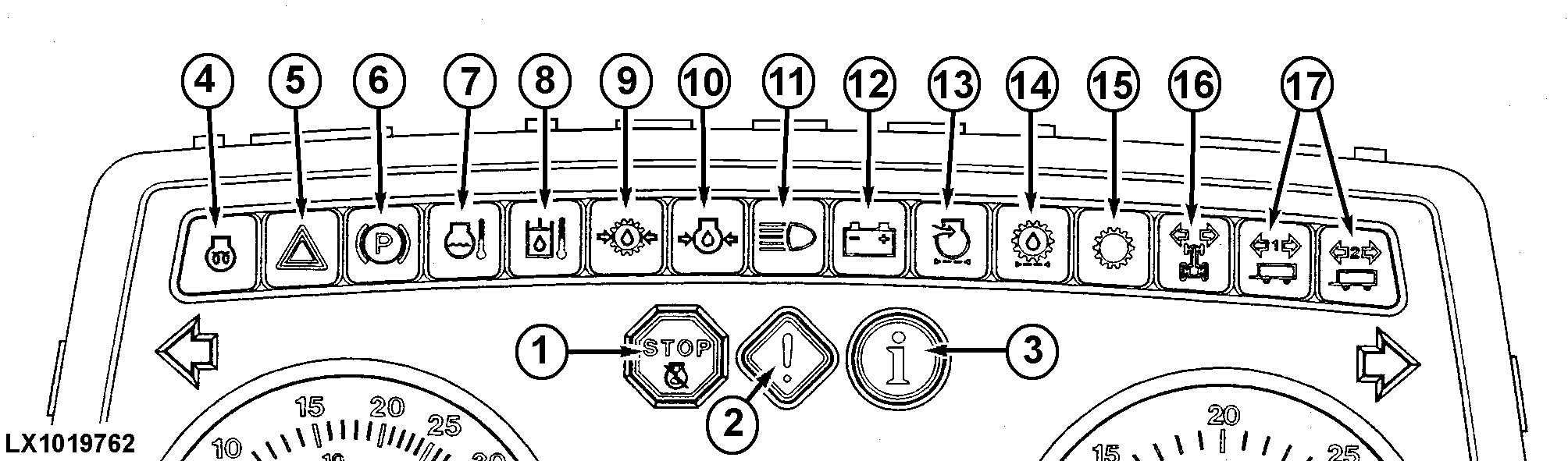

1-La luz roja "STOP" parpadea cuando se produce un fallo grave (las luces testigo 7, 8, 9 ó 10 se encienden). Detener INMEDIATAMENTE el motor y determinar cuál es la causa.

2-La luz amarilla "ATENCIÓN" parpadea cuando las luces testigo 7, 8, 12, 13 ó 14 se encienden, así como cuando el freno de estacionamiento está aplicado con el motor en funcionamiento y una marcha puesta o con la palanca del inversor en una posición distinta a punto muerto.

3-Esta luz parpadea para indicar averías en los componentes eléctricos del sistema hidráulico o de la transmisión. Diríjase a su concesionario John Deere.

4-En tractores con bomba de inyección electrónica: esta luz se enciende al girar a la derecha un paso el conmutador principal (llave de contacto). Espere que se apague la luz antes de arrancar el motor.

En otros tractores: esta luz permanece encendida mientras está activo el auxiliar de arranque eléctrico.

La luz parpadea junto con las luces 1, 2 ó 3 siempre que se produzca alguna anomalía.

En tractores equipados con un sensor de agua en el filtro de combustible, esta lámpara parpadea al depositarse agua en el filtro de combustible.

5-Esta luz testigo parpadeante se enciende para indicar la conexión de los intermitentes de avería.

6-La luz testigo del freno de estacionamiento se enciende al aplicar éste con el motor en marcha. Se puede instalar también una alarma acústica.

7-Esta luz testigo se enciende cuando la temperatura del refrigerante es demasiado elevada.

8-Esta luz testigo se enciende cuando la temperatura del aceite de la transmisión / del sistema hidráulico es demasiado elevada.

9-Si se enciende esta luz testigo, la presión del aceite de la transmisión o del sistema hidráulico es insuficiente. Diríjase a su concesionario John Deere.

10-Si se enciende la luz testigo de la presión del aceite del motor estando el motor en marcha, detener el motor y comprobar el nivel de aceite del motor.

11-La luz testigo de las luces largas se enciende siempre que los faros principales se conectan como luces largas.

12-Si se enciende la luz testigo del alternador con el motor en marcha, esto indica una avería en el alternador. Comprobar los cables del alternador. Si fuese necesario, hacer verificar el alternador por el concesionario John Deere.

13-Si se enciende la luz testigo del filtro de aire con el motor en marcha, limpiar o cambiar el filtro.

14-Esta luz se enciende cuando el filtro del aceite de la transmisión está obstruido o la temperatura del aceite es demasiado baja.

15-Esta luz se enciende para indicar una avería en una de las siguientes transmisiones: PowrQuad Plus, AutoQuad II o AutoPowr.

16-Esta luz testigo parpadeante (tractor) se enciende cuando se conectan los intermitentes de giro o de avería.

17-Esta luz testigo parpadeante (remolque) se enciende cuando se conectan los intermitentes de giro o de avería.

OU12401,0000B14 -63-01JUL02-1/2

Prueba de bombillas: Al arrancar el motor, deben encenderse todas las luces testigo durante 1 segundo aprox. Si no es así, la causa puede ser una bombilla defectuosa o un fusible fundido. Comprobar y sustituir las piezas según se requiera.

Las luces testigo deben apagarse al estar en marcha el motor.

OU12401,0000B14 -63-01JUL02-2/2
