Cajas de fusibles y relés en tractores con cabina pero sin AutoPowr

Cajas de fusibles y relés

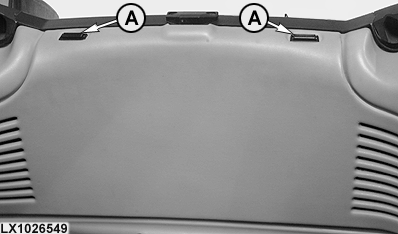

Las cajas de fusibles y relés se encuentran tras el asiento del conductor, debajo de la luna trasera.

Presionar hacia abajo las pestañas (A) y retirar la tapa.

LX1026549

OU12401,0000B3E -63-01JUL02-1/12


A-Caja de relés K01
B-Caja de relés K02
C-Caja de fusibles F03
D-Caja de fusibles F04
E-Caja de fusibles F05
F-Caja de fusibles F06
G-Caja de fusibles F07
H-Caja de relés K08
I-Caja de relés K09
J-Caja de relés K10

LX1026550

OU12401,0000B3E -63-01JUL02-2/12

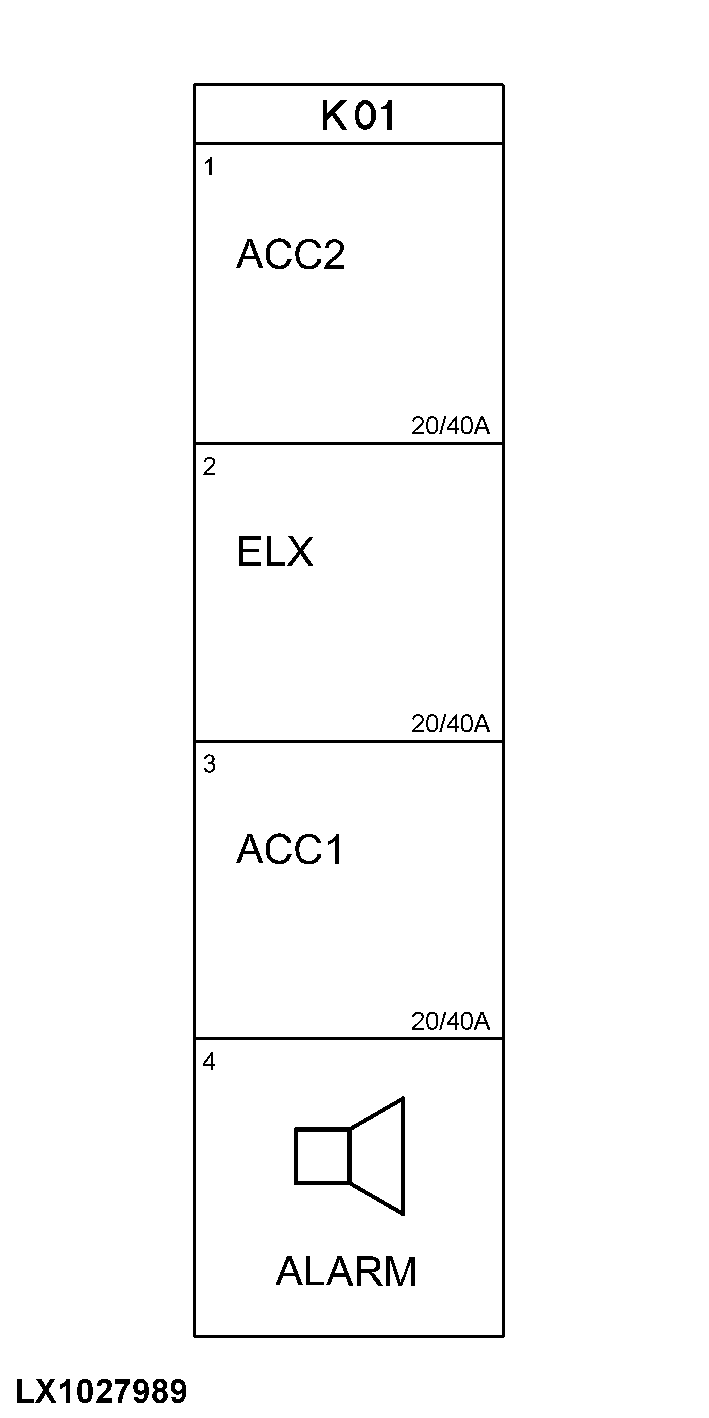

Relés (caja de relés K01)
K01/1 Relé de accesorios K01/2 Relé de alimentación del sistema electrónico K01/3 Relé de accesorios K01/4 Alarma acústica
LX1027989

OU12401,0000B3E -63-01JUL02-3/12

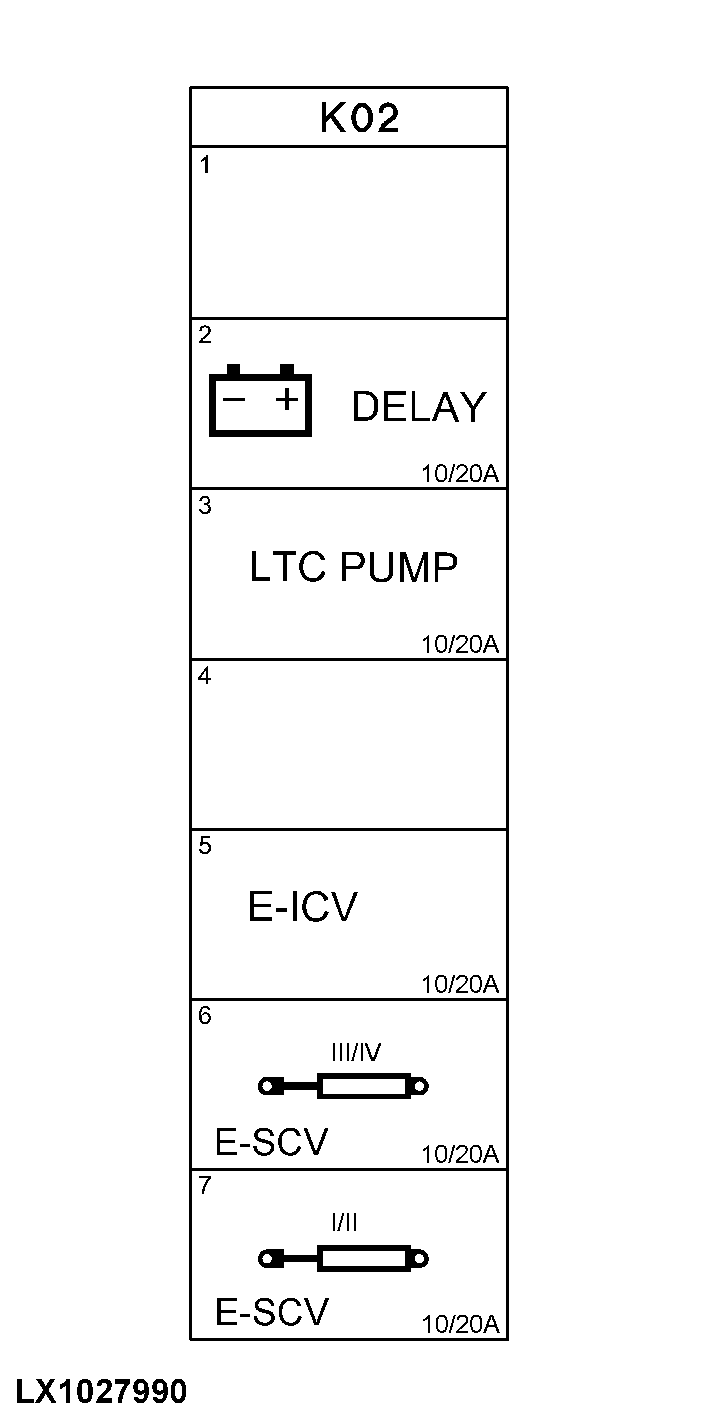

Relés (caja de relés K02)
K02/1 Libre K02/2 Relé del alternador K02/3 Relé de la bomba de refrigerante LTC K02/4 Libre K02/5 Relé de alimentación de E-ICV K02/6 Relé de alimentación de la E-SCV 3, E-SCV 4 K02/7 Relé de alimentación de la E-SCV 1, E-SCV 2
LX1027990

OU12401,0000B3E -63-01JUL02-4/12

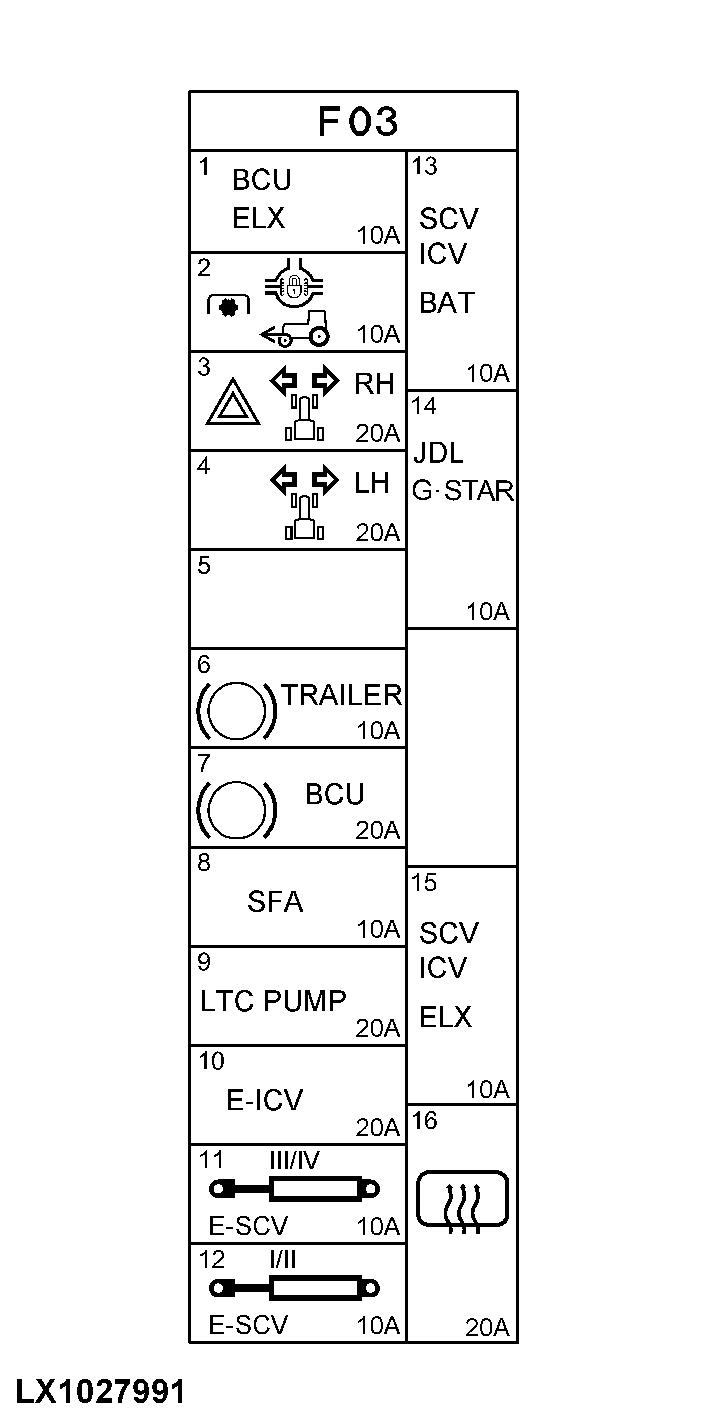

Fusibles (caja de fusibles F03)

IMPORTANTE: Para evitar daños innecesarios al sistema eléctrico, no usar jamás un fusible de mayor amperaje que el original.

F03/01 10 A, Unidad de control básico, BCU (alimentación el.) F03/02 10 A, Unidad de control básico (BCU) (TDF, TDM, bloqueo del diferencial, HMS II, freno de estacionamiento, sensor de velocidad de las ruedas, radar) F03/03 20 A, Señal de giro a derecha, intermitentes de avería F03/04 20 A, Señal de giro a izquierda F03/05 Libre F03/06 10 A, Luces de freno F03/07 20 A, Interruptor de freno F03/08 10 A, Controlador del eje delantero con suspensión (SFA) (voltaje batería) F03/09 20 A, Bomba de refrigerante LTC (tractores antiguos) F03/10 20 A, Alimentación de E-ICV F03/11 10 A, Alimentación de la E-SCV 3, E-SCV 4 F03/12 10 A, Alimentación de la E-SCV 1, E-SCV 2 F03/13 10 A, Controlador E-SCV/E-ICV (SIC) (voltaje batería) F03/14 10 A, Enlace JD, GreenStar F03/15 10 A, Controlador E-SCV/E-ICV (SIC) (alimentación el.) F03/16 20 A, Luna trasera térmica
LX1027991

OU12401,0000B3E -63-01JUL02-5/12

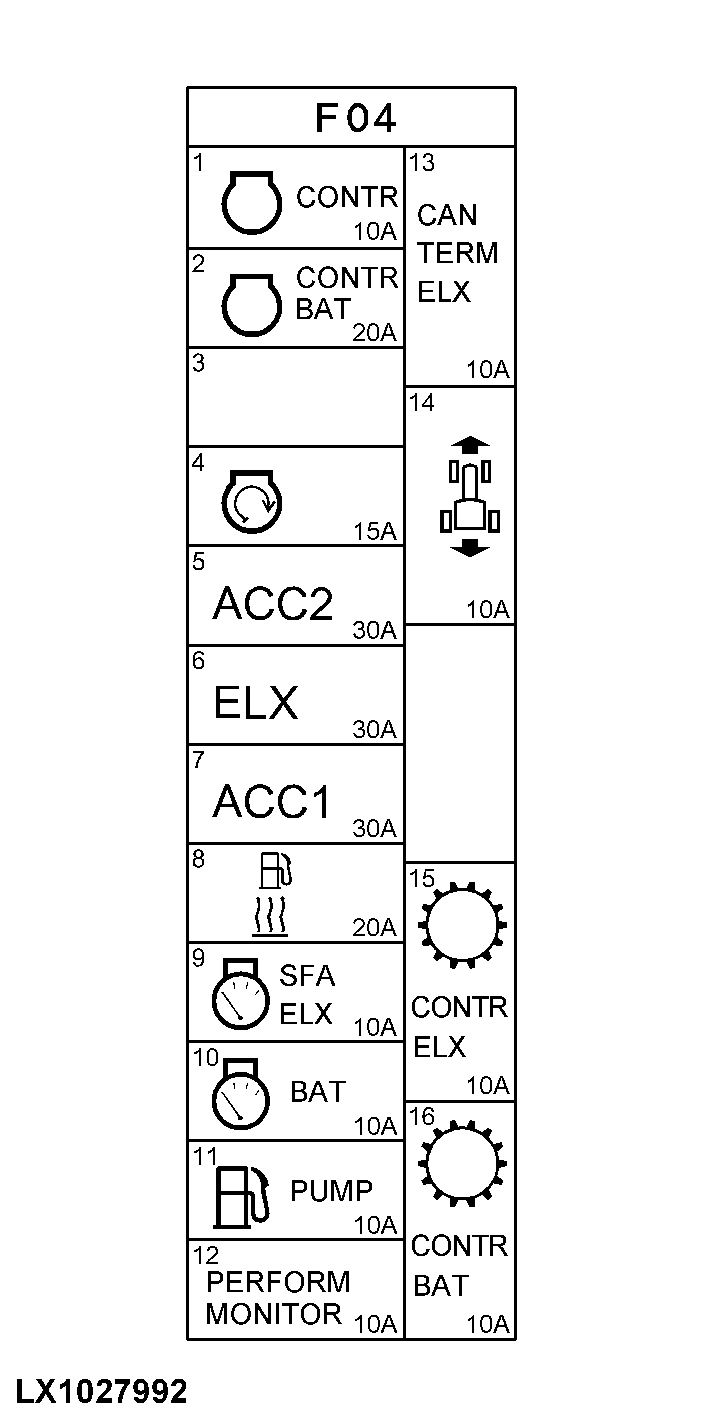

Fusibles (caja de fusibles F04)

IMPORTANTE: Para evitar daños innecesarios al sistema eléctrico, no usar jamás un fusible de mayor amperaje que el original.

F04/01 10 A, Unidad control electrónico del motor (ECU) (alimentación el.) F04/02 20 A, Unidad control electrónico del motor (ECU) (voltaje batería) F04/03 Libre F04/04 15 A, Conmutador principal (BAT) F04/05 30 A, Accesorios F04/06 30 A, Alimentación sistema electrónico F04/07 30 A, Accesorios F04/08 20 A, Calentador de combustible F04/09 10 A, Controlador del eje delantero con suspensión (SFA) (alimentación el.) F04/10 10 A, nodo de datos básico (voltaje de batería) F04/11 10 A, Bomba de combustible, válvula de corte de la bomba de inyección F04/12 10 A, Monitor de rendimiento (PRF) F04/13 10 A, Terminal CAN BUS, enchufe de mantenimiento F04/14 10 A, Mando de inversión eléctrico F04/15 10 A, Controlador electrónico del PowrQuad (EPC) (alimentación el.) F04/16 10 A, Controlador electrónico del PowrQuad de (EPC) (voltaje de batería)
LX1027992

OU12401,0000B3E -63-01JUL02-6/12

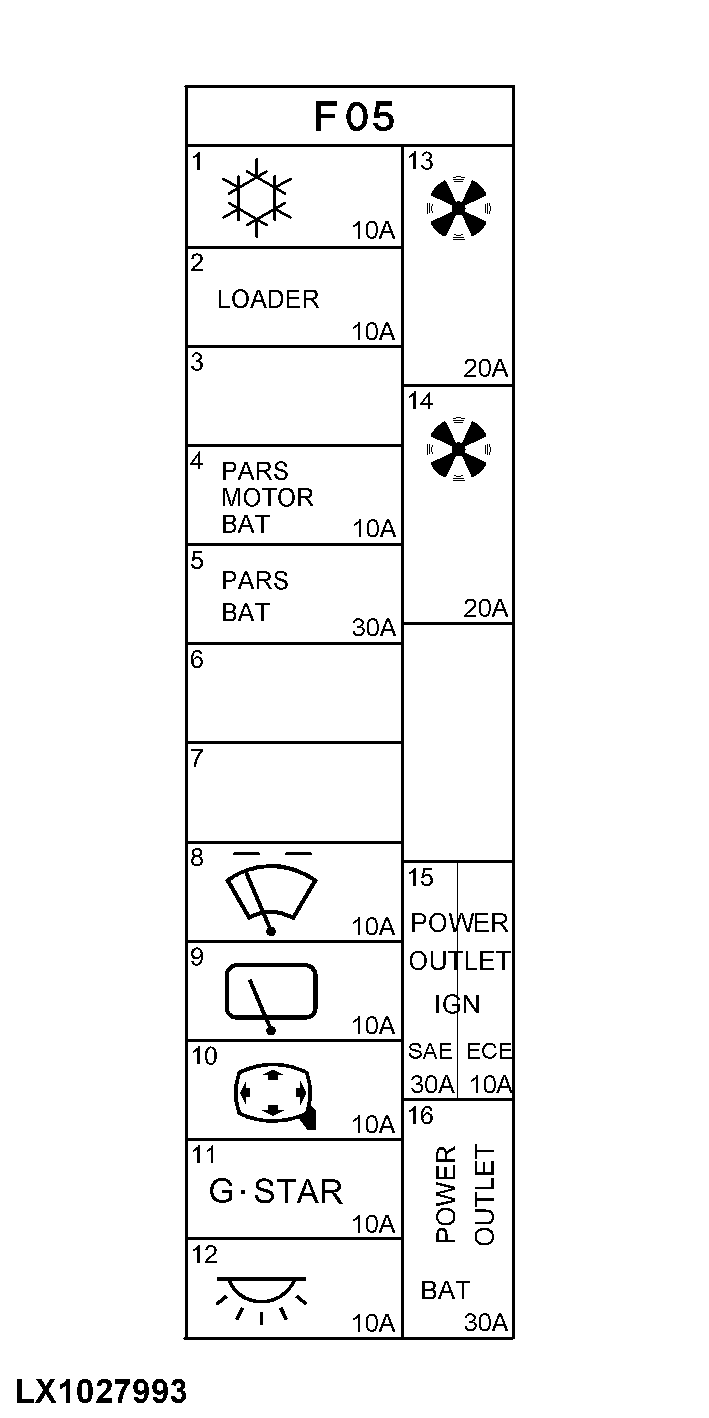

Fusibles (caja de fusibles F05)

IMPORTANTE: Para evitar daños innecesarios al sistema eléctrico, no usar jamás un fusible de mayor amperaje que el original.

F05/01 10 A, Sistema de aire acondicionado F05/02 10 A, Enchufe de 2 polos para pala frontal F05/03 Libre F05/04 Libre F05/05 Libre F05/06 Libre F05/07 Libre F05/08 10 A, Limpia-Lavaparabrisas F05/09 10 A, Limpia-Lavaparabrisas trasero F05/10 10 A, Espejo retrovisor eléctrico F05/11 10 A, Greenstar, Controlador de equipos del tractor (TEC) (alimentación el.) F05/12 10 A, Luz de cabina, radio (voltaje batería) F05/13 20 A, Ventilador F05/14 20 A, Ventilador F05/15 10 A, Enchufe de 3 polos, regleta de enchufes (alimentación el.) F05/16 30 A, Toma eléctrica de 3 polos y regleta de tomas (voltaje de batería)
LX1027993

OU12401,0000B3E -63-01JUL02-7/12

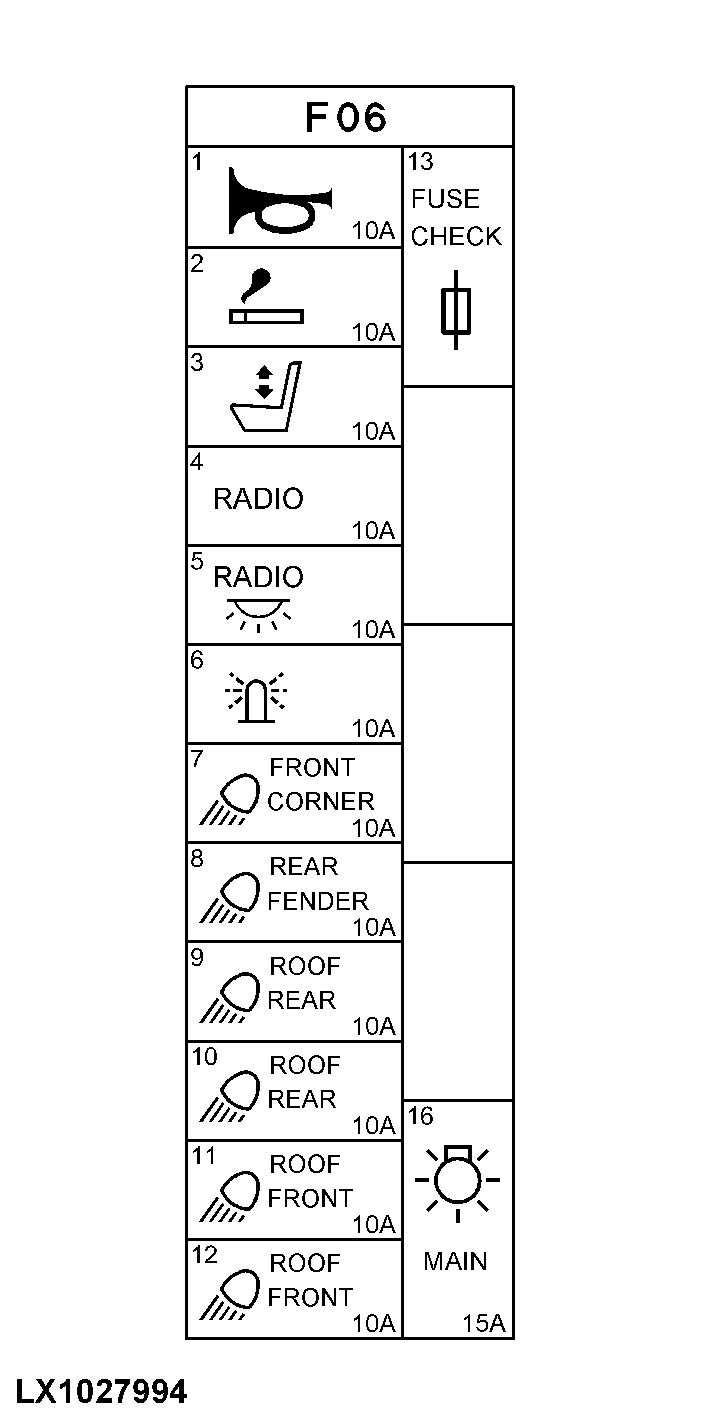

Fusibles (caja de fusibles F06)

IMPORTANTE: Para evitar daños innecesarios al sistema eléctrico, no usar jamás un fusible de mayor amperaje que el original.

F06/01 10 A, Bocina F06/02 10 A, Encendedor F06/03 10 A, Asiento del conductor F06/04 10 A, Radio (alimentación el.) F06/05 10 A, Luz de consola de cambios, iluminación de radio F06/06 10 A, Luz de aviso giratoria F06/07 10 A, Faros de trabajo delanteros F06/08 10 A, Faros de trabajo en guardabarros F06/09 10 A, Faro de trabajo interior de la parte posterior del techo de cabina F06/10 10 A, Faro de trabajo exterior de la parte posterior del techo de cabina F06/11 10 A, Faro de trabajo interior de la parte frontal del techo de cabina F06/12 10 A, Faro de trabajo exterior de la parte frontal del techo de cabina F06/13 Comprobador de fusibles F06/14 Libre F06/15 Libre F06/16 15 A, Conmutador de luces (terminal B)
LX1027994

OU12401,0000B3E -63-01JUL02-8/12

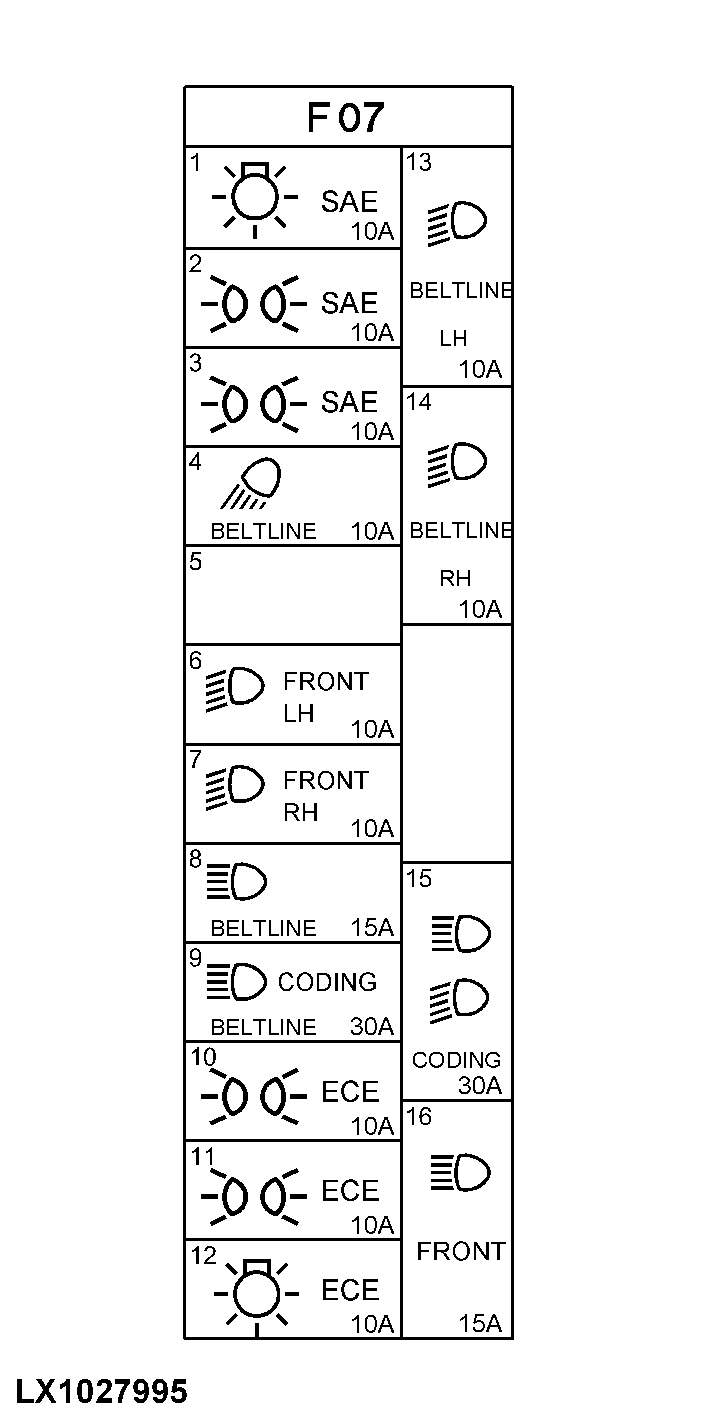

Fusibles (caja de fusibles F07)

IMPORTANTE: Para evitar daños innecesarios al sistema eléctrico, no usar jamás un fusible de mayor amperaje que el original.

F07/01 Libre F07/02 Libre F07/03 Libre F07/04 10 A, Faros de trabajo en bastidor de cabina F07/05 Libre F07/06 10 A, Faro izquierdo, luz de cruce F07/07 10 A, Faro derecho, luz de cruce F07/08 15 A, Luces largas de carretera F07/09 30 A, Faros del bastidor de cabina F07/10 10 A, Luz trasera dcha., luz de gálibo izqda., luz de matricula F07/11 10 A, Luz trasera izqda., luz de gálibo dcha. F07/12 10 A, Faros F07/13 10 A, Luz de cruce, izqda. (faros en bastidor de cabina) F07/14 10 A, Luz de cruce, dcha. (faros en bastidor de cabina) F07/15 30 A, Faros F07/16 15 A, Luces largas de carretera
LX1027995

OU12401,0000B3E -63-01JUL02-9/12

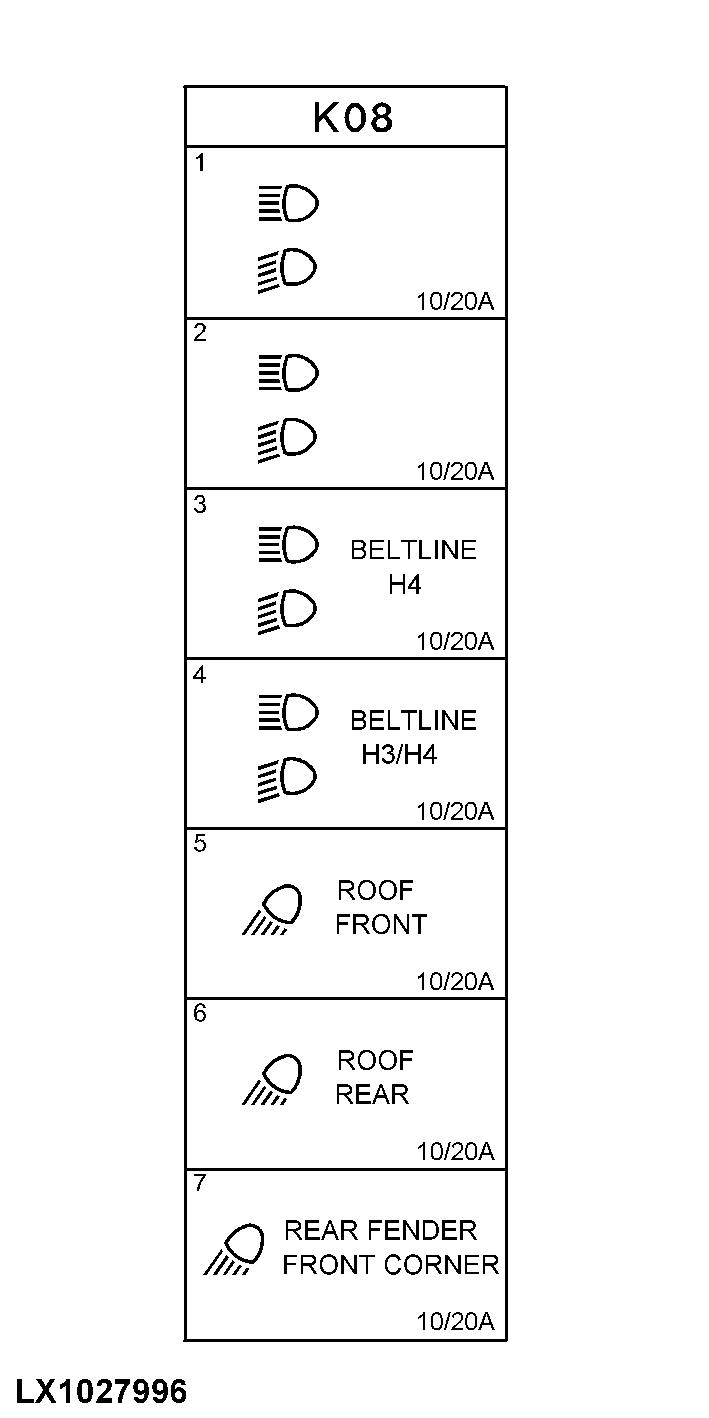

Relés (caja de relés K08)
K08/1 Relé de luces largas K08/2 Relé de luces cortas K08/3 Relé de faros del bastidor de cabina K08/4 Relés de faros o faros de trabajo en bastidor de cabina K08/5 Relé de faros de trabajo delanteros en techo de cabina K08/6 Relé de faros de trabajo traseros en techo de cabina K08/7 Relé de faros de trabajo frontales y en guardabarros
LX1027996

OU12401,0000B3E -63-01JUL02-10/12

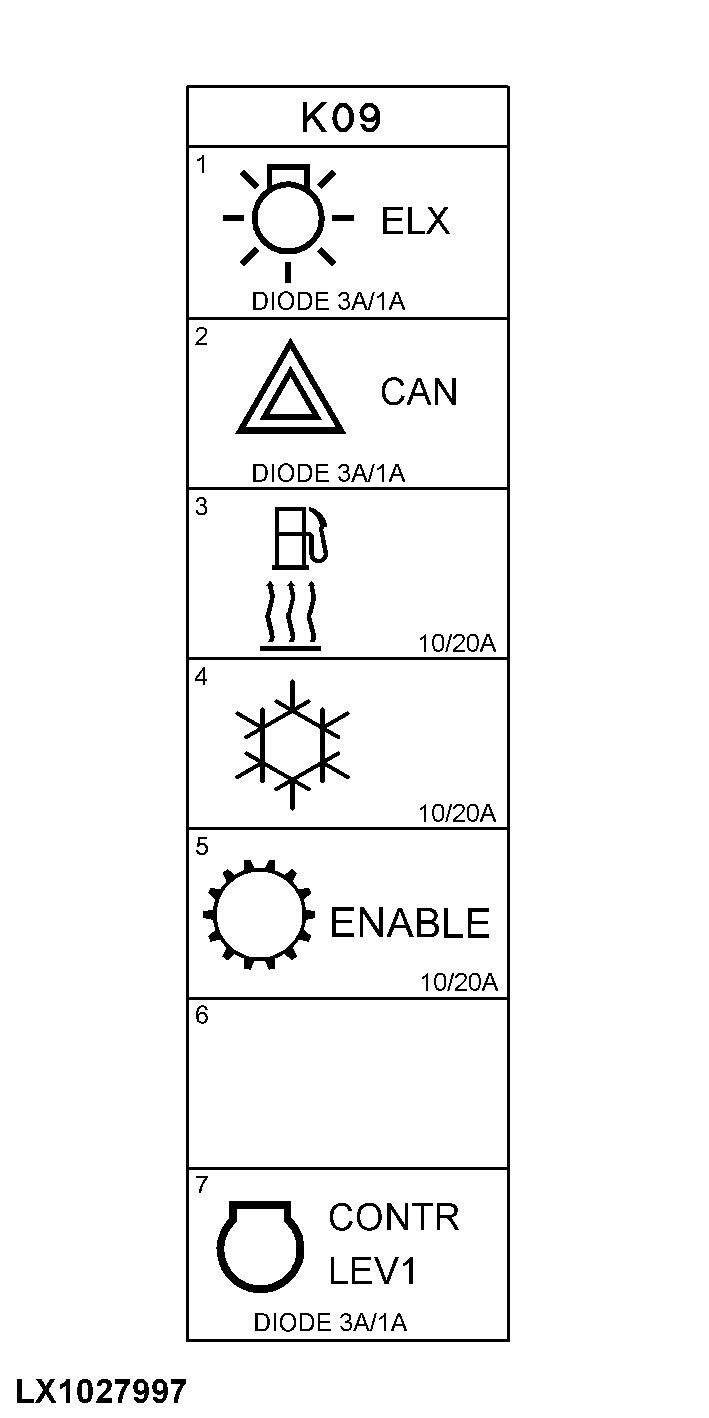

Relés (caja de relés K09)
K09/1 3 A, Diodo luminoso K09/1 1 A, Diodo de alimentación del sistema electrónico K09/2 3 A, Diodo CAN BUS K09/2 1 A, Diodo CAN BUS K09/3 Relé del calentador de combustible K09/4 Relé del sistema de aire acondicionado K09/5 Relé de activación de la transmisión K09/6 Libre K09/7 3 A, Diodo (no conectado) K09/7 1 A, Diodo para control electrónico del motor (ECU, nivel 1)
LX1027997

OU12401,0000B3E -63-01JUL02-11/12

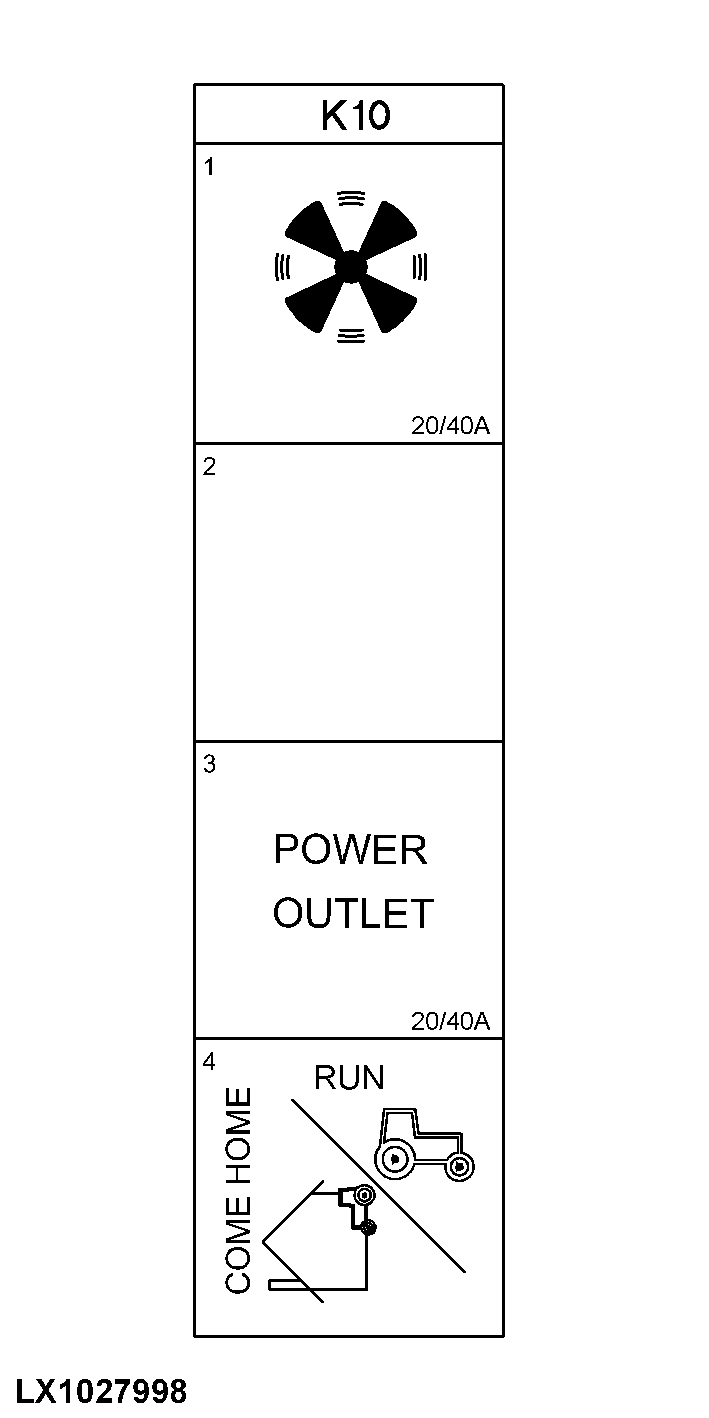

Relés (caja de relés K10)
K10/1 Relé del ventilador K10/2 Libre K10/3 Relé para toma eléctrica de 3 polos, regleta de toma exterior K10/4 Enchufe para Modo Emergencia
LX1027998

OU12401,0000B3E -63-01JUL02-12/12
