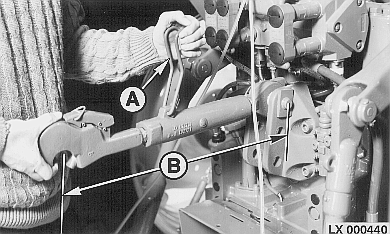

OberlenkerDie Länge des Oberlenkers kann mit dem Einstellgriff reguliert werden. Den Einstellgriff (A) hochheben und durch Drehen die erforderliche Länge einstellen. Die Länge (B) muß zwischen 530 mm (20.9 in.) und 725 mm (28.5 in.) liegen. Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern. |
|
AG,OU12401,210 -29-07APR00-1/1 |
