Gewichte für Verstellachse

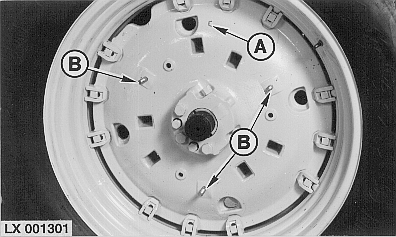

Rad so stellen, daß die Markierung (A) auf der Radschüssel oben steht. Die Spezialschrauben (B) von innen in die Radschüssel einsetzen und einschlagen.

HINWEIS: Beim Anbau von mehreren Gewichten in das vorherige Gewicht, vor dessen Anbau von der Innenseite her, in die Bohrungen der Vierkantvertiefungen drei Spezialschrauben einschlagen. Das zweite Gewicht so anbauen, daß dessen Kerbe auf der entgegengesetzten Seite der Kerbe vom ersten Gewicht steht. Das dritte Gewicht in der gleichen Stellung wie das erste Gewicht anbauen.

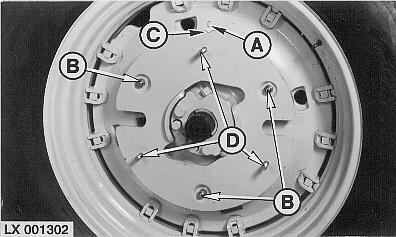

Gewicht so montieren, daß sich die Kerbe (C) im Gewicht mit der Markierung (A) deckt. Spezialschrauben (B) fest anziehen.

HINWEIS: Die im Bild gezeigten Schrauben (D) sind für das zweite Gewicht bestimmt.

A-Markierung
B-Spezialschrauben
C-Kerbe
D-Schrauben nächstes Gewicht

AG,OU12401,217 -29-07APR00-1/1
