Frontgewichte montieren

Am Traktor können die folgenden Kombinationen aus Grundgewicht (A) und Zusatzgewichten (B) angebaut werden:

Traktoren Grundgewicht (A)

75 kg
(165 lb)		 80 kg
175 lb		 110 kg
242 lb		 Anzahhl der Zusatzgewichte
6010 x x - 10
6110 x x - 10
6210 x x - 12
6310 x x - 14
6410 x - - 14
6410 - x - 16
6410 - - x 18

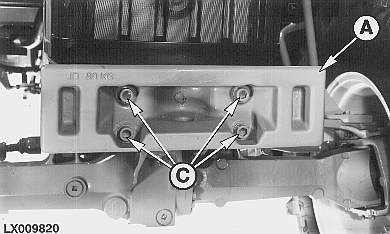

WICHTIG: Die Befestigungsschrauben (C) des Grundgewichtes (A) mit 570 N·m (420 lb-ft) und die Schrauben (E) der Zusatzgewichte (B) mit 230 N·m (170 lb-ft) festziehen.

Jedes Zusatzgewicht wiegt 50 kg (110 lb). Je 10 kg (22 lb) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, daß sie ein Fangmaul (D) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.

LX009820
LX012517
