Anschlußkupplungen

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

Die Anschlußkupplungen gestatten das Abnehmen der Hydraulikschläuche ohne Ölverlust auch unter Druck.

Zusätzlich gestatten die DeLuxe-Anschlußkupplungen das Anschließen der Hydraulikschläuche ohne Ölverlust auch unter Druck. Wird der Schlauch durch irgendeine Störung von der Anschlußkupplung getrennt, so wird der Ölfluß in der Anschlußkupplung sofort unterbrochen.

Zum Anschließen das Schlauch-Anschlußstück fest in die Anschlußkupplung hineindrücken. Bei Standard-Anschlußkupplungen muß der entsprechende Bedienungshebel des Zusatzsteuergeräts in Neutralstellung gebracht werden.

HINWEIS: Wird der Bedienungshebel nach vorn bewegt (oder nach rechts beim Multifunktions-Hebel), so liegt der Druck an der oberen Anschlußkupplung.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.

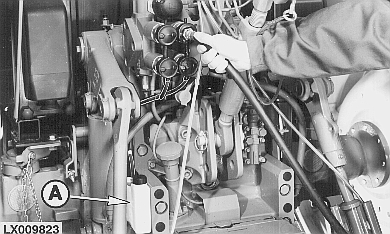

Von den Anschlußkupplungen fließt das Lecköl, das beim Abnehmen bzw. Anschließen austritt, über die Leitungen (A) in einen Ölbehälter. Wenn der Ölbehälter voll ist - Ölbehälter entleeren; Lecköl NICHT wiederverwenden.

AG,OU12401,220 -29-07APR00-1/1
