Lenkeinschlag begrenzen

Bei einigen Spurweiten muß der Lenkeinschlag auf geringere Werte als 50° begrenzt werden (siehe Tabelle).

Das Maß (L) auf die in der Tabelle angegebenen Werte einstellen.

HINWEIS: Der Lenkeinschlag muß an beiden Rädern gleich sein.

Kontermutter (K) mit 200 N·m (150 lb-ft) festziehen.

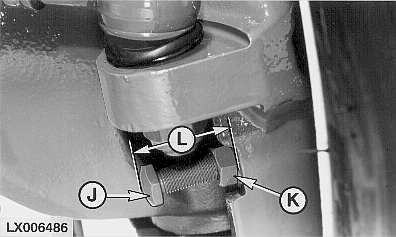

LX006486


J-Einstellschraube, Lenkeinschlag
K-Kontermutter
L-Einstellmaß


Position von Felge und Schüssel (siehe "Spurverstellung")
  8-Pos.-Felgen
16-Pos.-Felgen		 A
 B
1		 C
4		 D
5		 E
8		 F
9		 G
12


Maß L
 Maß L
 Maß L
 Maß L
 Maß L
 Maß L
 Maß L
  Bereifung mm in. mm in. mm in. mm in. mm in. mm in. mm in.
Umschlagräder 10.5/80-18 22 0.9 22 0.9
  380/70-24 50 2.0 22 0.9
  12.4-28 62 2.4 22 0.9

Schmalspur- Achse
 12.4-24
12.4-28







88
88
 3.5
3.5
 76
76
 3.0
3.0
 52
52
 2.0
2.0
 40
40
 1.6
1.6



Verstellräder 12.4-24 - - 62 2.4 52 2.0 36 1.4 22 0.9 22 0.9 22 0.9
  13.6-24 - - 73 2.9 64 2.5 50 2.0 36 1.4 22 0.9 22 0.9
  14.9-24 - - - - 71 2.8 62 2.4 48 1.9 38 1.5 24 0.9
  16.9-24 - - - - 78 3.0 71 2.8 55 2.2 45 1.8 34 1.3
  380/70-24 - - - - 64 2.5 55 2.2 41 1.6 29 1.1 22 0.9
  420/70-24 - - - - 73 2.9 59 2.3 48 1.9 34 1.3 24 0.9
  480/65-24 - - - - - - 75 3.0 66 2.6 52 2.0 41 1.6
  480/70-24 - - - - - - 78 3.1 73 2.9 59 2.3 48 1.9
  540/65-24 - - - - - - - - 80 3.1 66 2.6 57 2.2
  11.2-28 - - 64 2.5 48 1.9 34 1.3 22 0.9 22 0.9 22 0.9
  12.4-28 - - 71 2.8 64 2.5 50 2.0 34 1.3 24 0.9 22 0.9
  13.6-28 - - - - 73 2.9 59 2.3 48 1.9 36 1.4 27 1.1
  14.9-28 - - - - - - 68 2.7 55 2.2 45 1.8 34 1.3
  380/70-28 - - - - 73 2.9 64 2.5 52 2.0 41 1.6 27 1.1
  420/70-28 - - - - - - 66 2.6 57 2.2 45 1.8 36 1.4
  480/65-28 - - - - - - 78 3.1 73 2.9 59 2.3 48 1.9



AG,OU12401,296 -29-10APR00-1/1
