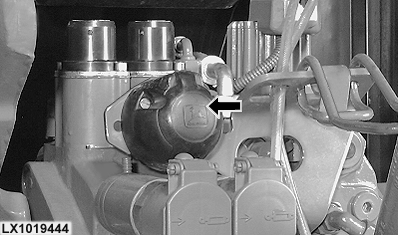

Siebenpolige Anhängersteckdose

Die Steckdose wird verwendet, um Lichter, Blinker und elektrische Vorrichtungen am Anhänger oder Anbaugerät anschließen zu können. Immer eine Zusatzbeleuchtung am angehängten Gerät anbringen, wenn die hinteren Traktorsignale und andere Lichter verdeckt sind.

HINWEIS: Passende Stecker sind beim John Deere-Händler erhältlich.

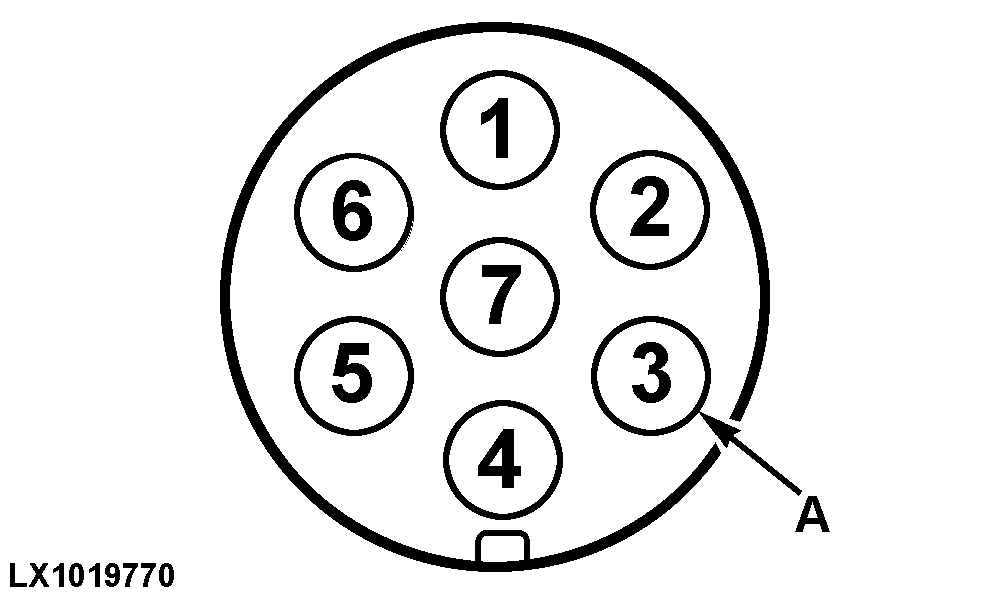

Der Anschluß (A) ist der Massekontakt.

Anschluß Funktion Leitungsfarbe
1 Blinkleuchte links Dunkelgrün
2 - -
3 Masse Schwarz
4 Blinkleuchte rechts Lila
5 Schlußleuchte rechts Grau
6 Bremsleuchten Hellblau
7 Schlußleuchte links Grau


LX1019444
LX1019770

AG,OU12401,371 -29-01SEP00-1/1
