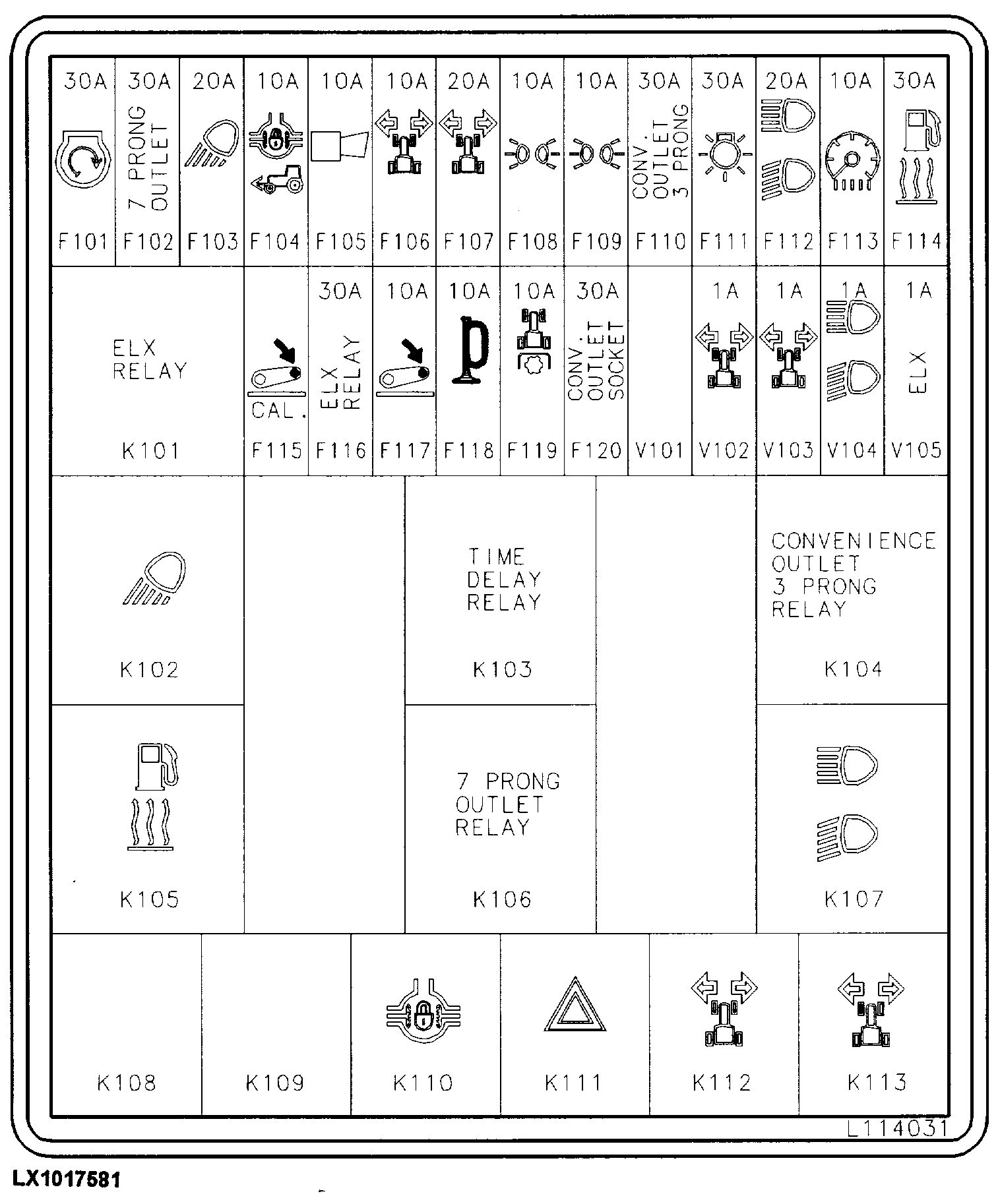

Sicherungskasten (Traktoren ohne Kabine)

Sicherungen

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

F101 30A Hauptschalter (Klemme BAT) F102 30A 7-polige Steckdose F103 20A Gerätescheinwerfer F104 10A Differentialsperre, Frontantrieb F105 10A Warntongeber F106 10A Warnblinkanlage

F107 20A Blinklicht F108 10A Schlußlicht links F109 10A Schlußlicht rechts F110 30A 3-polige Steckdose (Klemme 2) F111 30A Lichtschalter (Klemme B) F112 20A Abblendlicht und Fernlicht F113 10A Instrumente F114 30A Kraftstoffvorwärmer F115 Elektronisches Steuergerät (Sicherung zum Kalibrieren) F116 30A Relais Stromversorgung der Elektronik F117 10A Elektronisches Steuergerät (HCU) F118 10A Signalhorn

LX,24010013154 -29-01MAR00-1/2

F119 10A Heckzapfwelle F120 30A 3-polige Steckdose (Klemme 1)

Dioden
V101 Nicht belegt V102 Blinklicht V103 Blinklicht V104 Beleuchtung V105 Relais Stromversorgung der Elektronik

Relais
K101 Stromversorgung der Elektronik

K102 Arbeitsscheinwerfer K103 Zeitsteuergerät-Getriebeöldruck K104 3-polige Steckdose K105 Kraftstoffvorwärmer K106 7-polige Steckdose K107 Frontscheinwerfer K108 Nicht belegt K109 Nicht belegt K110 Differentialsperre K111 Warnblinkanlage K112 Blinklicht links K113 Blinklicht rechts
