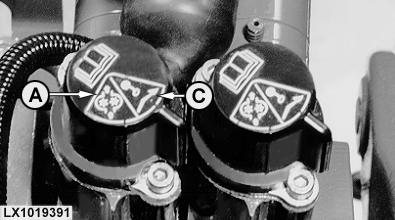

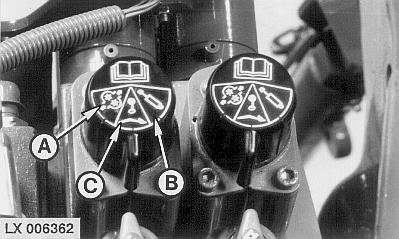

ZusatzsteuergeräteDer Traktor kann mit drei verschiedenen Typen von Zusatzsteuergeräten ausgerüstet sein: Serie 100, Serie 200 oder Zusatzsteuergeräten Serie 300. Die Zusatzsteuergeräte Serie 100 bieten die Funktionen "Heben", "Senken" und eine "Schwimmstellung". Die Zusatzsteuergeräte Serie 200 bieten darüber hinaus eine Serrfunktionen (A), die den Bedienungshebel in der Stellung "Heben" oder "Senken" so lange festhält, bis er manuelle bewegt wird. Die Zusatzsteuergeräte Serie 300 haben zusätzlich eine Sperrfunktion (B), die den Bedienungshebel in der Stellung "Heben" oder "Senken" so lange festhält, bis der Druck im Ölkreislauf einen vorbestimmten Wert erreicht (z.B. wenn der Fernsteuerzylinder die Endstellung erreicht hat). In der Stellung (C) ist keine Sperrfunktion aktiv, der Bedienungshebel geht in "Neutralstellung" sobald er losgelassen wird. Wird ein Gerät (z.B. ein Zylinder) angeschlossen, dann muß der Druckanschluß (z.B. Zylinder ausfahren) bei Zusatzsteuergeräten Serie 200 an die untere Anschlußkupplung angeschlossen werden. Bei Zusatzsteuergeräten Serie 300 kann der Druckanschluß (z.B. Zylinder ausfahren) an die obere oder untere Anschlußkupplung angeschlossen werden. Wird der Motor abgeschaltet, verhindert ein Ventil bei diesen Zusatzsteuergeräten einen Druckverlust (z.B. Zylinder einfahren) durch Leckage. Bei Zusatzsteuergeräten Serie 100 ist dieses Ventil nicht vorhanden. |
|
LX,OZUS004602 -29-01MAR00-1/1 |
