Getriebe/Hydraulikölwechsel (Traktoren, die nicht mit AutoPowr ausgerüstet sind)

1. Motor anlassen und einige Hydraulik-Funktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker und Frontgeräte ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Handbremse anziehen. (Getriebe in Neutralstellung)

5. Ablaßschrauben (A) ausschrauben.

6. Getriebe/Hydraulikölfilter (B) erneuern.

7. Verschlußschraube (C) ausschrauben, Ansaugsieb herausnehmen und in Kraftstoff auswaschen.

8. Vor Einfüllen des frischen Öls das Ansaugsieb einsetzen, Dichtungen erneuern und die Ablaßschrauben mit 50 N·m (35 lb-ft) dichtfest anziehen.

9. Getriebe/Hydrauliköl in das Getriebegehäuse einfüllen.

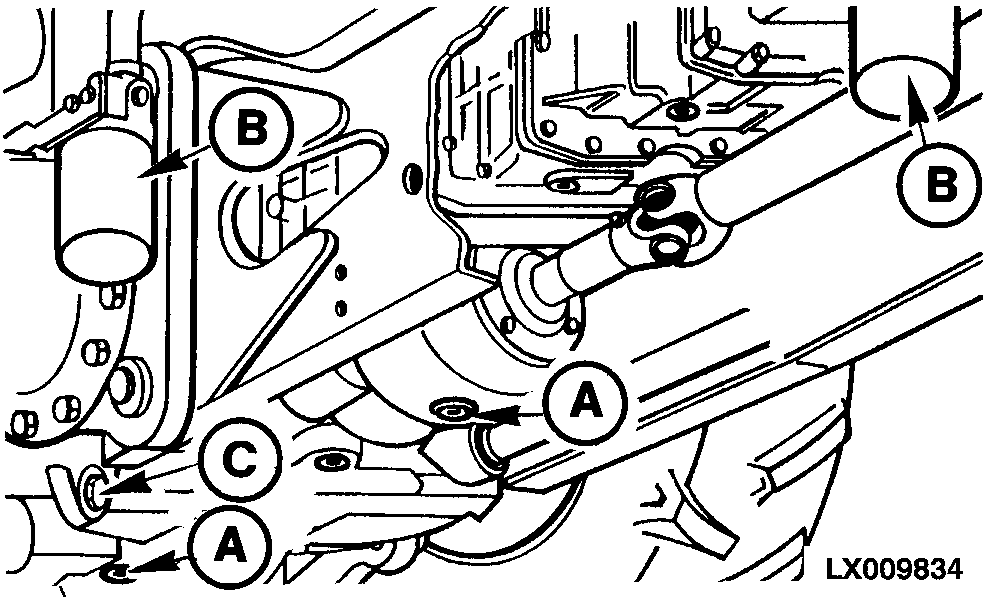

LX009834
LX009447


A-Ablaßschrauben
B-Getriebe/Hydraulikölfilter
C-Verschlußschraube
D-Zusatzölbehälter

Füllmengen:
SyncroPlus-Getriebe mit 12/4 Gängen... 52 Liter (13.7 U.S.gal.)
Power Reverser-Getriebe mit 16/16 Gängen... 52 Liter (13.7 U.S.gal.)
PowrQuad-Getriebe mit 16/16 oder 16/12 Gängen... 49 Liter (12.9 U.S.gal.)
PowrQuad-Getriebe mit 20/20 oder 24/24 bzw. 24/16 Gängen... 50 Liter (13.2 U.S.gal.)
AutoQuad II-Getriebe mit 16/16 oder 16/12 Gängen... 49 Liter (12.9 U.S.gal.)
AutoQuad II-Getriebe mit 20/20 oder 24/24 bzw. 24/16 Gängen... 50 Liter (13.2 U.S.gal.)
Bei Kriechgang zusätzlich...  1 Liter (0.3 U.S.gal.)
Bei Frontantrieb zusätzlich...  3 Liter (0.8 U.S.gal.)
Bei TLS-Achse zusätzlich...  3 Liter (0.8 U.S.gal.)
Zusätzlich bei Zusatzölbehälter... 10 Liter (2.6 U.S.gal.)



Motor kurz laufen lassen und einige Hydraulik-Funktionen ausführen. Motor abstellen und 5 Minuten warten.

Ölstand überprüfen. Er soll zwischen den Markierungen des Ölmeßstabes liegen. Ist dies nicht der Fall, Ölstand korrigieren.

OU12401,00005AB -29-01FEB01-1/1
