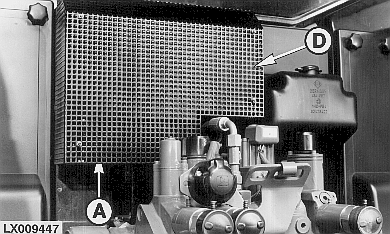

Vidange de l'huile de transmission/hydraulique (tracteurs SANS boîte AutoPowr)1. Mettre le moteur en marche et réchauffer l'huile en actionnant quelques organes hydrauliques.2. Garer le tracteur à l'horizontale. Abaisser les barres de traction et les équipements frontaux. 3. Arrêter le moteur et retirer la clé. 4. Serrer le frein à main (transmission au point mort). 5. Dévisser les vis de vidange (A). 6. Changer les filtres à huile de transmission/hydraulique (B). 7. Dévisser le bouchon fileté (C), retirer la crépine et la nettoyer dans du combustible. 8. Avant de verser l'huile neuve, remettre la crépine en place, changer les joints et serrer les vis de vidange à 50 N·m (35 lb-ft). 9. Verser l'huile de transmission/hydraulique dans le carter de transmission. |
|
| Capacités: | |
|---|---|
| Boîte SyncroPlus 12/4... | 52 litres (13.7 US gal) |
| Boîte Power Reverser 16/16... | 52 litres (13.7 US gal) |
| Boîte PowrQuad 16/16 ou 16/12... | 49 litres (12.9 US gal) |
| Boîte PowrQuad 20/20, 24/24 ou 24/16... | 50 litres (13.2 US gal) |
| Boîte AutoQuad II 16/16 ou 16/12... | 49 litres (12.9 US gal) |
| Boîte AutoQuad II 20/20, 24/24 ou 24/16... | 50 litres (13.2 US gal) |
| Avec gamme rampante, en sus... | 1 litre (0.3 US gal) |
| Avec pont avant, en sus... | 3 litres (0.8 US gal) |
| Avec pont avant suspendu TLS, en sus... | 3 litres (0.8 US gal) |
| Avec réservoir d'huile supplémentaire, en sus... | 10 litres (2.6 US gal) |
|
Faire tourner le moteur quelques instants et actionner quelques organes hydrauliques. Arrêter le moteur et attendre cinq minutes. Vérifier le niveau d'huile. Il doit se situer entre les deux repères de la jauge. Faire l'appoint si nécessaire. |
OU12401,00005AB -28-01FEB01-1/1 |
